2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2656—2658)

2656

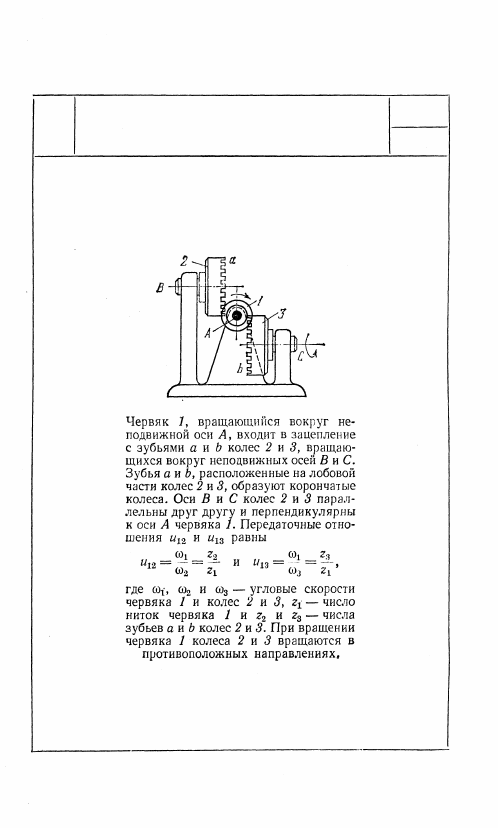

ЧЕРВЯЧНЫЙ МЕХАНИЗМ С ДВУМЯ

КОРОНЧАТЫМИ КОЛЕСАМИ

ЧВ

Ч

429

430

2657

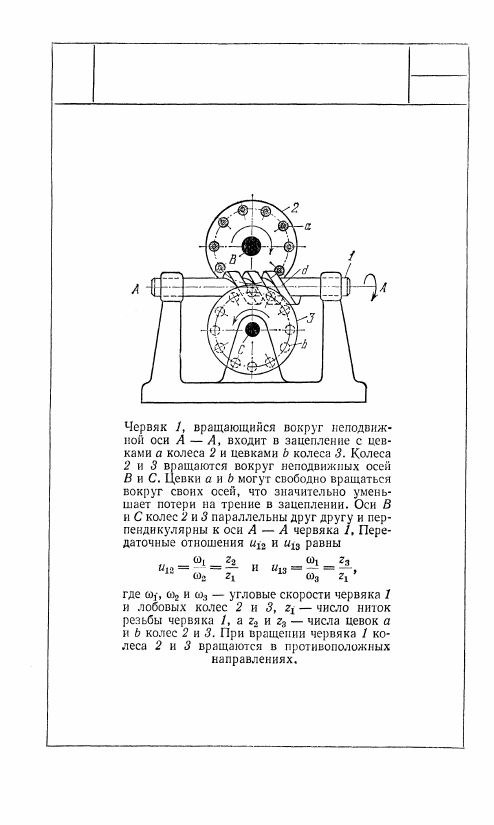

ЧЕРВЯЧНЫЙ МЕХАНИЗМ С ДВУМЯ

ЦЕВОЧНЫМИ ЛОБОВЫМИ КОЛЕСАМИ

ЧВ

Ч

2658

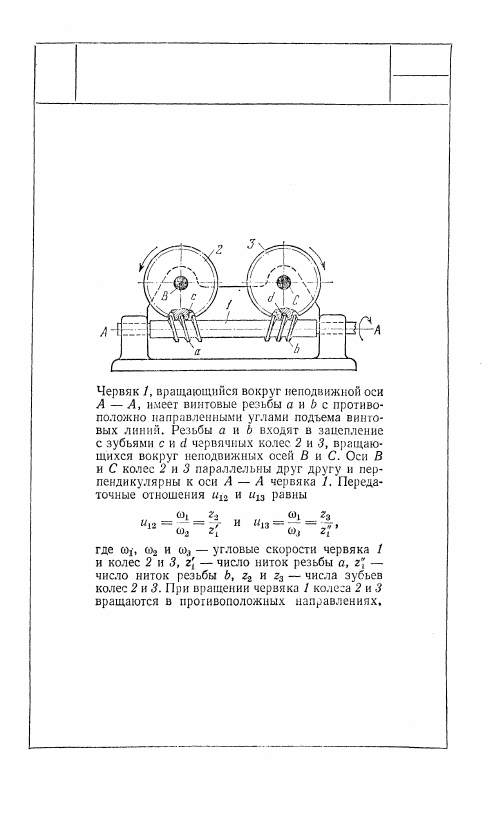

ЧЕРВЯЧНЫЙ МЕХАНИЗМ С ДВУМЯ

ЧЕРВЯЧНЫМИ КОЛЕСАМИ

ЧВ

Ч

431

3. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2659—2666)

2659

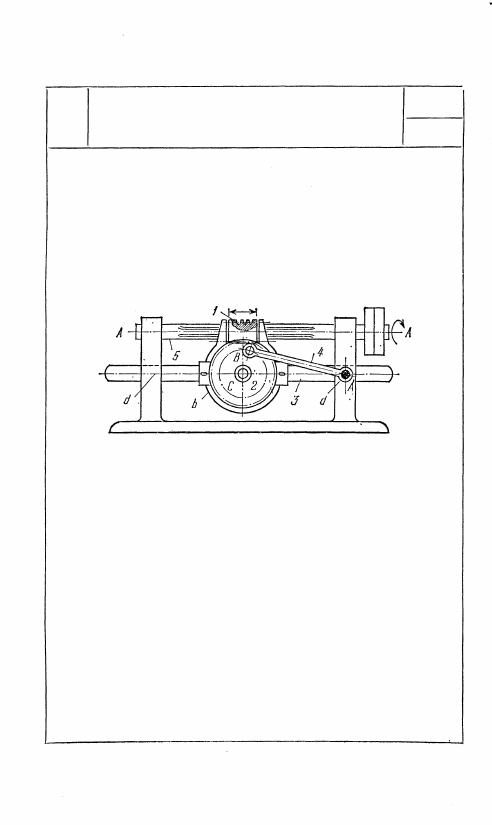

ЧЕРВЯЧНО-РЫЧАЖНЫЙ МЕХАНИЗМ

СО СКОЛЬЗЯЩИМ ЧЕРВЯКОМ

чв

м

Червяк 1, вращающийся вокруг неподвижной оси

A — А шлицевого вала 5, может двигаться посту-

пательно вдоль этой оси. Червяк 1 входит в зацеп-

ление с червячным колесом 2, вращающимся вокруг

оси С коробки b, которая жестко связана с ползуном

3, скользящим в неподвижных направляющих d—d.

Колесо 2 входит во вращательную пару В со звеном

4, вращающимся вокруг оси А'. При вращении вала

5 вокруг оси A червяк 1 сообщает колесу 2, кроме

вращения, возвратно-поступательное движение, па-

раллельное оси A — A.
