Механизмы в современной технике (Артоболевский) - часть 465





1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2650—2655)

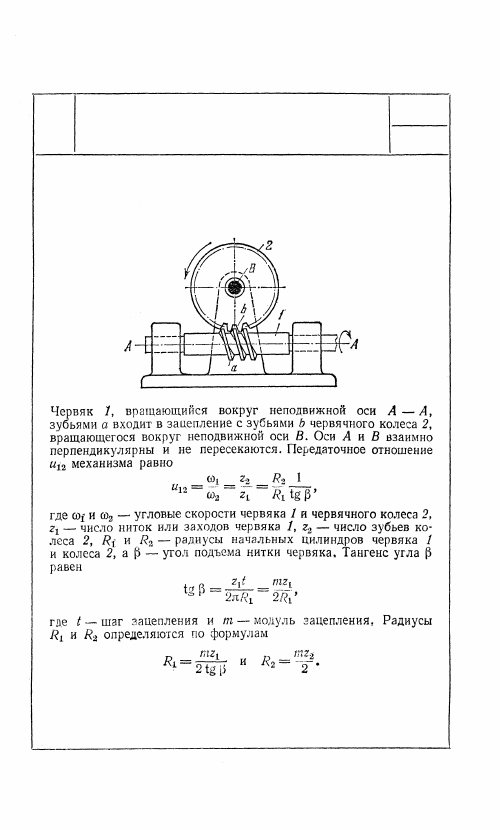

2650

ТРЕХЗВЕННЫЙ ЧЕРВЯЧНЫЙ МЕХАНИЗМ

ЧВ

Т

425

426

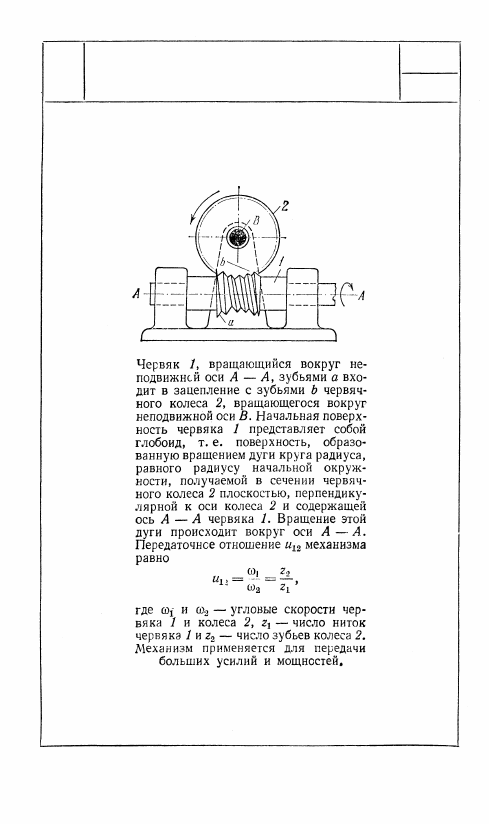

2651

ТРЕХЗВЕННЫЙ ЧЕРВЯЧНЫЙ МЕХАНИЗМ

С ГЛОБОИДАЛЬНЫМ ЧЕРВЯКОМ

ЧВ

Т

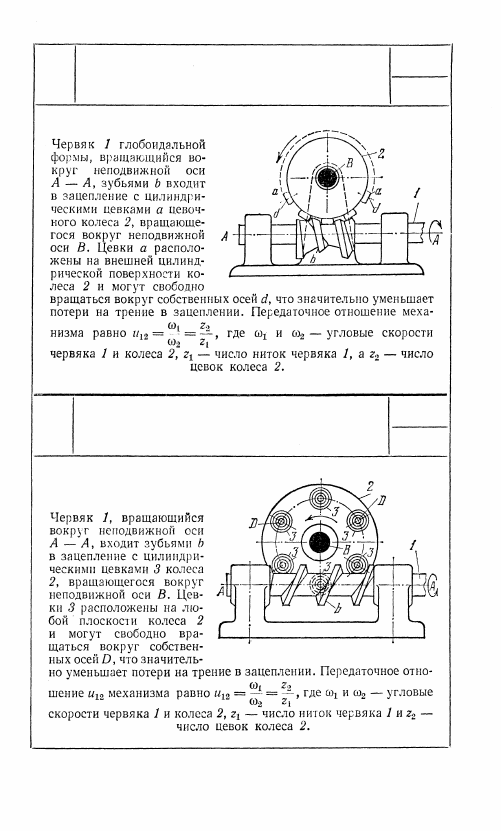

2652

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

С ГЛОБОИДАЛЬНЫМ ЧЕРВЯКОМ

И ЦЕВОЧНЫМ КОЛЕСОМ

ЧВ

Т

2653

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

С ЛОБОВЫМ ЦЕВОЧНЫМ

КОЛЕСОМ

ЧВ

Т

427

428

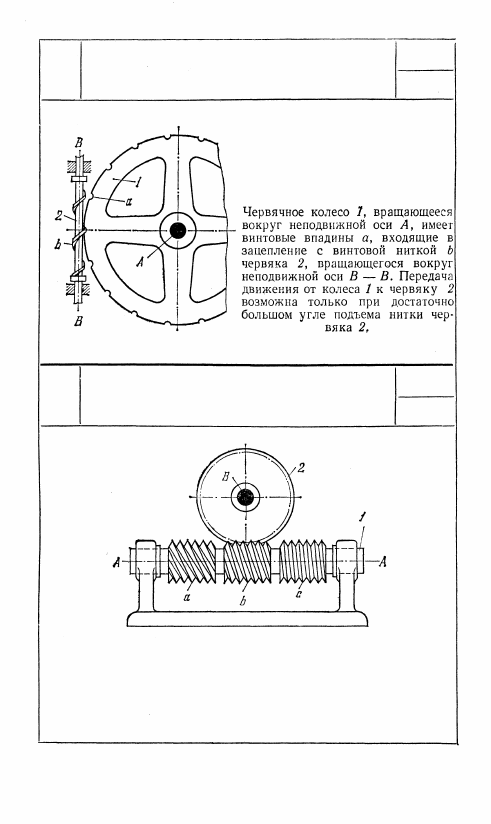

Червяк 1, вращающийся вокруг неподвижной оси A — A, имеет

три участка a, b и с, на которых нарезаны резьбы одного модуля,

имеющие различные числа ниток с различными углами подъема.

Червячное колесо 2 вращается вокруг неподвижной оси В. Меха-

низм может ступенчато воспроизводить три разных передаточных

отношения в зависимости от вхождения в зацепление с колесом 2

участка a, b или с червяка 1.

2654

Ч Е Р В Я Ч Н Ы Й МЕХАНИЗМ

С ВХОДНЫМ ЧЕРВЯЧНЫМ КОЛЕСОМ

ЧВ

Т

2655

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

СО СТУПЕНЧАТЫМ ИЗМЕНЕНИЕМ

ПЕРЕДАТОЧНОГО ОТНОШЕНИЯ

ЧВ

Т
