Механизмы в современной технике (Артоболевский) - часть 464





6. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2648—2649)

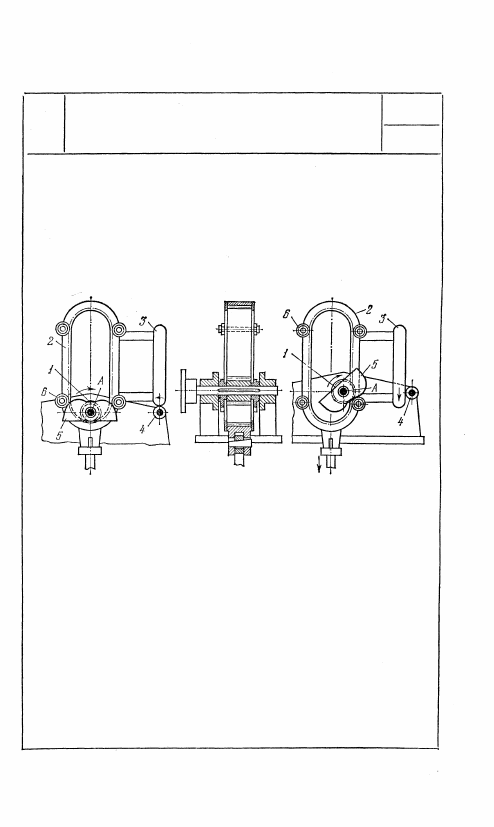

2648

ЗУБЧАТО-КУЛАЧКОВЫЙ МЕХАНИЗМ

СТИРАЛЬНОЙ МАШИНЫ

ЗК

ЦУ

Звено 2, имеющее зубчатый профиль, состоящий из отрезков зуб-

чатой рейки и круглых зубчатых колес, входит в зацепление с

зубчатым колесом 1, вращающимся вокруг неподвижной оси A.

На участках зацепления, соответствующих зубчатым рейкам,

звено 2 движется поступательно в направлении, указанном стрел-

кой. При переходе на участки, соответствующие круглым зуб-

чатым колесам, с роликами 6 входит в соприкосновение кулачок 5,

обеспечивающий требуемое движение звена 2. Кроме того, необ-

ходимое направление движения звена 2 обеспечивается роликами

6, рейкой 3 и роликом 4.

421

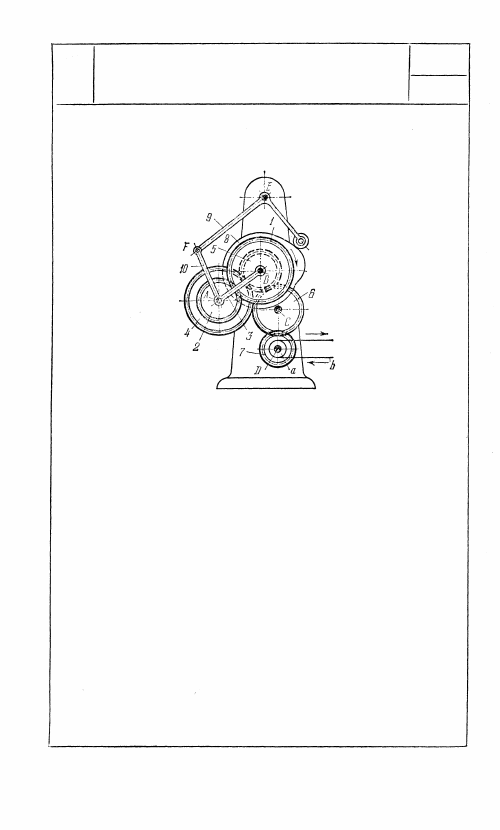

2649

ЗУБЧАТО-КУЛАЧКОВЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ТРАНСПОРТЕРА

ЗК

ЦУ

Зубчатое колесо 1, вращающееся вокруг не-

подвижной оси B, входит в зацепление с сател-

литом 2, жестко связанным с сателлитом 4,

входящим в зацепление с зубчатым колесом 5,

вращающимся вокруг оси В. Водило 3, вра-

щающееся вокруг оси В, входит во враща-

тельные пары А с сателлитами 2 и 4. Колесо

5 входит в зацепление с зубчатым колесом 6,

вращающимся вокруг неподвижной оси С

и входящим в зацепление с колесом 7, враща-

ющимся вокруг неподвижной оси D. С коле-

сом 7 жестко связан барабан а, который при-

водит в движение ленту b транспортера.

С колесом 1 жестко связан кулачок 8, воз-

действующий на коленчатый рычаг 9, вра-

щающийся вокруг неподвижной оси Е. Ша-

тун 10 входит во вращательные пары А и F

с водилом 3 и рычагом 9. При вращении коле-

са 1 барабан а транспортера вращается с пе-

ременной угловой скоростью, закон которой

зависит от профиля кулачка 8 и размеров

звеньев механизма.
