ЧЕРВЯЧНЫЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

ВЫХОДНЫХ ЗВЕНЬЕВ

ЧВ

м

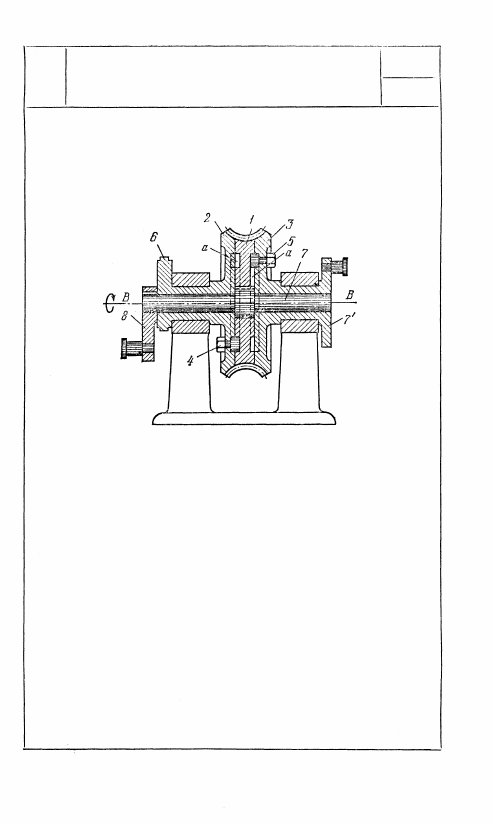

Червячное колесо, вращающееся вокруг

неподвижной оси В — В, состоит из трех

секций 1, 2 и 3. Секция 1, жестко наса-

женная на вал 7, имеет концентрические

пазы а. Секции 2 и 3, свободно насаженные

на вал 7, могут приводиться в движение

болтами 4 и 5, цилиндрические головки

которых входят в концентрические пазы

секций 1, 2 и 3. Зубья на всех трех сек-

циях частично удалены, вследствие чего

вращение посредством червяка, не пока-

занного на рисунке, сообщается периоди-

чески каждой из трех секций. Таким обра-

зом, при вращении червяка периодически

сообщается вращение кривошипам 8 и 7

и эксцентрику 6.

437

438

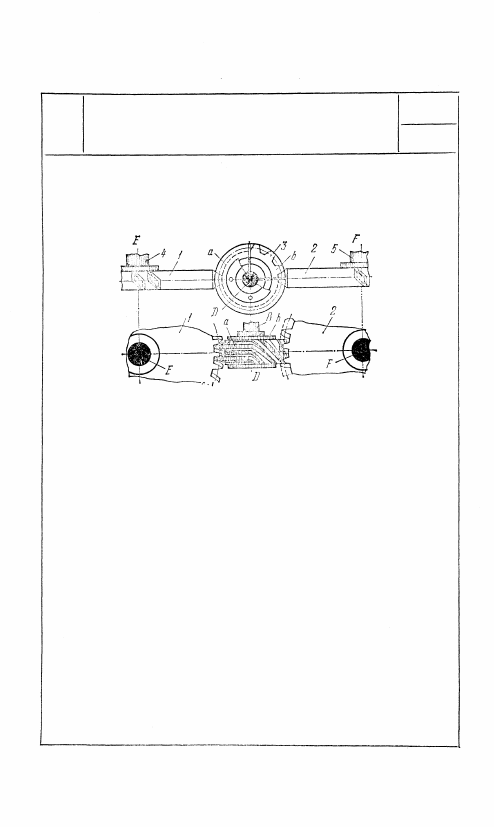

Червячные колеса 1 и 2, жестко связанные

с валами 4 и 5, вращаются вокруг неподвиж-

ных осей Е и F. Червяк 3, жестко связанный

с валом В, вращается вокруг неподвижной

оси D. На червяке 3 имеются винтовые зубья

b, нарезанные на 1/4 начального цилиндра

червяка 3. На остальных 3/4 начального

цилиндра червяка 3 нарезаны два круговых

зуба а с нулевым углом подъема нитки. При

непрерывном вращении червяка 3 колеса 1

и 2 вращаются с остановками. Вращению

колес 1 и 2 соответствует период времени

нахождения в зацеплении зубьев b с зубьями

колес 1 и 2. Покою колес 1 и 2 соответствует

период времени нахождения в зацеплении

зубьев а с зубьями колес 1 и 2. Таким образом,

валы 4 и 5 поворачиваются попеременно,

При этом зубья а, входя в зацепление с зубья-

ми колес 1 и 2, предотвращают самопроиз-

вольный поворот последних в периоды вре-

мени покоя.

4. МЕХАНИЗМЫ С ОСТАНОВКАМИ

(2667—2669)

2667 Ч Е Р В Я Ч Н Ы Й МЕХАНИЗМ С ОСТАНОВКАМИ

ВЫХОДНЫХ КОЛЕС

ЧВ

О

2668

ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ

С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ЧВ

О

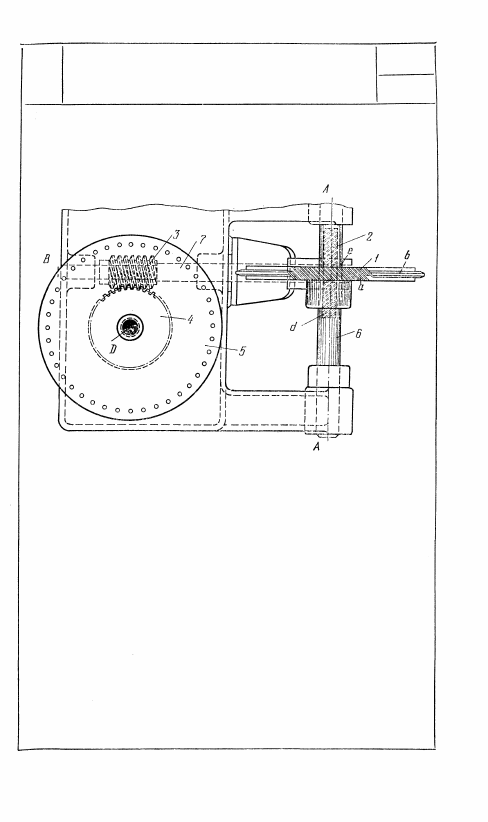

Винтовое зубчатое колесо 1 вращается вокруг неподвижной оси

A — A. Винтовые зубья а колеса 1 расположены на части его

обода. На остальной части обода имеется реборда b. Винтовое

колесо 2, вращающееся вокруг неподвижной оси В, имеет винто-

вые зубья d и канавки е. Число зубьев а равно числу зубьев d,

расположенных между двумя соседними канавками е. При враще-

нии вала А колесо 2 за один оборот вала 6 поворачивается на не-

который угол, пока реборда b не войдет в канавку e. Тогда колесо 2

будет находиться в покое, пока реборда b скользит в канавке е,

предотвращая тем самым возможность самопроизвольного пово-

рота колеса 2. Колесо 2 жестко связано с валом 7, на котором на-

ходится червяк 3, входящий в зацепление с червячным колесом 4,

вращающимся вокруг неподвижной оси D. При вращении вала 6

диск 5, жестко связанный с колесом 4, вращается с остановками.

Угол поворота диска 5 и время его движения и покоя зависят от

числа зубьев винтовых колес 1 и 2 и червячного колеса 4 и

числа заходов червяка 3.

439

2669

ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ПОЛЗУНА

ЧВ

О

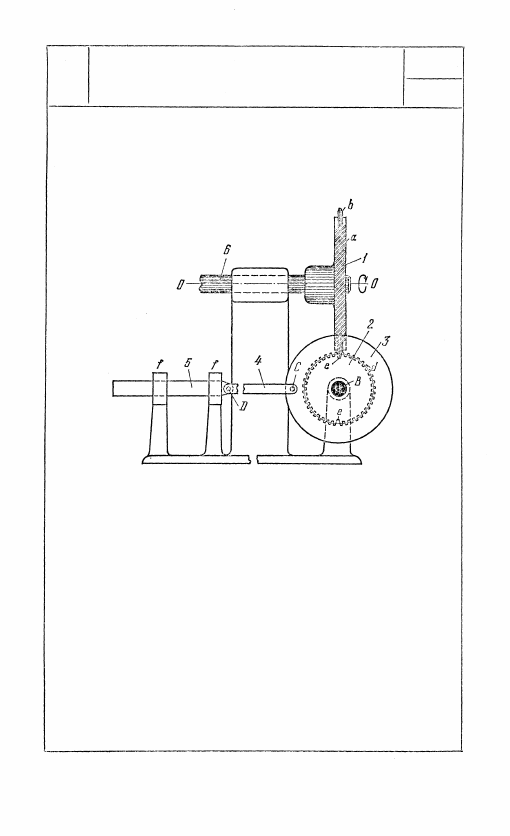

Винтовое зубчатое колесо 1 вращается вокруг неподвижной

оси О — О. Винтовые зубья а колеса 1 расположены на части

его обода. На остальной части обода имеется реборда b. Вин-

товое колесо 2, вращающееся вокруг неподвижной оси В,

имеет винтовые зубья d и две канавки е. Число зубьев а равно

числу зубьев d, расположенных на половине обода колеса 2.

При вращении вала 6 колесо 2 за один оборот вала 6 повора-

чивается на угол в 180°. После этого реборда b скользит в одной

из канавок e, предотвращая самопроизвольный поворот колеса

2 в период времени его покоя. С колесом 2 жестко связан

диск 3, входящий во вращательную пару С с шатуном 4, ко-

торый в свою очередь входит во вращательную пару D с пол-

зуном 5, скользящим в направляющих f — f. За каждый обо-

рот вала 6 ползун 5 занимает крайнее левое или правое поло-

жения и имеет в этих положениях длительные остановки.
