Механизмы в современной технике (Артоболевский) - часть 460

2633

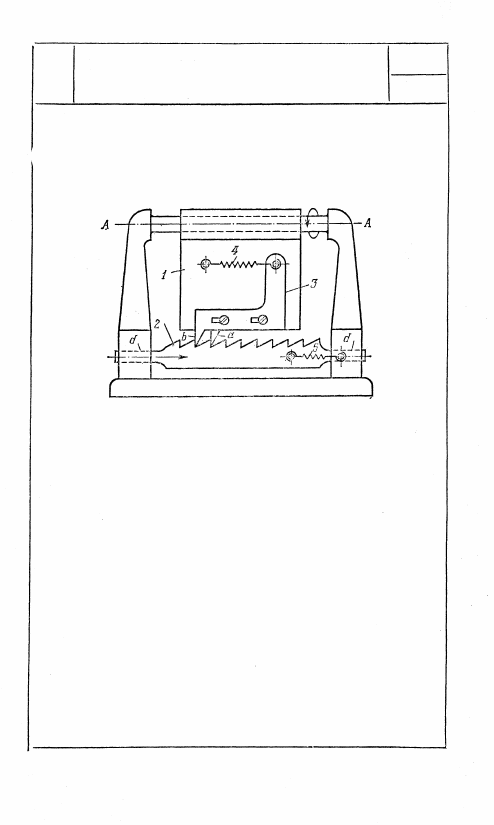

АНКЕРНЫЙ РЕЕЧНЫЙ МЕХАНИЗМ

КАРЕТКИ ПИШУЩЕЙ МАШИНКИ

ЗХ

ЦУ

При повороте пластины 1, качающейся вокруг

неподвижной оси А — А в направлении,

указанном стрелкой, зубчатая рейка 2, на-

ходящаяся под действием пружины 5, пере-

двигается вправо после того, как наглухо

укрепленный на пластине 1 зуб а выйдет из

зацепления, а зуб b уголковой пластины 3

войдет в зацепление с зубом рейки 2. При

своем движении вправо рейка 2 увлекает за

собой уголковую пластину 3, зуб b которой

при качании пластины за плоскость чертежа

остается в зацеплении с зубом рейки 2, дви-

жущейся возвратно-поступательно в непод-

вижных направляющих d — d. При возвра-

щении пластины 1 в начальное положение

зуб b выходит из зацепления с зубом рейки 2

и пластина 3 под действием пружины 4 воз-

вращается в исходное положение.

405

2634

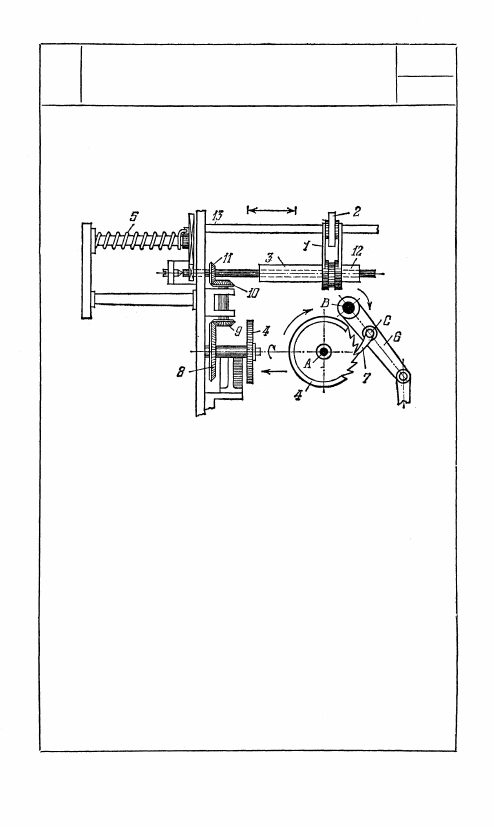

ЗУБЧАТО-ХРАПОВОЙ МЕХАНИЗМ

БУКВОПЕЧАТАЮЩЕГО УСТРОЙСТВА

ЗХ

ЦУ

Храповое колесо 4, вращающееся вокруг неподвижной

оси A, приводится в движение собачкой 7, вращающейся

вокруг оси С рычага 6, вращающегося вокруг непод-

вижной оси В. С колесом 4 жестко соединено коничес-

кое зубчатое колесо 8, входящее в зацепление с кони-

ческим зубчатым колесом 9, жестко связанным с кони-

ческим зубчатым колесом 10, которое входит в зацепле-

ние с коническим зубчатым колесом 11. Колесо 11

жестко связано с валом 3, имеющим винтовую резьбу,

входящую в винтовую пару с кареткой 1, скользящей

вдоль вала 13, на котором находится буквопечатающее

колесо 2. При помощи бумагопротяжного храпового

колеса 4 и конических зубчатых колес каретка 1 пере-

двигается вправо. Пружина 5 заводится во время

движения каретки. При отведении собачки 7 пружина 5

вращает ось 3 в обратную сторону, и каретка 1 возвра-

щается в исходное положение.

XVII

ЗУБЧАТО-КУЛАЧКОВЫЕ

МЕХАНИЗМЫ

ЗК

1. Механизмы многозвенные общего назначения М

(2635—2638). 2. Механизмы с остановками О (2639—

2641). 3. Механизмы сортировки, подачи и питания

СП (2642—2644). 4. Механизмы измерительных и

испытательных устройств И (2645—2646). 5. Меха-

низмы для воспроизведения кривых ВК (2647).

6. Механизмы прочих целевых устройств ЦУ (2648-

2649).
