2629

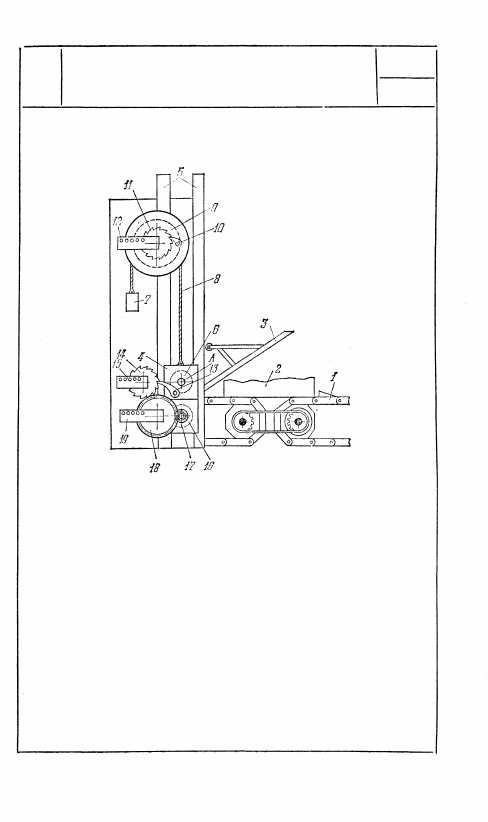

ХРАПОВОЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОГО СЧЕТЧИКА БРЕВЕН

ДЛЯ ПРОДОЛЬНЫХ ЛЕСОТАСОК

ЗХ

ЦУ

При движении транспортера 1 бревно 2, перемещаясь, поднимает

щиток 3 и жестко соединенные с ним ползуны 4, скользящие по

параллельным направляющим 5. В ползунах 4 свободно вращается

валик 6 на оси А, при подъеме которого груз 7, подвешенный на

канате 8, опускается и заставляет вращаться против часовой

стрелки диск 9. Вращение диска 9 собачкой 10 и храповиком 11

передается на счетчик 12, отсчитывающий сумму диаметров про-

шедших бревен. Одновременно с ползуном 4 поднимается собачка

13, которая при помощи храповика 14 передает движение на счет-

чик 15, отсчитывающий число прошедших бревен. Бревно 2, про-

ходя между рифлеными валиками 6 и 16, заставляет вращаться

нижний валик 16. Вращение валика 16 парой зубчатых колес 17 и

18 передается на счетчик 19, отсчитывающий число погонных мет-

ров прошедших бревен. После прохода каждого бревна валик 6,

ползун 4 и щиток 3 под действием собственного веса возвращают-

ся в исходное положение и при помощи каната 8 возвращают

в первоначальное положение диск 9.

401

2630

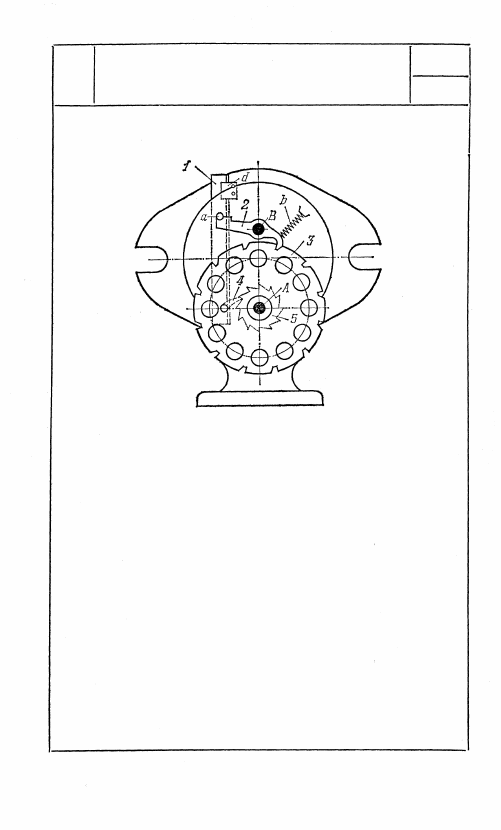

ХРАПОВОЙ МЕХАНИЗМ

РЕВОЛЬВЕРНОГО ДИСКА

ЗХ

ЦУ

Револьверный диск 3 вращается вок-

руг неподвижной оси А. При движении

ползуна 1 вниз по направляющей d

он нажимает упором а на собачку 2,

вращающуюся вокруг неподвижной

оси В, поворачивает ее и, преодолевая

сопротивление пружины b, освобож-

дает револьверный диск 3. Одновре-

менно собачка 4 ползуна 1 выходит из

зацепления с храповым колесом 5,

передвигаясь на следующий зуб, и

под действием плоской пружины, не

показанной на чертеже, входит во

впадину соседнего зуба. При обратном

ходе ползуна 1 собачка 4 поворачивает

храповое колесо 5 на один шаг зубьев,

а следовательно, и револьверный диск

на одно деление; при этом собачка 2,

освобожденная от давления упора а,

под действием пружины b входит в паз

диска 3, останавливая дальнейшее

движение револьверного диска.

402

2631

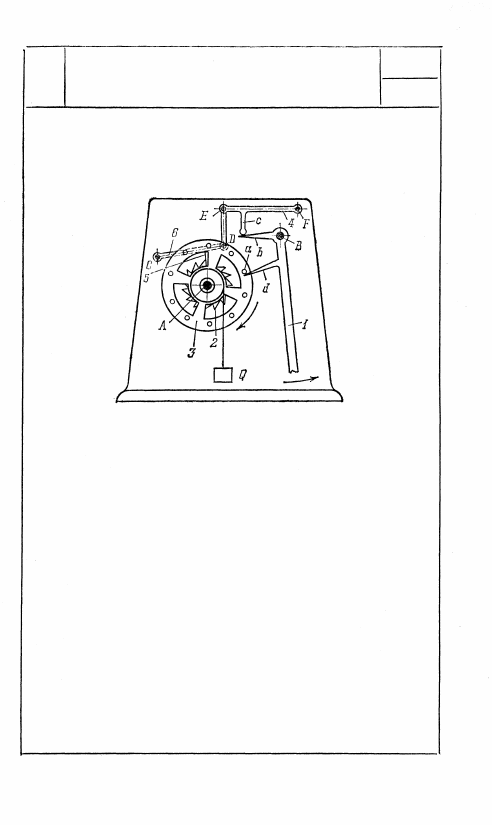

ХРАПОВОЙ МЕХАНИЗМ МАЯТНИКОВОГО

ЧАСОВОГО ПРИВОДА

ЗХ

ЦУ

Под действием одной из цевок а, укреп-

ленных на колесе 3, жестко соединен-

ном с храповым колесом 2, поворачи-

вающимся под действием груза Q

вокруг неподвижной оси А, маятник 1,

качающийся вокруг неподвижной оси В,

отклоняется в сторону. При этом

коромысла 4 и 6 двухкоромыслового

механизма CDEF вращаются вокруг

неподвижных осей F и С. Собачка 5

коромысла 6 входит в зацепление

с храповым колесом 2, останавливая

его. Возвращаясь обратно, маятник 1

верхним выступом b воздействует на

выступ с коромысла 4, поднимая со-

бачку 5 и выводя ее из зацепления

с храповым колесом 2. Следующая

цевка на колесе 3 снова ударяет по

выступу d маятника 1, отклоняя его

в сторону, указанную стрелкой.

403

2632

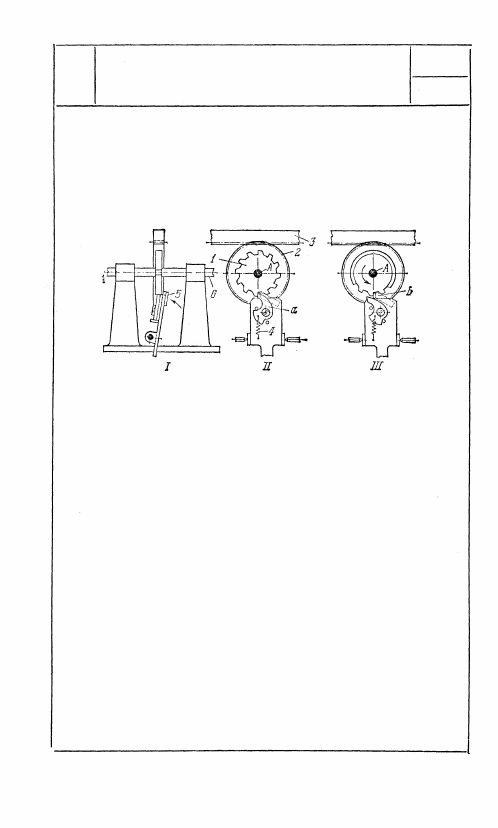

ХРАПОВОЙ МЕХАНИЗМ

ДЛЯ ПЕРЕДВИЖЕНИЯ КАРЕТКИ

ПИШУЩЕЙ МАШИНКИ

ЗХ

ЦУ

Храповое колесо 1, наглухо посаженное на вал 6

и жестко соединенное с зубчатым колесом 2, которое

сцепляется с рейкой 3, прикрепленной к каретке,

находится под действием постоянного крутящего мо-

мента, вращаясь вокруг неподвижной оси А (см. рис. II),

При качании клавиши 5 в направлении стрелки (см.

рис. I) подвижная собачка а на клавише 5 выходит из

впадины между зубьями колеса 1, а ее место занимает

упор b (см. рис. III), так что храповое колесо не может

вращаться в этом положении. Как только собачка а

выходит из зацепления с колесом 1, она под действием

пружины 4 поворачивается и занимает положение,

изображенное на рис. III. При движении клавиши 5

в направлении, обратном указанному стрелкой (см.

рис. I), упор b выходит из впадины между зубьями и

храповое колесо 1 освобождается, но при вращении

оно захватывается подвижной собачкой а, находящейся

вблизи следующего зуба; таким образом, храповое

колесо может повернуться только на один зуб.
