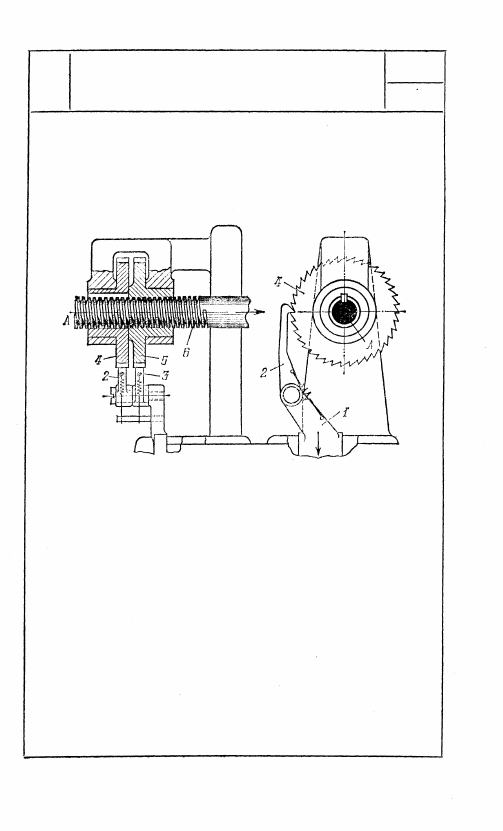

2621

ХРАПОВОЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ПРЕРЫВИСТОЙ ПОДАЧИ

ЗХ

СП

При перемещении ползуна 1 в направлении, указанном

стрелкой, собачки 2 и 3, упираясь в зубья храповых ко-

лес 4 и 5, вращающихся вокруг неподвижной оси А, по-

ворачивают их на один зуб. Число зубьев храпового ко-

леса 4 на единицу меньше, чем число зубьев храпового

колеса 5. Винт 6 подачи соединен с храповым колесом 4

скользящей шпонкой, а с храповым колесом 5 образует

винтовую пару. Если вывести из зацепления собачку 3,

то осевое перемещение винта 6 подачи будет равно нулю.

Если вывести из зацепления собачку 2, то осевое переме-

щение винта 6 будет пропорционально углу поворота

колеса 5. Если обе собачки 2 и 3 находятся в зацеплении,

то подача винта будет пропорциональна разности углов

поворота колес 4 и 5.

393

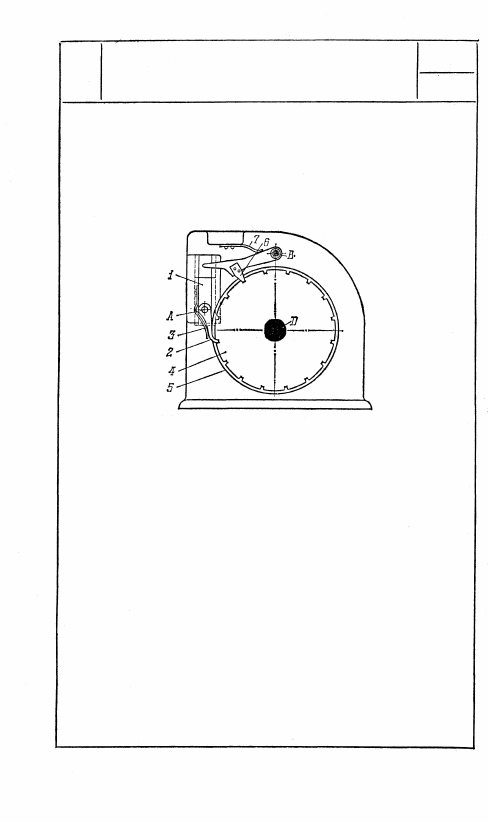

2622

ХРАПОВОЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

ПОДАЧИ

ЗХ

СП

При перемещении ползуна 1 вниз

собачка 2, находящаяся под действием

пружины 3, попадая во впадины ко-

леса 4, поворачивает его вместе с дис-

ком подачи 5 вокруг неподвижной

оси D. Угол поворота фиксируется

стопором 6, вращающимся вокруг не-

подвижной оси В и находящимся

под действием пружины 7, При пере-

мещении ползуна 1 вверх собачка 2

выходит из впадины, а ее ось А под-

нимает стопор 6, преодолевая сопро-

тивление пружины 7. Прежде чем

стопор 6 займет первоначальное поло-

жение, собачка 2, перемещаясь вниз,

повернет колесо 4.

394

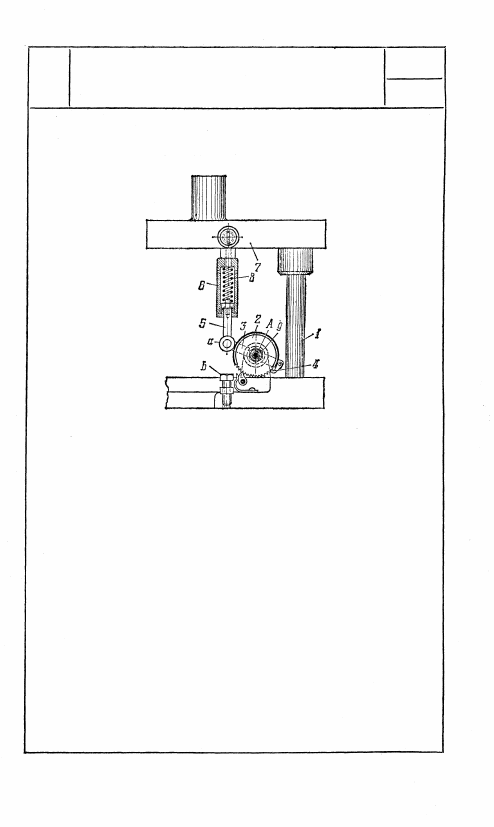

2623

ХРАПОВОЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОЙ ПОДАЧИ

ЗХ

СП

При опускании траверзы 7 собачка 4,

приводимая в движение рычагами 3 и

5, скользит по зубьям храпового ко-

леса 2, вращающегося вокруг непод-

вижной оси А. При этом пуансон 1

спускается, а вал 9 остается неподвиж-

ным. В момент, когда шарнир а кос-

нется регулируемого упора b, пружи-

на 8 начнет сжиматься. При обратном

движении пуансона 1 рычаг 5 начнет

двигаться лишь тогда, когда пружина 8

достигает исходной длины. После этого

собачка 4, упираясь в зубья храпового

колеса 2, поворачивает его вместе

с валом 9 и механизм (не показан на

рисунке) подает новую партию заго-

товок в матрицу и удаляет готовую

продукцию. Направляющая 6 жестко

закреплена на траверзе 7, Пружина 8

обеспечивает включение механизма по-

дачи в определенный момент.

395

11. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ

ЗВЕНЬЯМИ (2624)

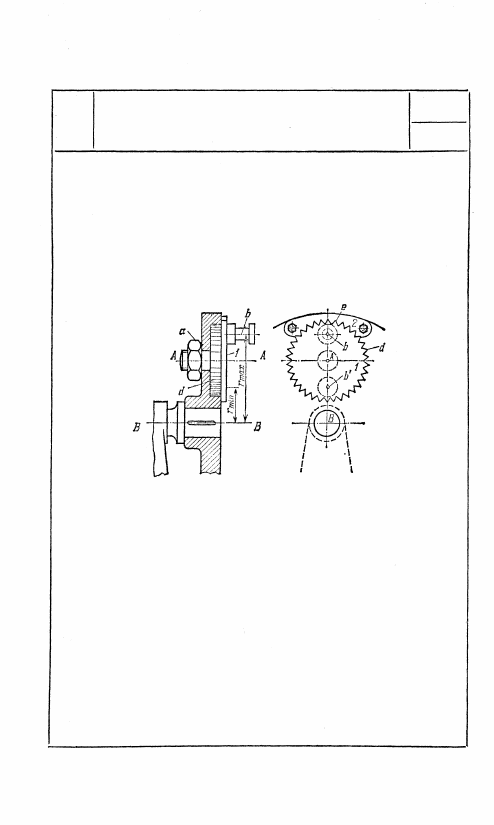

2624

МЕХАНИЗМ КРИВОШИПА

ПЕРЕМЕННОГО РАДИУСА

С ФИКСАТОРОМ

ЗХ

РЗ

Кривошип 1 пальцем b связан с колесом d,

имеющим зубья треугольной формы. Дли-

ну кривошипа 1 можно изменить в пре-

делах от r

min

 = Bb' до r

max

 = Bb пово-

ротом колеса d вокруг оси А. Положение

колеса d можно фиксировать звеном 2,

имеющим зубья е. Закрепляется колесо d

гайкой а.

396
