12. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (2625)

2625

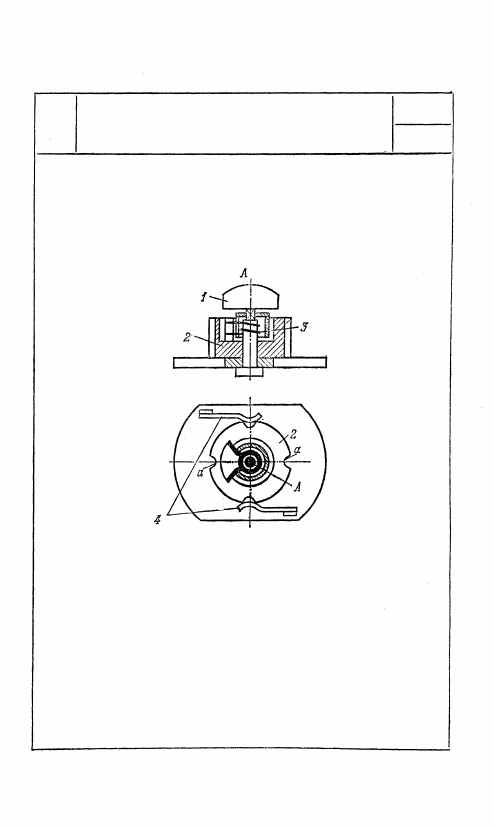

ХРАПОВОЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

ЗХ

ПВ

При вращении звена 1 вок-

руг неподвижной оси А зве-

но 2 пружиной 3 переводится

из одного положения в дру-

гое и фиксируется собачка-

ми 4, входящими в вырезы а

звена 2.

397

13. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2626—2634)

2626

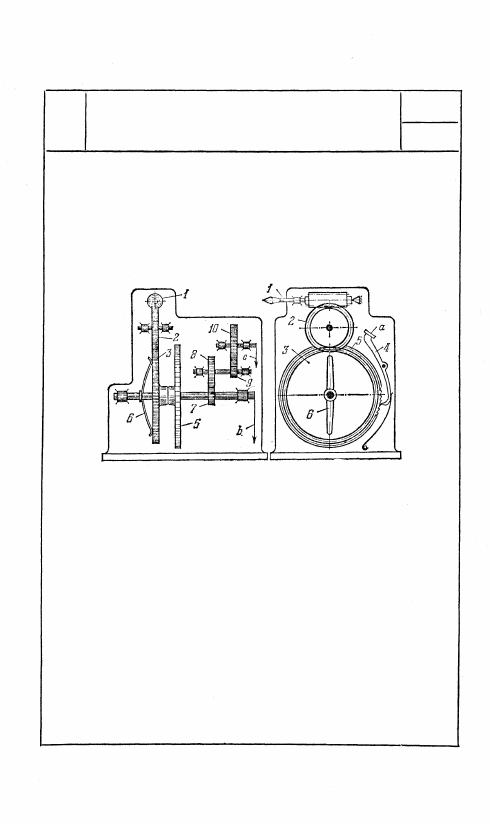

ХРАПОВОЙ МЕХАНИЗМ ПРЕЦИЗИОННОГО

СЧЕТЧИКА ОБОРОТОВ

ЗХ

ЦУ

При присоединении шпинделя 1 к валу испытуемой

машины приводятся в движение звенья 1, 2 и 3.

Нажатием на кнопку а отводят собачку 4 от хра-

пового колеса 5, которое благодаря пружине 6

увлекается зубчатым колесом 3 вследствие возник-

новения трения между их ступицами. Вместе с хра-

повым колесом начинают вращаться зубчатые

колеса 7, 8, 9 и 10, передающие движение стрелками

b и с. С помощью соответственным образом по-

добранных зубчатых колес за 1000 оборотов шпин-

деля 1 стрелка b делает десять оборотов, а стрел-

ка с — один оборот.

398

399

2627

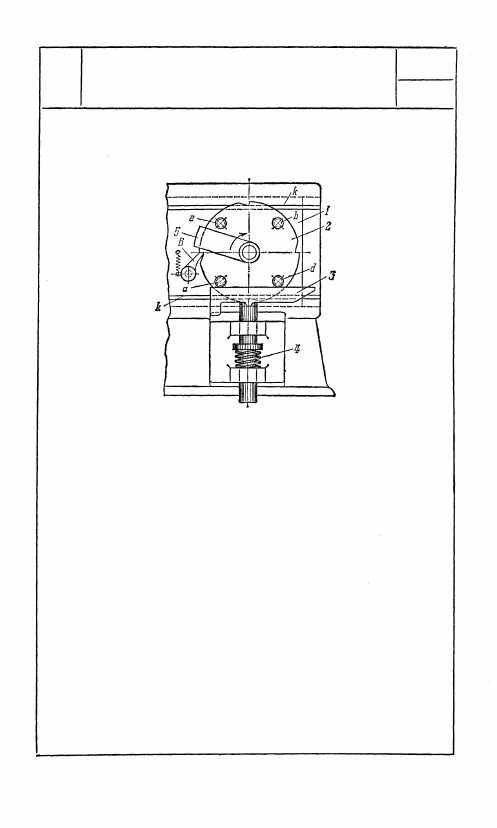

ХРАПОВОЙ МЕХАНИЗМ ДЕЛИТЕЛЬНОГО

ПРИСПОСОБЛЕНИЯ

ЗХ

ЦУ

При перемещении ползуна 1 с храповым

колесом 2 в неподвижных направляю-

щих k — k влево звено 3 остается в покое

до тех пор, пока ролик d ползуна 1 не

выйдет из контакта со звеном 3. После

этого звено 3 под действием пружины 4

займет верхнее положение. При переме-

щении ползуна 1 вправо ролик d, упираясь

в звено З, заставляет храповое колесо 2

вместе с диском 5 (на рисунке показана

часть диска) поворачиваться по часовой

стрелке до тех пор, пока ролик b не пере-

местит звено 3 в нижнее положение,

после чего ролики d и b перемещаются

по звену 3. Так как ролики a, d, b, e рас-

положены под углом 90°, диск 5 за каж-

дый двойной ход ползуна 1 поворачивается

на угол 90°. Диск 5 поворачивается только

по часовой стрелке, так как обратному

повороту препятствует собачка 6, укреп-

ленная на ползуне 1.

2628

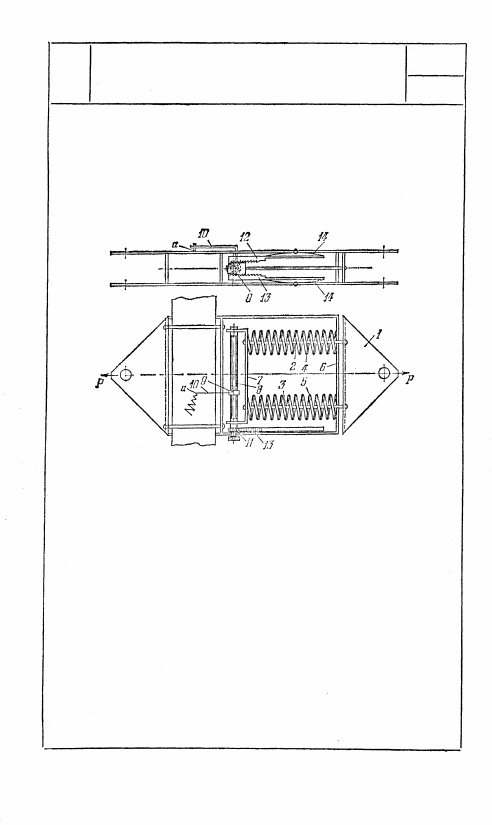

ХРАПОВОЙ МЕХАНИЗМ ПРУЖИННОГО
ТЯГОВОГО ДИНАМОГРАФА РЕВЯКИНА

ЗХ

ЦУ

Тяговое усилие Р, приложенное к серьге 1, передается

с помощью тяг 2 и 3 спиральным пружинам 4 и 5,

расположенным между рамой 6 прибора и подвижной

опорной рамой 7. В раме 7 установлен винт 8, по кото-

рому перемещается гайка 9 с рычагом 10, имеющим

карандаш а. Карандаш а перемещается по бумаге по

направлению действия силы и одновременно перпен-

дикулярно к направлению действия силы с помощью

храпового колеса 11, к которому с двух сторон прижи-

маются рейки 12 и 13. Рейки присоединены к корпусу

плоскими пружинами 14, прижимающими их к храпо-

вому колесу. При сжатии силовых пружин 4 и 5 хра-

повое колесо 11 приводится во вращение рейкой 12,

а при растяжении — рейкой 13, причем в ту же

сторону.
