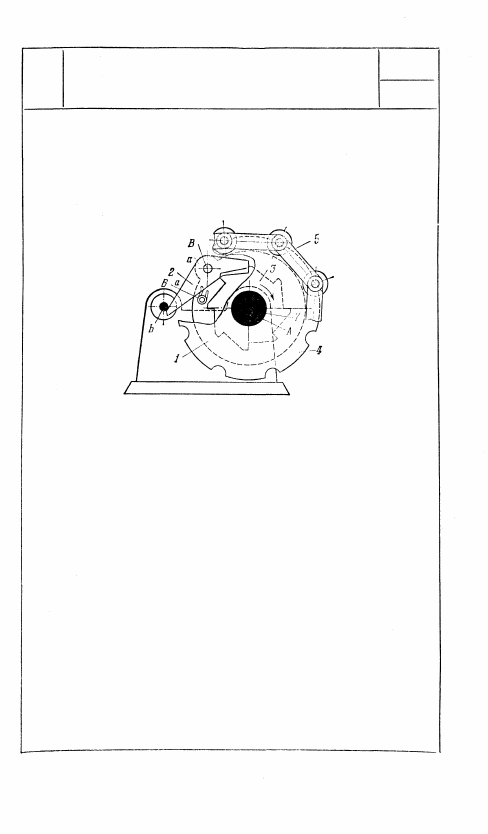

ХРАПОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ЦЕПИ

КОНВЕЙЕРА

ЗХ

О

На ведущий вал 7, вращающийся вок-

руг неподвижной оси A, жестко наса-

жена втулка 1, к которой в точке В

шарнирно присоединена собачка 2.

Входя под действием пружины 6

в зацепление с храповым колесом 3,

собачка 2 поворачивает жестко скреп-

ленную с храповым колесом цепную

звездочку 4, приводящую в движение

роликовую цепь 5. Приходя в сопри-

косновение с неподвижным пальцем b,

собачка 2 разъединяется с храповым

колесом 3 и цепная звездочка 4, а сле-

довательно, и цепь 5 остаются непод-

вижными все время, пока палец b

скользит по стороне а — а собачки 2.

Механизм применяется в конвейерах,

Периодические остановки цепи необ-

ходимы для загрузки конвейера.

373

5. МЕХАНИЗМЫ РЕГУЛЯТОРОВ

(2592—2598)

2592

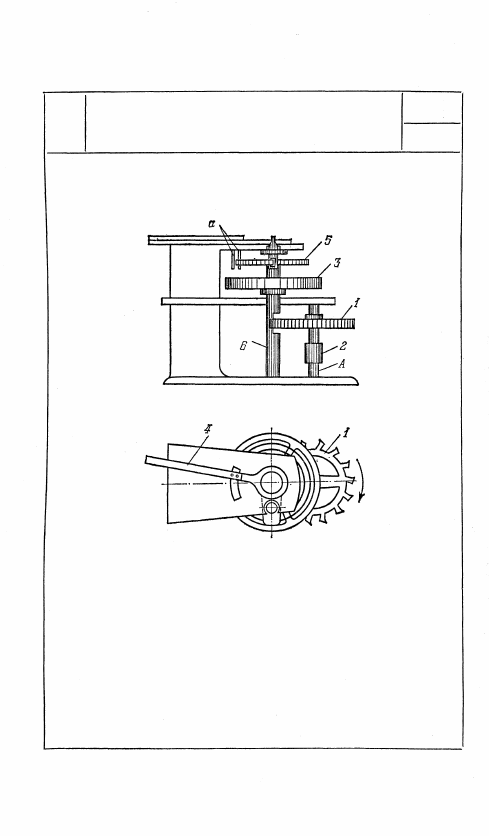

ХРАПОВОЙ МЕХАНИЗМ РЕГУЛЯТОРА

СКОРОСТИ ЧАСОВ

С НЕСВОБОДНЫМ ХОДОМ

ЗХ

Рг

К ходовому колесу 1, жестко связанному с осью A, со стороны

триба 2 приложен вращающий момент; направление его указано

стрелкой. Баланс 3 совершает колебательное движение, период

которого устанавливается рычагом 4 и двумя штифтами а; между

этими штифтами пропущен наружный виток спиральной пру-

жины 5. В цилиндрической оси 6 баланса 3 сделан вырез, края

которого образуют входную и выходную палетты. При каждом

колебании баланса 3 зуб ходового колеса 1, скользя по срезу

палетты, сообщает балансу импульс, поддерживающий колеба-

тельный режим баланса.

374

375

2593

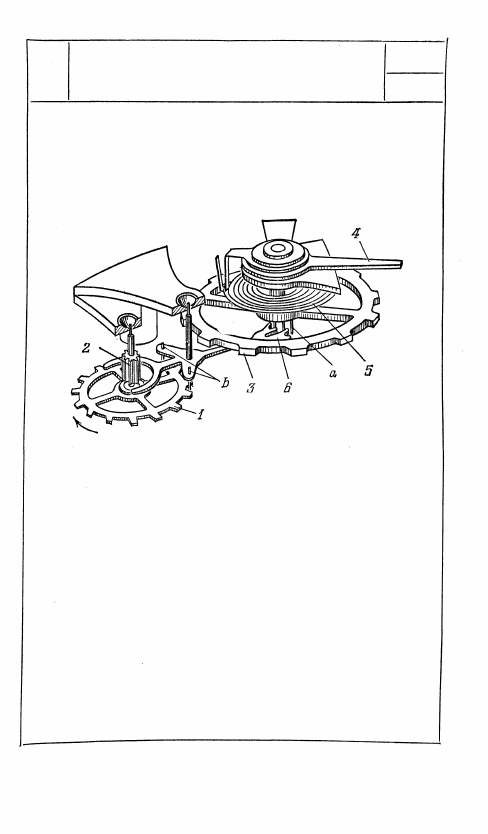

ХРАПОВОЙ МЕХАНИЗМ СПУСКОВОГО

РЕГУЛЯТОРА ЧАСОВ СО СВОБОДНЫМ

ШТИФТОВЫМ АНКЕРНЫМ ХОДОМ

ЗХ

Рг

К ходовому колесу 1 со стороны триба 2 приложен

вращающий момент, действующий в направлении, ука-

занном стрелкой. Баланс 3 совершает колебательное

движение, период которого в некоторых пределах

может регулироваться рычагом 4, действующим на

спиральную пружину 5. При каждом колебании ба-

ланса 3 импульсный штифт а, запрессованный в спицу

баланса, входит в вырез вилки 6 якоря и перемещает

ее из одного крайнего положения в другое. При этом

штифты b якоря 6 пропускают ходовое колесо 1 на

половину шага. При повороте ходового колеса 1 на

половину шага зуб колеса толкает штифт b, который

сообщает балансу 3 импульс. Эти импульсы поддержи-

вают колебания баланса 3.

376

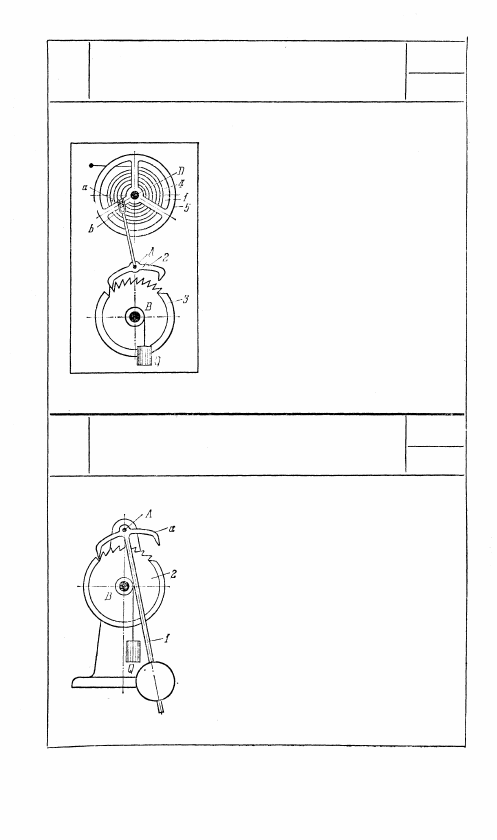

При качании маятника 1 и связанной

с ним анкерной вилки а вокруг не-

подвижной оси А храповое колесо 2,

находящееся под действием вращаю-

щего момента от веса груза Q, вращает-

ся вокруг неподвижной оси В, перио-

дически останавливаясь.

2595

ХРАПОВОЙ МЕХАНИЗМ СПУСКОВОГО

МАЯТНИКОВОГО РЕГУЛЯТОРА

ЗХ

Рг

При качании анкерной вилки 2 вокруг

неподвижной оси A под действием

спиральной пружины 1 храповое ко-

лесо 3, находящееся под действием

вращающего момента от веса груза Q,

вращается вокруг неподвижной оси В,

периодически останавливаясь. Анкер-

ная вилка 2 приводится в движение

спиральной пружиной 4, раскручи-

вающей маховичок 5, вращающийся

вокруг неподвижной оси D и имеющий

палец а, скользящий в вилке b.

2594

ХРАПОВОЙ МЕХАНИЗМ

СПУСКОВОГО РЕГУЛЯТОРА

С ПРУЖИНОЙ

ЗХ

Рг
