Механизмы в современной технике (Артоболевский) - часть 453

2596

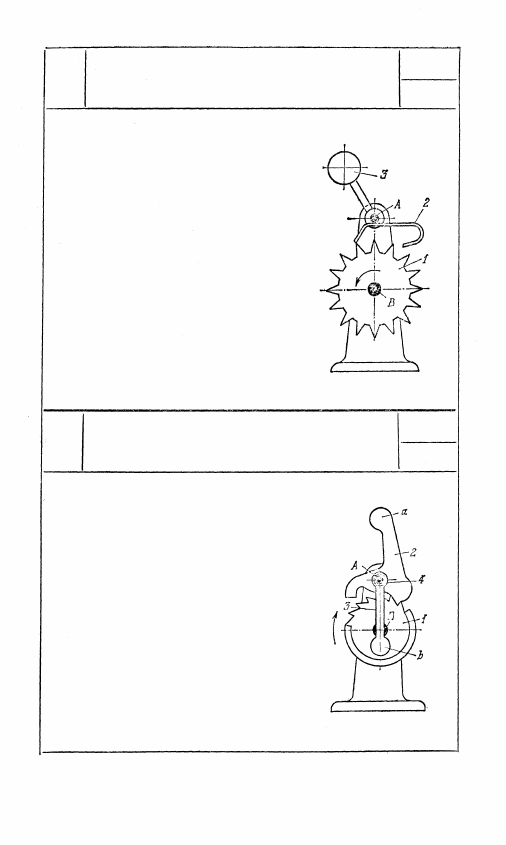

ХРАПОВОЙ МЕХАНИЗМ СПУСКОВОГО

РЕГУЛЯТОРА БУДИЛЬНИКА

ЗХ

Рг

При вращении храпового колеса 1

вокруг неподвижной оси В в направ-

лении, указанном стрелкой, анкерная

вилка 2 совершает карательное дви-

жение вокруг неподвижной оси A,

которое одновременно используется и

для приведения в действие молоточка 3

звонка, жестко связанного с вилкой 2.

2597

ХРАПОВОЙ МЕХАНИЗМ

СПУСКОВОГО РЕГУЛЯТОРА

ВЫДЕРЖКИ ОБЪЕКТИВА

ЗХ

Рг

При вращении храпового колеса 1

вокруг неподвижной оси В в направ-

лении, указанном стрелкой, анкерная

вилка 2 совершает качательное движе-

ние вокруг неподвижной оси А. Гру-

зы а и b удерживают вилку 2 в равно-

весии.

377

2598

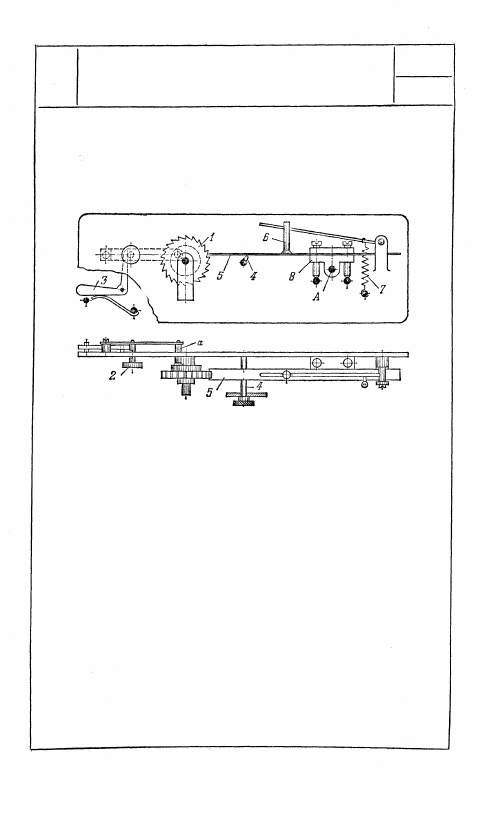

ХРАПОВОЙ МЕХАНИЗМ РЕГУЛЯТОРА

СКОРОСТИ С УПРУГИМ ЗВЕНОМ

ЗХ

Рг

Храповое колесо 1 приводится во вращение механизмом, не пока-

занным на рисунке. При нажатии на кнопку 2 штифт а, затор-

маживающий колесо 1, освобождает его, а рычаг 3, войдя в вырез

оси кнопки 2, удерживает штифт а в отведенном положении.

Храповое колесо 1 начинает вращаться с возрастающей скоростью.

После непродолжительного разгона колеса 1 при скорости, не

превышающей нормальную для данного прибора, поворотом

рычага 4 освобождают упругую пластинку 5. Пластинка 5, придя

в соприкосновение с зубьями храпового колеса 1, начинает со-

вершать колебательные движения. При отклонении пластинки 5

вниз она ударяется о зуб, затормаживая колесо 1 и получая дви-

жущий импульс. За время одного полного колебания пластинки 5

храповое колесо 1 поворачивается на один зуб. Для регулировки

периода и амплитуды колебания пластинки 5 применяется успо-

коитель 6 с фетровой подушкой на конце, который посредством

пружины 7 прижимается к пластинке 5, изменяя ее действующую

длину, Поворачивая тиски 8 относительно неподвижной оси A,

меняют угол установки пластинки 5.

378

6. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (2599)

2599

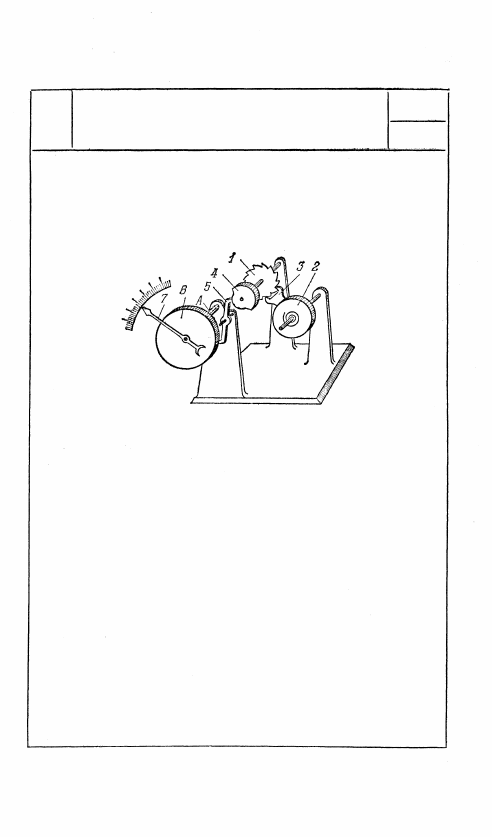

ХРАПОВОЙ МЕХАНИЗМ

ХРОНОМЕТРИЧЕСКОГО ТАХОМЕТРА

ЗХ

И

Хронометрический тахометр, измеряющий

число оборотов испытуемого вала в тече-

ние трех секунд, имеет элемент часового

механизма. При нажатии на кнопку, не

показанную на рисунке, храповое колесо

1 начинает вращаться. Скорость вращения

колеса 1 регулируется балансиром 2

с вилкой 3. На оси колеса 1 имеется ку-

лачок 4, который после поворота на опре-

деленный угол освобождает на три се-

кунды защелку 5, вследствие чего храпо-

вое колесо 6 и стрелка 7, связанные

через вал А с испытуемым валом, в течение

трех секунд повернутся на соответствую-

щий угол. Шкала тахометра градуиро-

вана таким образом, что стрелка 7 пока-

зывает число оборотов не за три секунды,

а за одну минуту.

379

7. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (2600—2610)

2600

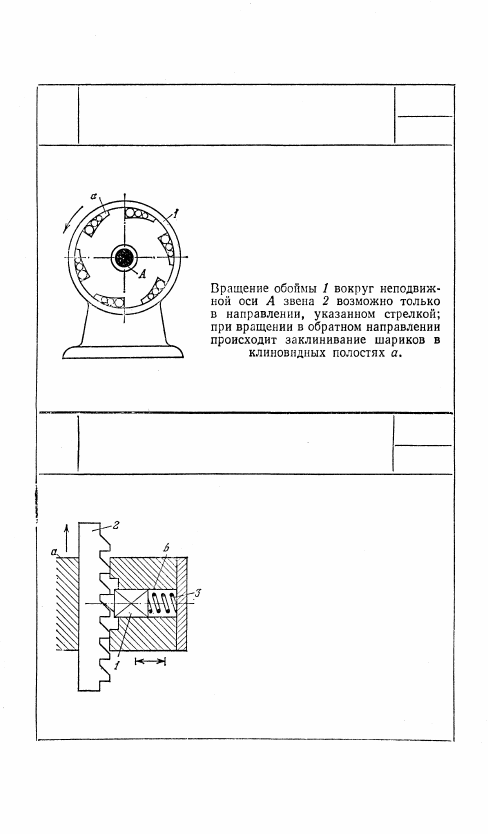

ХРАПОВОЙ МЕХАНИЗМ

С ШАРИКОВЫМИ СТОПОРАМИ

ЗХ

03

2601

ХРАПОВОЙ РЕЕЧНЫЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКИМ СТОПОРОМ

ЗХ

03

Храповая рейка 2 скользит по непод-

вижной направляющей d. Призмати-

ческий стопор 1 скользит в неподвиж-

ной направляющей b. Стопор 1 под

действием пружины 3 постоянно при-

жат к зубьям храповой рейки 2, до-

пуская ее движение только в направ-

лении, указанном стрелкой.
