369

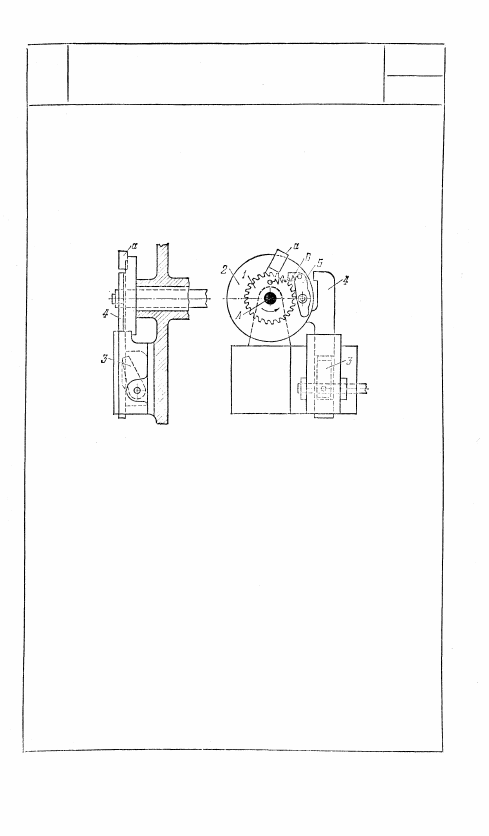

Механизм трансформирует вращательное дви-

жение храпового колеса 1, вращающегося вокруг

неподвижной оси А, во вращательное движение

диска 2 вокруг той же оси с остановками, про-

должительность которых регулируется поворо-

том защелки 3, удерживающей штангу 4 в верх-

нем положении. Опускаясь под действием силы

тяжести, штанга 4 освобождает собачку 5, вра-

щающуюся вокруг оси, закрепленной на диске 2.

Собачка 5 под действием пружины 6 входит

в зацепление с храповым колесом 1. Диск 2

начинает вращаться вместе с храповым колесом 1.

Выступ а на диске 2 поднимает штангу 4 вверх.

2587

ХРАПОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО

ДИСКА

ЗХ

О

2588

ХРАПОВОЙ МЕХАНИЗМ

С ДЛИТЕЛЬНЫМИ ОСТАНОВКАМИ

ВЫХОДНОГО ДИСКА

зх

о

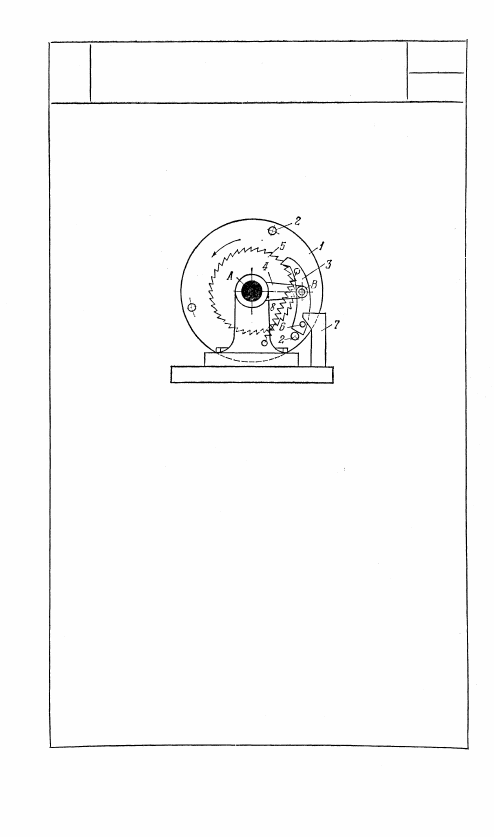

Цевки 2, расположенные на

диске 1, вращающемся вокруг

неподвижной оси A, упи-

раясь в хвостовую часть со-

бачки 3, вводят ее в зацеп-

ление с храповым колесом 5,

вращающимся вокруг оси A,

и тем самым обеспечивают

поворот храпового колеса 5.

Цевка 6, расположенная на

собачке 3, упираясь в скоо

неподвижной стойки 7, сколь-

зит по нему. При этом со-

бачка 3 поворачивается вок-

руг оси В и выводится из

зацепления с храповым коле-

сом 5. В исходное положение

собачка 3 приводится пру-

жиной 8.

370

371

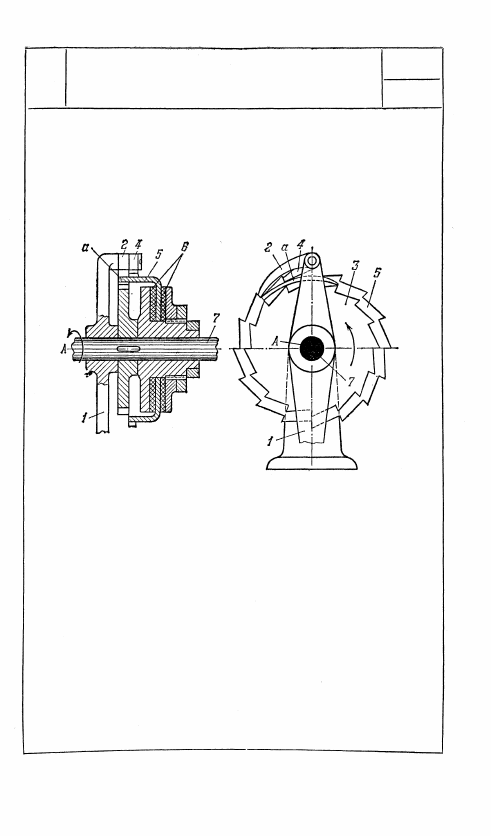

Рычаг 1, качающийся вокруг неподвижной оси А, сооб-

щает вращение вокруг той же оси валу 7 и собачке 2,

упирающейся в зубья храпового колеса 3, жестко наса-

женного на вал 7. Собачка 4, шарнирно закрепленная на

рычаге 1, поворачивает храповое колесо 5, помещенное

между фрикционными дисками 6. Выступ а колеса 5 вы-

водит собачку 2 из зацепления с колесом 3, вследствие

чего вал 7 останавливается. Период покоя вала 7 продол-

жается до тех пор, пока выступ а не освободит очередной

зуб храпового колеса 3, в зацепление с которым должна

войти собачка 2.

2589

СДВОЕННЫЙ ХРАПОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ВАЛА

ЗХ

О

2590

ЗУБЧАТО-ХРАПОВОЙ МЕХАНИЗМ

НЕРАВНОМЕРНОГО ДВИЖЕНИЯ КОЛЕСА

С ОСТАНОВКАМИ

ЗХ

О

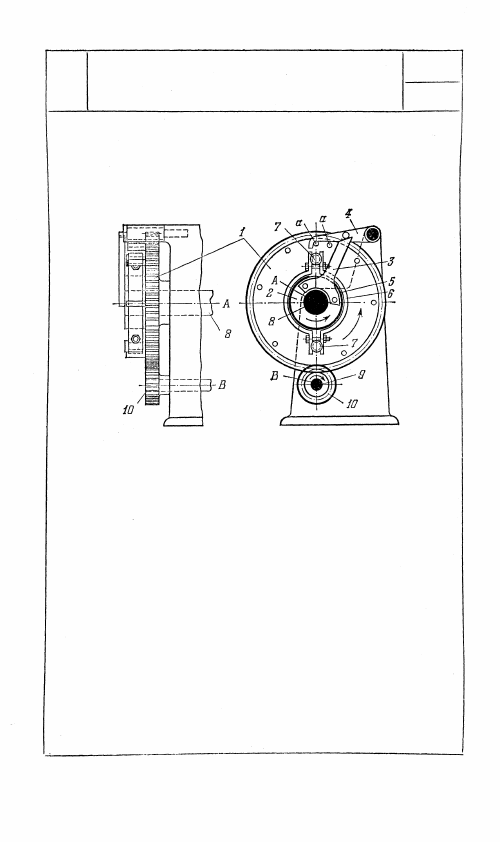

Втулка 2 и рычаг 3 жестко связаны с валом 8,

вращающимся вокруг неподвижной оси А.

Зубчатое колесо 1, свободно насаженное на вал 8

и имеющее цевки а, входит в зацепление с зуб-

чатым колесом 10, жестко связанным с валом 9,

вращающимся вокруг неподвижной оси В. При

вращении вала 8 рычаг 3 периодически подни-

мает собачку 4, освобождая зубчатое колесо /.

При этом втулка 2 посредством фрикционной

прокладки 5, стянутой хомутом 6 и штифтами 7,

укрепленными на колесе 1, поворачивает послед-

нее на некоторый угол, величина которого опре-

деляется расстоянием между соседними цевка-

ми а. Таким образом, при вращении вала 8

валу 9 сообщается вращение вокруг оси В с ос-

тановками, продолжительность которых опре-

деляется расположением цевок а.
