365

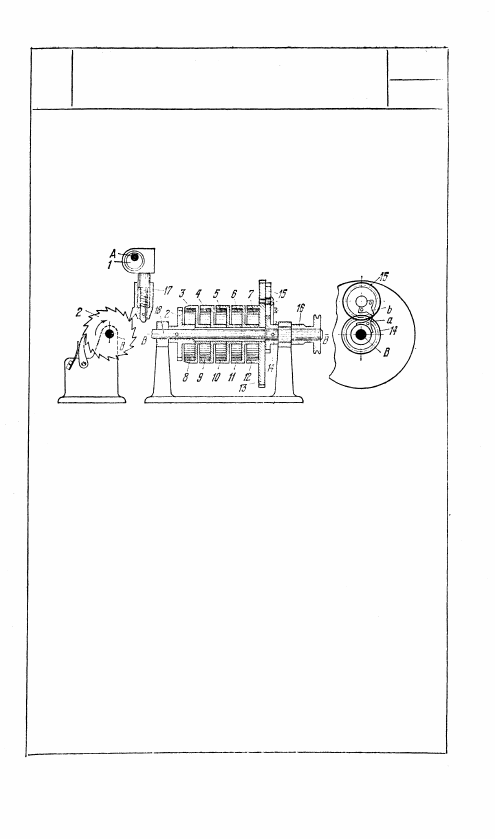

При вращении эксцентрика 1 вокруг неподвижной оси А

щеколда 17, совершая возвратно-поступательное движение,

поворачивает храповое колесо 2, жестко насаженное на

вал 18, вращающийся вокруг неподвижной оси В. Вал 18,

поворачиваясь, заводит последовательно пружины 3, 4, 5,

6 и 7, внешние концы которых закреплены на коробках 8, 9,

10, 11 и 12, а внутренние концы — на втулках этих коробок и

колесе 2. Таким образом колесу 13 сообщается вращение.

Для того чтобы пружины не были заведены выше определен-

ного предела, предусмотрен механизм останова, состоящий

из зубчатых колес 14 и 15 с зубьями а и b, которые после

определенного числа оборотов вала 18 упираются друг в

друга, предотвращая тем самым вал 18 от дальнейшего пово-

рота. Завод пружин может также осуществляться вручную,

при повороте головки 16 по часовой стрелке.

2583

ХРАПОВОЙ МЕХАНИЗМ ПРУЖИННОГО

ПРИВОДА

ЗХ

М

2584

ХРАПОВОЙ МЕХАНИЗМ

ДЛЯ ПРЕОБРАЗОВАНИЯ

ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО

ДВИЖЕНИЯ ВО ВРАЩАТЕЛЬНОЕ

ЗХ

М

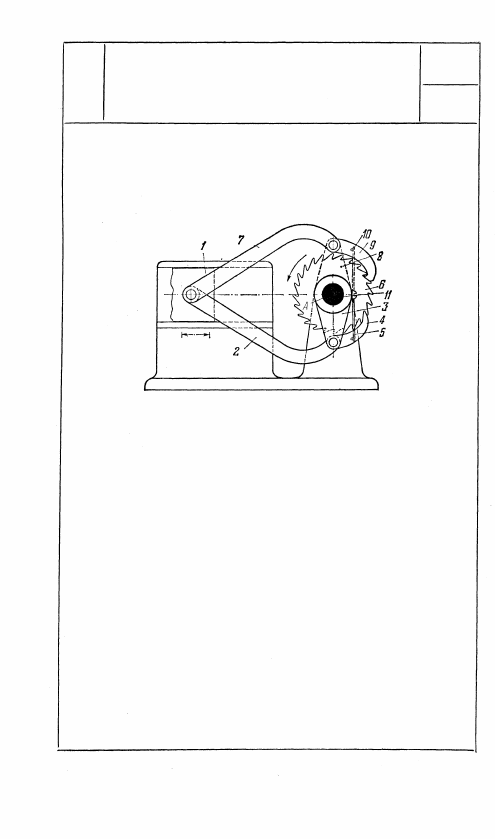

При движении звена 1 слева направо

движение передается через рычаг 2 ры-

чагу 3 с защелкой 4, свободно вращаю-

щемуся на валу 11 вокруг неподвижной

оси А. Защелка 4 под действием пружи-

ны 5 нажимает на зубья храпового ко-

леса 6, которое вместе с валом 11 начинает

вращаться против часовой стрелки. При

движении звена 1 справа налево движение

передается через рычаг 7 рычагу 8, кото-

рый свободно вращается на валу 11.

Защелка 9, упираясь в зубья храпового

колеса под действием пружины 10, пово-

рачивает его вместе с валом 11 в ту же

сторону. Защелка 4 в этом случае скользит

по зубьям храпового колеса 6. Таким

образом, возвратно-поступательное дви-

жение звена 1 преобразуется во враща-

тельное движение вала 11.

366

367

2585

ЗУБЧАТО-ХРАПОВОЙ МЕХАНИЗМ

ПЕРИОДИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ

СКОРОСТЕЙ

ЗХ

М

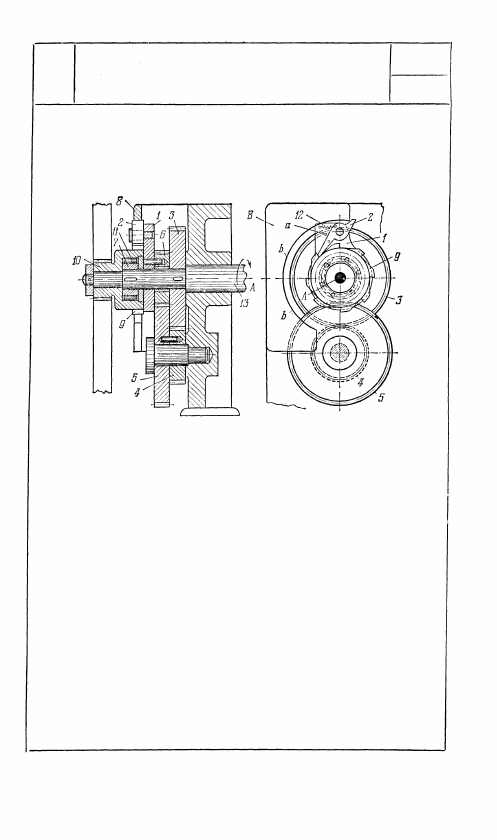

Звену 1, на котором шарнирно закреплена собачка 2,

сообщается вращение посредством зубчатой передачи,

состоящей из колес 3, 4, 5. При этом угловая скорость

вращения звена 1 больше скорости вращения поводка 7,

жестко насаженного на вал 13, вращающийся вокруг

неподвижной оси А. Собачка 2 периодически находится

под воздействием профиля b — b кулачка 8, закреплен-

ного на стойке. При соприкосновении кулачка 8 с про-

филем b — b собачка 2 выходит из зацепления с храповым

колесом 9 и зубчатому колесу 10 сообщается вращение

посредством муфты свободного хода, состоящей из звень-

ев 7 и 11. Как только собачка 2 выйдет из зацепления с ку-

лачком 8, она под действием пружины 12 войдет в зацеп-

ление с храповым колесом 9 и зубчатому колесу 10 сооб-

щается повышенная скорость. Чтобы иметь постоянное

число оборотов колеса 10, собачку 2 выводят из зацепления

с храповым колесом 9, закрепляя ее стопором, входящим

в отверстие а.

4. МЕХАНИЗМЫ С ОСТАНОВКАМИ

(2586—2591)

2586

ХРАПОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ЗХ

О

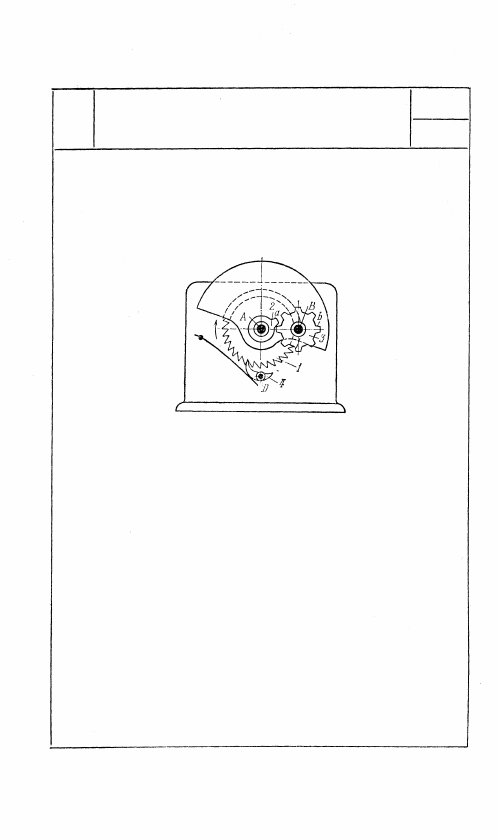

Храповое колесо 1 вращается вокруг

неподвижной оси A. При вращении

храпового колеса 1 в сторону, указан-

ную стрелкой, колесо 2, имеющее

зуб а и жестко связанное с храповым

колесом 1, поворачивает зубчатое ко-

лесо 3, имеющее восемь зубьев, вокруг

неподвижной оси В. При повороте

храпового колеса 1 на восемь оборотов

зубчатое колесо 3 повернется на один

оборот и будет иметь восемь периодов

движения и восемь периодов покоя.

Собачка 4, вращающаяся вокруг не-

подвижной оси D, препятствует по-

вороту храпового колеса 1 в сторону,

обратную указанной стрелкой.
