357

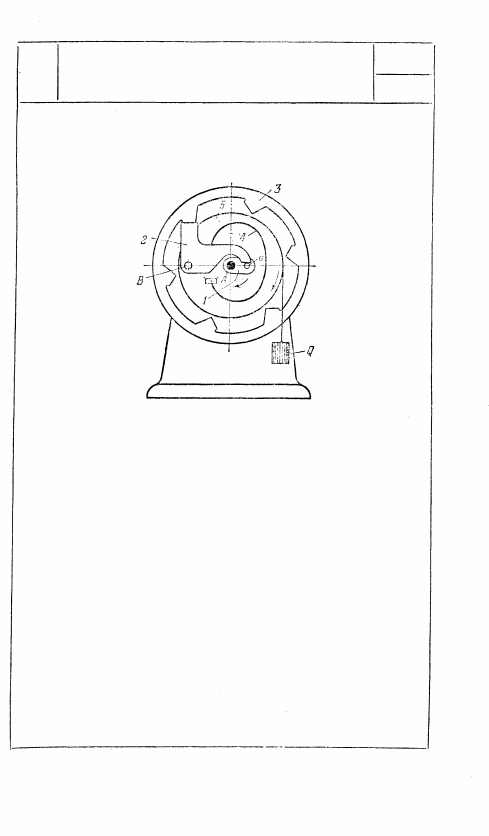

На диск 5, вращающийся вокруг непо-

движной оси A, действует крутящий мо-

мент, создаваемый грузом Q. Один конец

пружины 4 укреплен на диске 5, другой

ее конец действует на собачку 2, которая

в точке В шарнирно соединена с дис-

ком 5. Под действием пружины 4, которая

воздействует через собачку 2 на штифт а

звена 1, последнее поворачивается. При

этом собачка 2 выходит из зацепления

с неподвижным храповым колесом 3 и

диск 5 начинает поворачиваться под

влиянием груза Q до тех пор, пока со-

бачка 2, упираясь в штифт а звена 1,

остановленного специальным устрой-

ством, не показанным на чертеже, не войдет

в зацепление со следующим зубом коле-

са 3. При повороте диска 5 производится

натяжение пружины 4, что вызывает

повторение процесса.

2574

ХРАПОВОЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

ЗХ

м

2575

ЗУБЧАТО-РЫЧАЖНЫЙ

ХРАПОВОЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

ЗХ

М

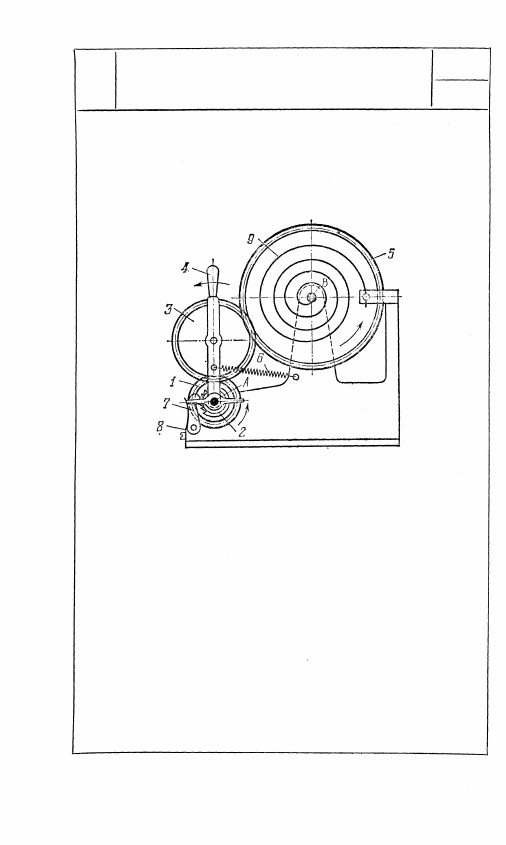

При повороте входного колеса 1, жестко

соединенного с храповиком 2, вокруг не-

подвижной оси А по направлению стрелки

выходное колесо 5 поворачивается вокруг

неподвижной оси В в указанном на чер-

теже направлении. Колеса находятся по-

стоянно в зацеплении посредством ры-

чага 4, на котором укреплены колесо 3 и

пружина 6. Храповое колесо 2 удержи-

вается в требуемом положении собач-

кой 7 и пружиной 8. Возврат колеса 5

в исходное положение осуществляется

посредством пружины 9 при повороте

рычага 4 в указанном на чертеже направ-

лении.

358

359

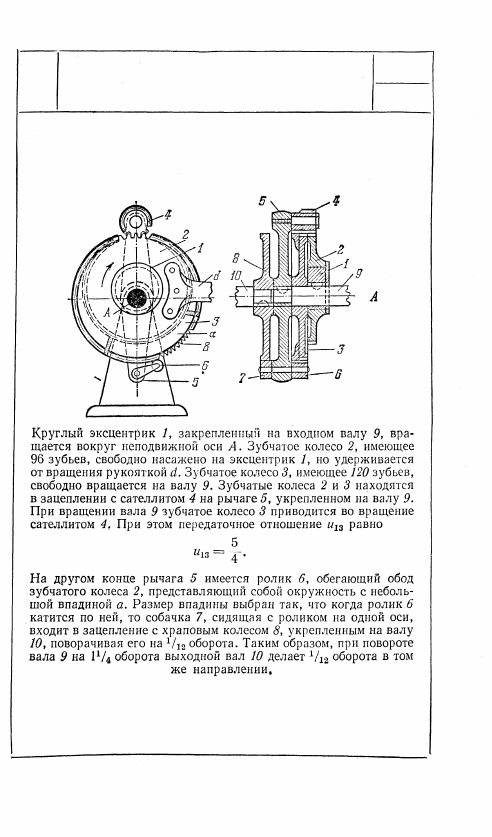

2576

ЗУБЧАТО-ХРАПОВОЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ

ЗХ

м

2577

ЗУБЧАТО-ХРАПОВОЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

зх

м

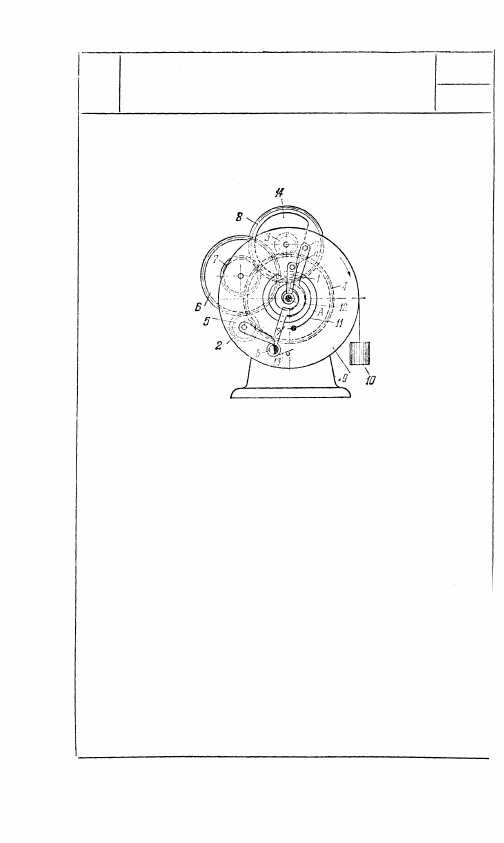

На диск 9, вращающийся вокруг неподвижной оси A,

действует вращающий момент, создаваемый грузом

10. Собачка 2 соединена посредством зубчатых

колес 5, 6, 7 и 8 с колесом 3, находящимся в зацеп-

лении с неподвижным колесом 4. Диск 9 является

поводком в планетарной передаче, состоящей из

колес 3 и 4. Пружина 11 прикреплена к колесу 4

и звену 1 со штифтом а, касающимся звена 12, не-

сущего на своей оси тормозную поверхность b.

Звено 12 под действием пружины 13 касается своим

штифтом с звена 14, жестко соединенного с зубчатым

колесом 3. Под действием спиральной пружины 11

звено 1 поворачивается и поворачивает звено 12,

освобождая собачку 2. Диск 9 поворачивается под

действием груза 10. Колесо 3 обкатывается по не-

подвижному колесу 4 и совершает один оборот

вокруг своей оси, после чего собачка 2 снова за-

тормаживает движение механизма. При этом произ-

водится натяжение пружины 11, так как звено I

в начальный момент движения диска 9 останавли-

вается механизмом, не показанным на рисунке.
