Механизмы в современной технике (Артоболевский) - часть 424

261

2435

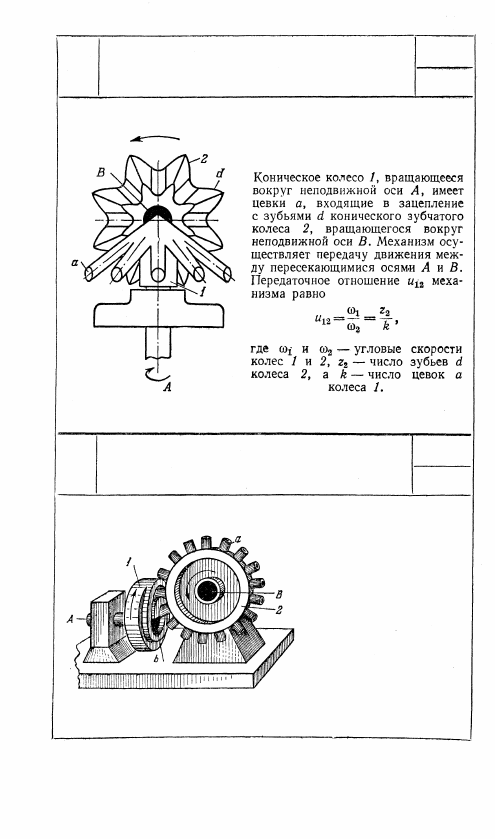

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ ПЕРЕДАЧИ

ЗЦ

Т

262

Колесо 1, вращающееся

вокруг неподвижной оси

A, имеет спиральный паз

b, который входит в за-

цепление с цевками а

цевочного колеса 2, вра-

щающегося вокруг непод-

вижной оси В. Механизм

позволяет передавать не-

прерывное вращение меж-

ду непересекающимися

взаимно перпендикуляр-

ными осями.

2437

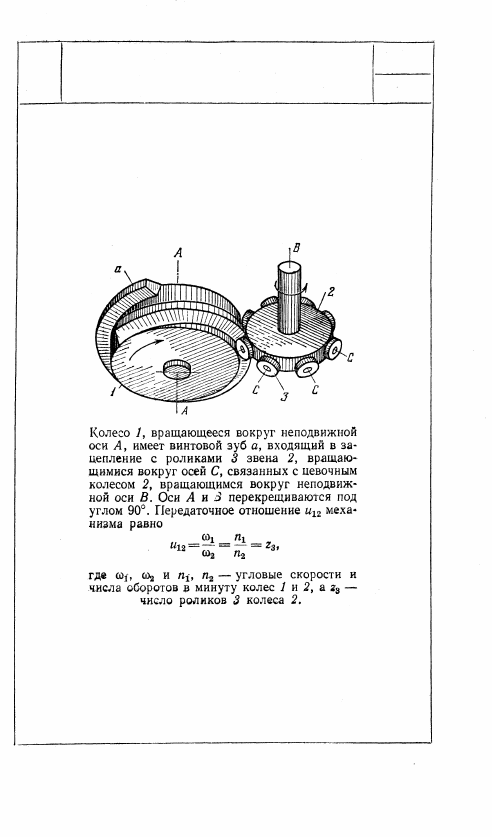

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ЗЦ

Т

2436

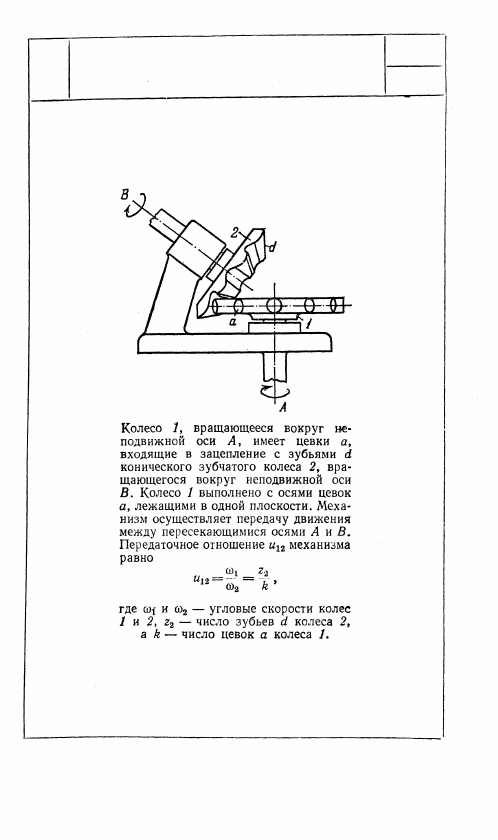

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ ПЕРЕДАЧИ

ЗЦ

Т

2438

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ЗЦ

Т

263

264

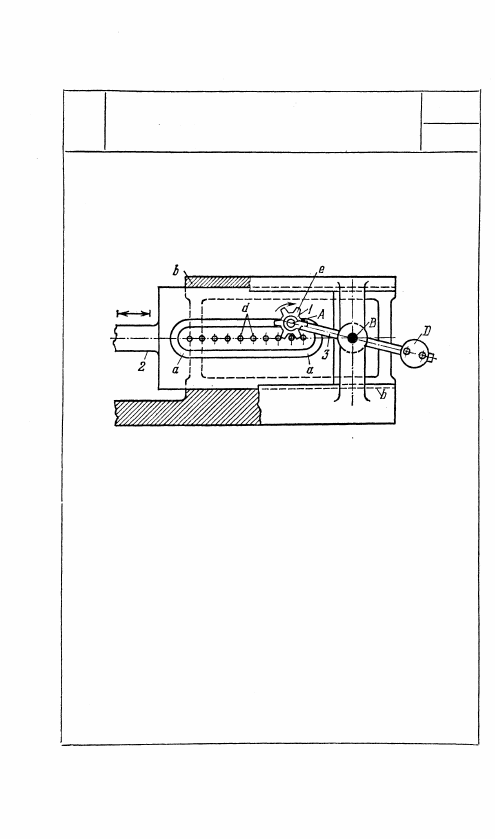

Зубчатое колесо 1, вращающееся вокруг оси A, входит

в зацепление с рейкой 2, имеющей цевки d. Ось А колеса

1 скользит в пазу а рейки 2, имеющем прямолинейные

и круговые участки. Колесо 1 входит во вращательную

пару А с рычагом 3, вращающимся вокруг неподвижной

оси В. При равномерном непрерывном вращении колеса

1 в одном и том же направлении рейка 2 движется равно-

мерно возвратно-поступательно в неподвижных направ-

ляющих b. Изменение направления движения рейки 2

обеспечивается дуговыми участками паза а. При пере-

ходе колеса 1 из верхнего в нижнее положение и на-

оборот рейка 2 движется неравномерно. Профили

зубьев е колеса 1 очерчены по кривым, эквидистантным

эвольвенте круга. Груз D уравновешивает силу тяжести

колеса 1.

2439

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

ЗЦ

Ч

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2439)
