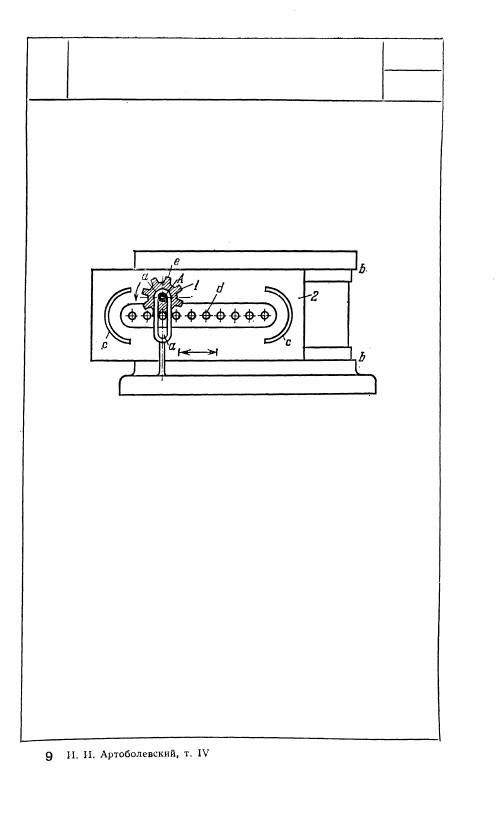

Зубчатое колесо 1, вращающееся вокруг непод-

вижной оси A, входит в зацепление с рейкой 2,

имеющей цевки d. Ось А колеса 1 скользит

в неподвижной прорези а. При равномерном

непрерывном вращении колеса 1 в одном и том

же направлении рейка 2 движется равномерно

возвратно-поступательно вдоль неподвижных

направляющих b. Изменения направления дви-

жения рейки 2 обеспечиваются профилирован-

ными дугами с. При переходе колеса 1 из верх-

него в нижнее положение и наоборот рейка 2

движется неравномерно. Профили зубьев е

колеса 1 очерчены по кривым, эквидистантным

эвольвенте круга.

2431

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

ЗЦ

Т

2432

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ФАСОННОЙ РЕЙКОЙ

ЗЦ

Т

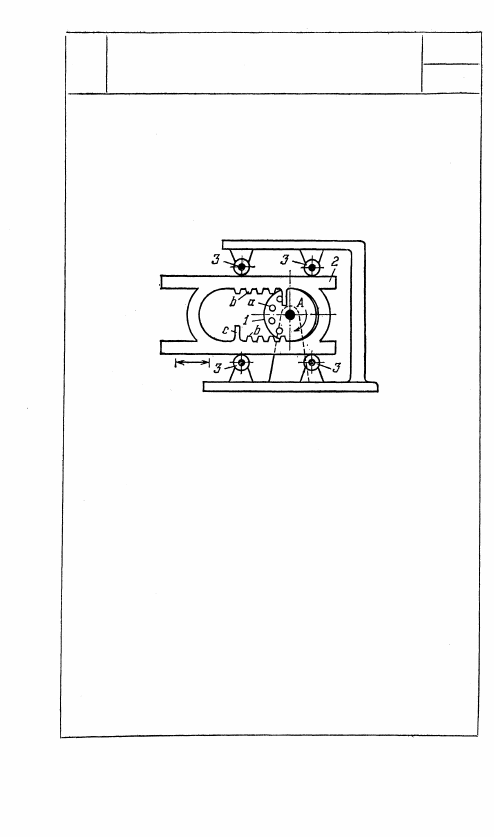

Колесо 1 с цевками а, вращающееся

вокруг неподвижной оси A, входит

попеременно в зацепление с нижней и

верхней частями фасонной рейки 2,

имеющей зубья d и прямолинейные

и дуговые участки. Рейка 2 скользит

по направляющим роликам 3. При

равномерном непрерывном вращении

колеса 1 в одном и том же направлении

рейка 2 движется возвратно-поступа-

тельно с постоянной скоростью в период

времени нахождения в зацеплении

цевок а с зубьями b и неравномерно

по синусоидальному закону в период

времени нахождения в зацеплении

цевок а с удлиненными зубьями с.

258

259

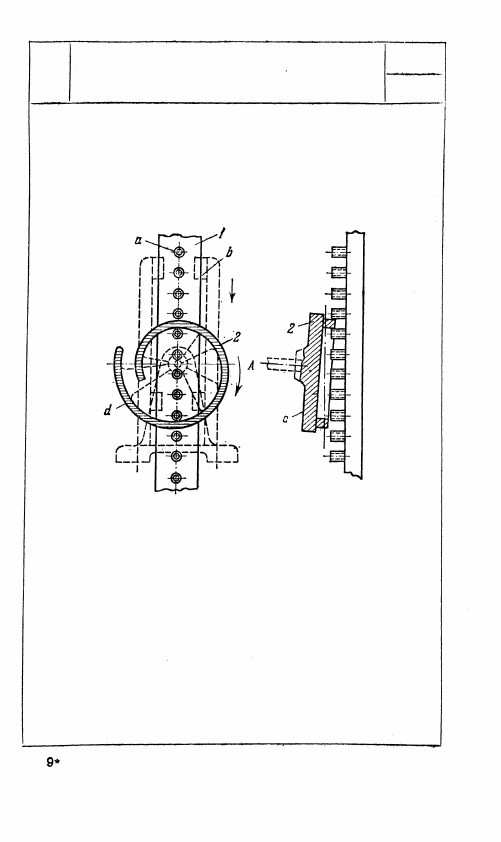

Рейка 1, имеющая цевки а, скользит в направ-

ляющих b. Колесо 2 имеет один спирального

вида зуб d, который расположен на диске с

колеса 2, вращающегося вокруг неподвижной

оси А, имеющей малый угол наклона к плос-

кости рейки 1. При равномерном вращении

колеса 2 рейка 1 перемещается неравномерно.

За один оборот колеса 2 рейка перемещается

на одну цевку.

2435

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

ЗЦ

Т

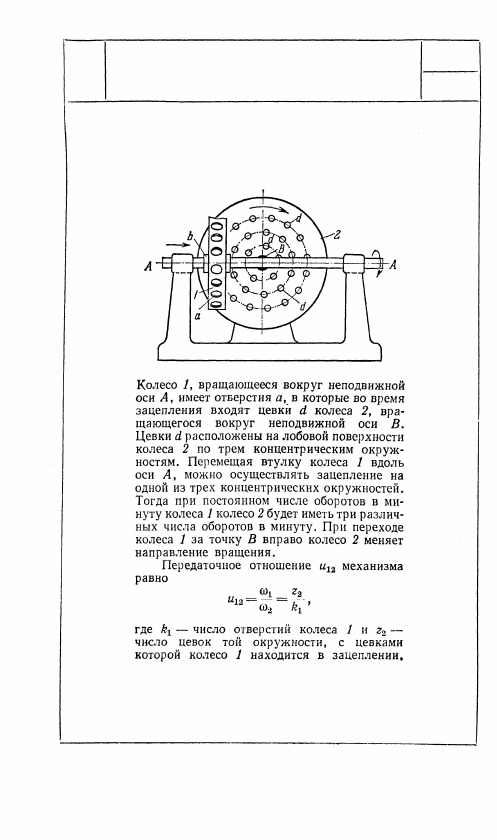

2434

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

ЛОБОВОЙ ПЕРЕДАЧИ

ЗЦ

Т
