Механизмы в современной технике (Артоболевский) - часть 421

2424

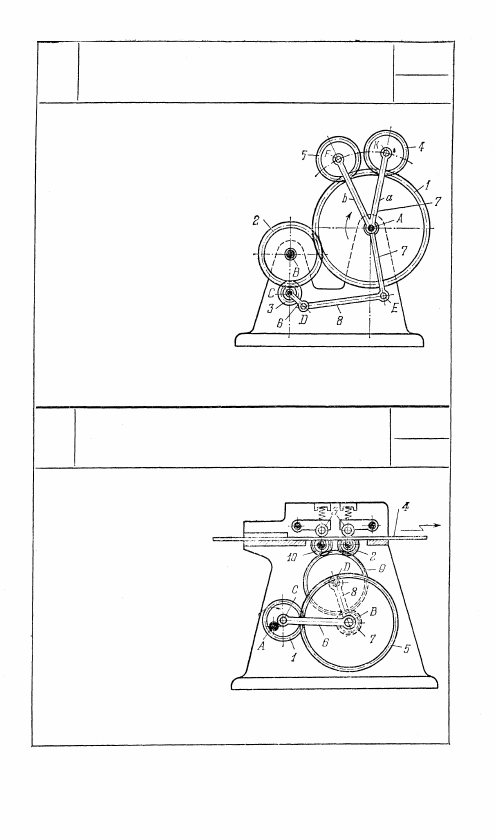

ЗУБЧАТО-РЫЧАЖНЫЙ
МЕХАНИЗМ ВАЛЬЦОВ

ЗР

ЦУ

Зубчатое колесо 1, вращаю-

щееся вокруг неподвижной оси

А, входит в зацепление с зуб-

чатым колесом 2, вращающимся

вокруг неподвижной оси В.

Колесо 2 входит в зацепление

с зубчатым колесом 3, вра-

щающимся вокруг неподвиж-

ной оси С. С колесом 3 жестко

скреплен кривошип 6, входя-

щий во вращательную пару D

с шатуном 8. Шатун 8 входит

во вращательную пару Е с ко-

ромыслом 7, имеющим Y-образ-

ную форму, вращающимся во-

круг неподвижной оси А. С ко-

лесом 1 жестко скреплено боль-

шое вальцовое колесо, диаметр

которого равен диаметру ко-

леса 1. На  л у ч а х а и b коро-

мысла 7 установлены два валь-

цовых ролика, вращающихся

вокруг осей К и F. Эти ролики

жестко соединены с зубчатыми

колесами 4 и 5, входящими в зацепление с колесом 1. При вращении

колеса 1 коромысло 7 совершает одно полное качание за один оборот

колеса 3.

2425

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ОБРАБОТКИ  Л Ь Н Я Н Ы Х ВОЛОКОН

ЗР

ЦУ

Эксцентрично за крепленное

зубчатое колесо 1, враща-

ющееся вокруг неподвиж-

ной оси A, входит в зацеп-

ление с зубчатым колесом 5.

С колесом 5 жестко связано

колесо 7, вращающееся вме-

сте с ним вокруг оси В на

звене 6. Звено 6 входит во

вращательные пары С и В

с колесом 1 и звеном 8,

вращающимся вокруг непо-

движной оси D. Колесо 7

входит в зацепление с коле-

сом 9, вращающимся вокруг

оси D. Колесо 9 посредством

зубчатых колес 10 приводит

во вращение жестко связан-

ные с ними ролики 2. При

равномерном вращении ко-

леса 1 ролики 2 возвратно-прерывистым движением перемещают волок-

нистый материал 4 между роликами 2 и нажимными роликами 3.

249

2426

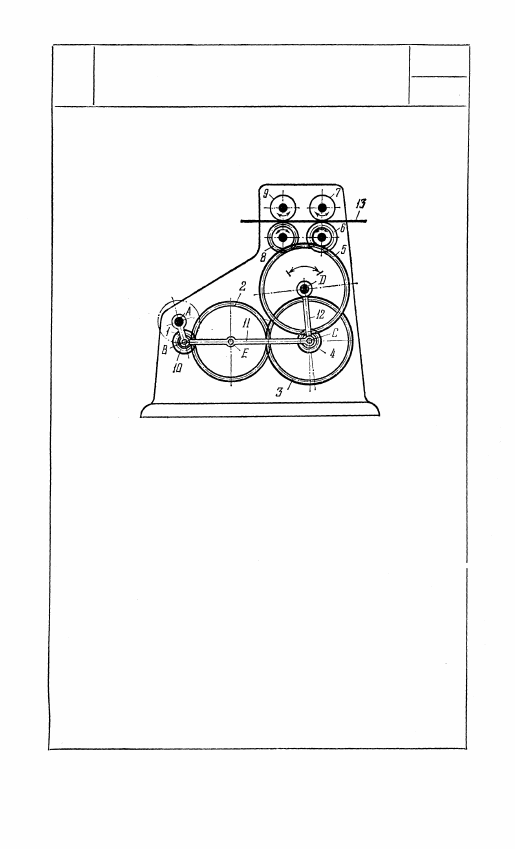

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ЛЬНОТРЕПАЛКИ

ЗР

ЦУ

С кривошипом 1, вращающимся вокруг не-

подвижной оси А, жестко связано зубчатое

колесо 10, входящее в зацепление с зубчатым

колесом 2, вращающимся вокруг оси Е шату-

на 11. Колесо 2 входит в зацепление с коле-

сом 3, вращающимся вокруг оси С. Зубчатое

колесо 4, жестко связанное с зубчатым коле-

сом 3, входит в зацепление с колесом 5,

вращающимся вокруг неподвижной оси D.

Шатун 11 входит во вращательные пары В

и С с кривошипом 1 и коромылом 12, вращаю-

щимся вокруг неподвижной оси D. При равно-

мерном вращении кривошипа 1 колесо 5

совершает за полный цикл движения меха-

низма два вращения в противоположных

направлениях. При этом через зубчатые

колеса 6 и 8 приводятся в возвратно-враща-

тельное движение рифленые валики 7, 9,

воздействуя на обрабатываемый материал 13.

XV

ЗУБЧАТО-ЦЕВОЧНЫЕ

МЕХАНИЗМЫ

ЗЦ

1. Механизмы трехзвенные общего назначения Т

(2427—2438). 2. Механизмы четырехзвенные общего

назначения Ч (2439). 3. Механизмы многозвенные

общего назначения М (2440—2443). 4. Механизмы

с остановками О (2444—2469). 5. Механизмы маль-

тийских крестов МК (2470—2497). 6. Механизмы

сортировки, подачи и питания СП (2498—2499).

7. Механизмы прочих целевых устройств ЦУ

(2500—2505).
