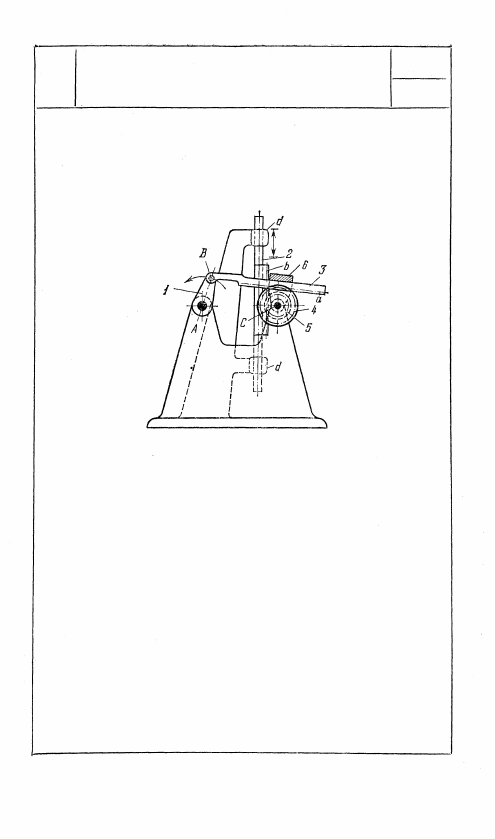

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ

ДОЛБЕЖНОГО СТАНКА

ЗР

ЦУ

Кривошип 1, вращающийся вокруг не-

подвижной оси A, входит во вращатель-

ную пару В со звеном 3, имеющим зуб-

чатую рейку а, входящую в зацепление

с зубчатым колесом 4, вращающимся

вокруг неподвижной оси С. С колесом

4 жестко связано колесо 5, входящее

в зацепление с рейкой b звена 2, сколь-

зящего в неподвижных направляющих

d — d. Звено 6 поворачивается во-

круг оси С, входя в поступательную

пару со звеном 3 и обеспечивая пос-

тоянство зацепления рейки а с коле-

сом 4. При вращении кривошипа 1

звено 2 совершает возвратно-посту-

пательное движение.

245

246

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси В, входит в зацепление

с зубчатым колесом 10, вращающимся вокруг

неподвижной оси А. Колесо 10 входит во

вращательную пару С с ползуном 5, cкользя-

щим в прорези а кулисы 6, вращающейся

вокруг неподвижной оси O. Кулиса 6 входит

во вращательную пару D со звеном 7, входя-

щим во вращательную пару Е с зубчатым

колесом 4. Колесо 4 входит в зацепление

с неподвижной рейкой 9 и рейкой 3, жестко

связанной с подвижным столом 2, Положение

рейки 3 относительно стола 2 фиксируется

винтом 11. При вращении колеса 1 стол 2

совершает возвратно-поступательное движе-

ние с различными периодами времени прямого

и обратного ходов. При этом стол 2 движется

со скоростью, в два раза большей скорости

точки Е. Для изменения хода стола 2 колесо

10 имеет кулису 8, в которой может перестав-

ляться и укрепляться ось С ползуна 5.

2421

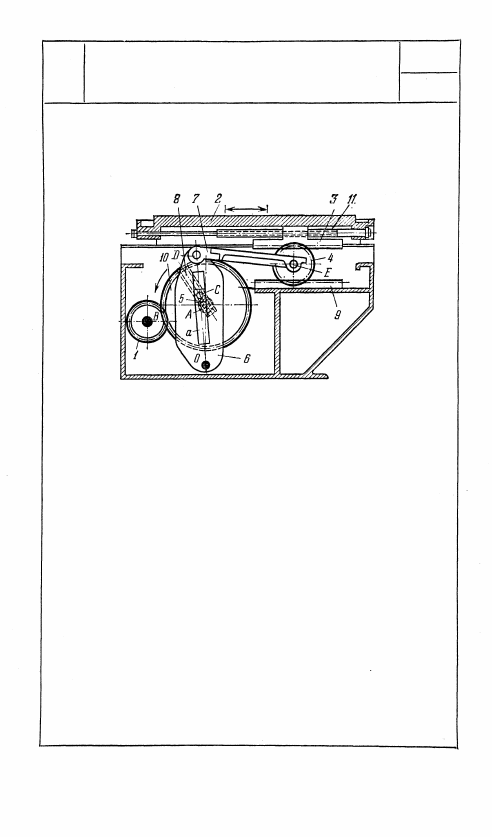

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

СТРОГАЛЬНОГО СТАНКА

ЗР

ЦУ

2422

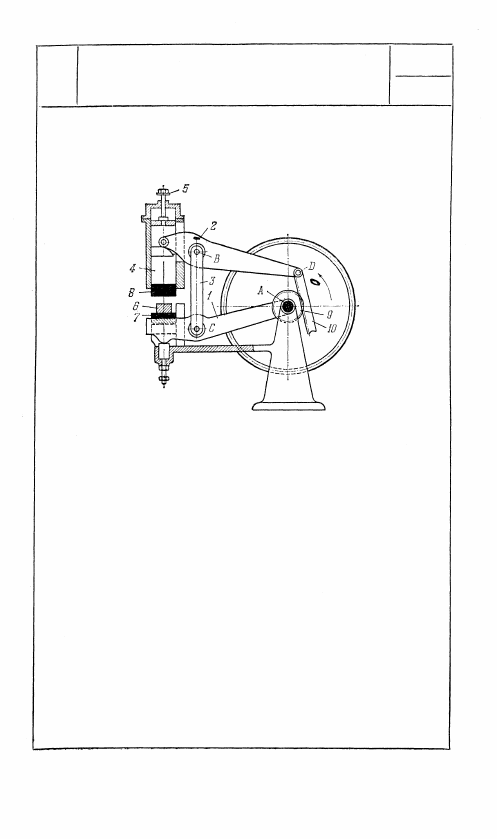

ЗУБЧАТО-РЫЧАЖНЫЙ

МЕХАНИЗМ НОЖНИЦ

ЗР

ЦУ

Механизм ножниц состоит из двух рыча-

гов 1 и 2, соединенных тягой 3, входящей с

ними во вращательные пары С и В. Один

конец рычага 2 упирается в суппорт 4

верхнего ножа 8, а другой конец входит

во вращательную пару D с зубчатой рей-

кой 10, которая входит в зацепление

с зубчатым колесом 9, вращающимся

вокруг неподвижной оси А. Рычаг 1

является суппортом нижнего ножа 7.

Другой конец рычага 1 свободно повора-

чивается вокруг оси А. При вращении

колеса 9 верхний нож 8 опускается.

После того как верхний нож 8 подойдет

к разрезаемой детали 6, его движение

приостанавливается упорной гайкой 5 и

при дальнейшем вращении колеса 9 рычаг

2 под действием тяги 3 поднимает суппорт

нижнего ножа 7, производя разрезание.

247

2423

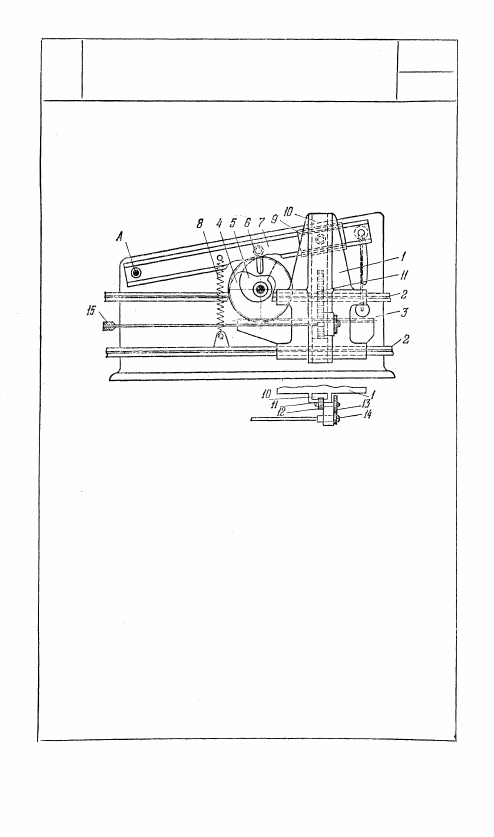

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ НАРЕЗАНИЯ ВИНТОВОЙ КАНАВКИ

В СТВОЛЕ ОРУЖИЯ

ЗР

ЦУ

При перемещении каретки 1 по направляющей 2 зубча-

тая рейка 3, жестко связанная с кареткой 1, приводит

во вращение зубчатое колесо 4, вращающееся вокруг

неподвижной оси, жестко связанное с кулачком 5.

При этом штанга 7 с роликом 6, находящаяся под воз-

действием пружины 8, поворачивается вокруг неподвиж-

ной оси A. По штанге 7 перемещаются салазки 9, кото-

рые шарнирно соединены с поперечными салазками 10.

Салазки 10 перемещаются в выемке каретки 1, а рейка

11, соединенная с салазками 10, приводит в движение

зубчатые колеса 12, 13, 14, отчего фрезе 15 сообщается

вращение. Перемещение фрезы 15 осуществляется за

счет передвижения каретки 1. Таким образом, фрезе 15

сообщается винтовое движение, необходимое для наре-

зания канавки в стволе оружия.
