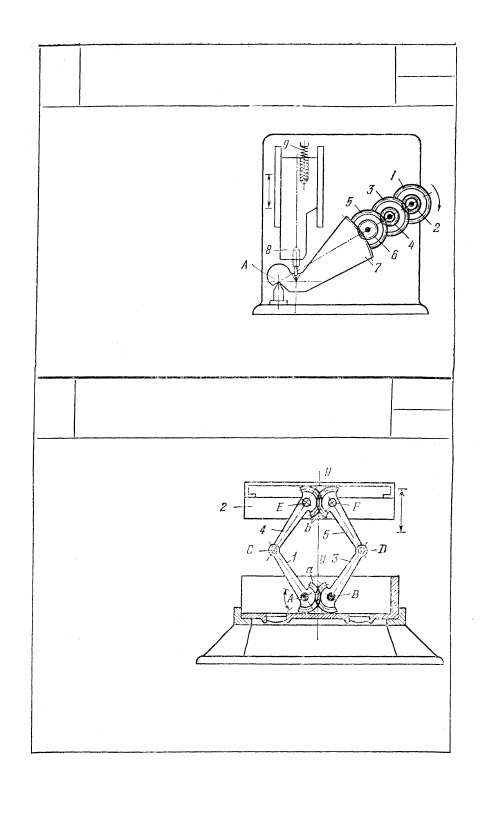

ЗУБЧАТО-РЫЧАЖНЫЙ

МЕХАНИЗМ МИКРОСКОПА

ЗР

ЦУ

Вращение зубчатого колеса 1

передается через зубчатые

колеса 2, 3, 4, 5 и 6 зубча-

тому сектору 7, имеющему

опору в точке А. Вращение

сектора преобразуется в по-

ступательное движение зве-

на 8. Пружина 9 служит для

устранения возможных зазо-

ров механизма. Чтобы сила,

развиваемая пружиной 9, не

вызывала самопроизвольного

опускания звена 8, зубчатое

колесо 6 имеет фрикционную

шайбу (на рисунке не пока-

зана), которая трением уравновешивает силу, развиваемую

пружиной.

2408

ЗУБЧАТО-РЫЧАЖНЫЙ

МЕХАНИЗМ СТЕРЕОСКОПА

ЗР

ЦУ

Звенья 1 и 3, вращаю-

щиеся вокруг непод-

вижных осей А и В,

имеют равные зубча-

тые секторы а, входя-

щие в зацепление. Зве-

но 1 входит во враща-

тельную пару С со зве-

ном 4, а звено 3 входит

во вращательную пару

D со звеном 5. Звенья

4 и 5, входящие во

вращательные пары Е и F со звеном 2, имеют равные зубчатые

секторы b, входящие в зацепление. Длины звеньев механизма

удовлетворяют условиям АС = BD и СЕ = DF. При вращении

звена 1 звено 2 перемещается поступательно вдоль оси у — у.

237

2409

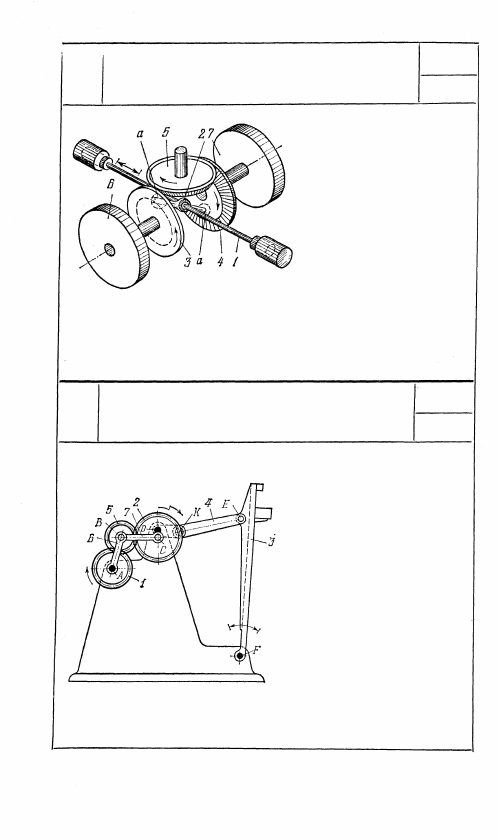

ЗУБЧАТО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЧЕЛНОКА

ЗР

ЦУ

Вращение конического

зубчатого колеса 5 пере-

дается коническим зубча-

тым колесам 3 и 4, движу-

щимся с равными угло-

выми скоростями в про-

тивоположных направле-

ниях. При этом центр

челнока 2, который пово-

рачивается вокруг штока

1 и соединен с колесами

3 и 4 сферическими шар-

нирами а, совершает воз-

вратно-поступательное движение вместе со штоком 1. Ведущим

звеном может быть также шток 1, возвратно-поступательное дви-

жение которого в этом случае преобразовывается во вращатель-

ное движение колеса 5. Маховики 6 и 7 служат для прохождения

предельных точек.

2410

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ БАТАНА

ЗР

ЦУ

Зубчатое колесо 1, вращаю-

щееся вокруг неподвижной

оси A, входит в зацепление

с колесом 5, вращающимся

вокруг оси В. Колесо 5 вхо-

дит в зацепление с коле-

сом 2, вращающимся во-

круг эксцентрично распо-

ложенной неподвижной оси

D. Звено 6, вращающееся во-

круг оси A, входит во вра-

щательную пару В со звеном

7, которое входит в свою

очередь во вращательную па-

ру С с колесом 2. Звено 4

входит во вращательные па-

ры K и Е с колесом 2 и бата-

ном 3, вращающимся вокруг

неподвижной оси F. При равномерном вращении колеса 1 колесо

2 вращается неравномерно, обеспечивая требуемый закон колеба-

тельного движения батана 3.

238

2411

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

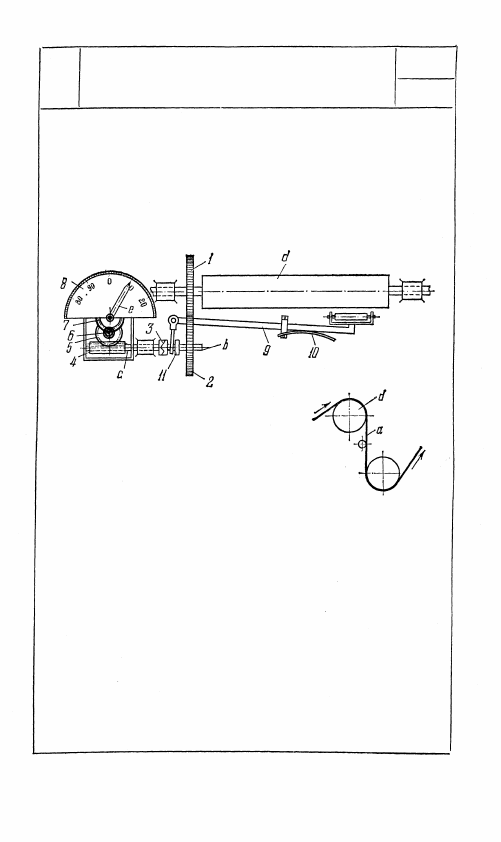

СЧЕТЧИКА МЕТРАЖА БУМАГИ

ЗР

ЦУ

При движении бумаги а вращаются валик d и зубчатое колесо 1,

жестко с ним соединенное, которое при помощи зубчатого колеса

2 передает вращение валику b. При включенной муфте 3 движе-

ние передается валику с и жестко сидящему на нем червяку 4,

от которого посредством трех зубчатых колес 5, 6 и 7 приводится

в движение стрелка е нумератора 8. В момент обрыва бумажного

полотна рычаг 9 опускается и с помощью пружины 10 отводит

соединительную подвижную муфту 11, прекращая работу меха-

низма.

239

240

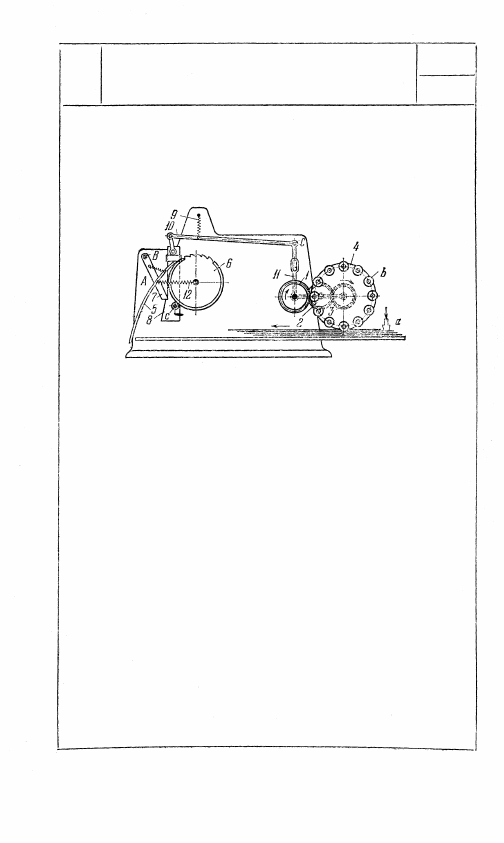

Вращение зубчатого колеса 1 передается с помощью промежу-

точного зубчатого колеса 2 зубчатому колесу 3, находящемуся

на одном валу с цевочным колесом 4. Цевочное колесо 4,

вращаясь, ударяет цевками b по листам бумаги и передвигает

листы в направлении, указанном стрелкой, до заградительного

звена 5. Чтобы двигался только один лист, бумагу укладывают

с некоторым сдвигом, причем вся партия бумаги, кроме верх-

него листа, удерживается тормозной колодкой а. Под давле-

нием листа бумаги звено 5 поворачивается относительно А

на звене 7 и своим верхним концом входит в зацепление с зу-

бом храпового колеса 6. При вращении храповое колесо 6,

нажимая на звено 5, заставляет звено 7 повернуться вокруг

неподвижной оси В, тем самым освобождая звено 8, скользя-

щее в неподвижных направляющих, которое под. действием

пружины 9 поднимается вверх. Рычаг 10 поворачивается

вокруг неподвижной оси С и поворачивает вокруг оси D

обойму 11, поднимая цевочное колесо 4. На одном валу с

храповиком 6 находится эксцентрик (на чертеже не показан),

который, нажимая на ролик с звена 8, опускает его, тем

самым опуская и цевочное колесо 4. Звено 7 прижимается

к звену 8 пружиной 12.

2412

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ ЛИСТОВ БУМАГИ

ЗР

ЦУ
