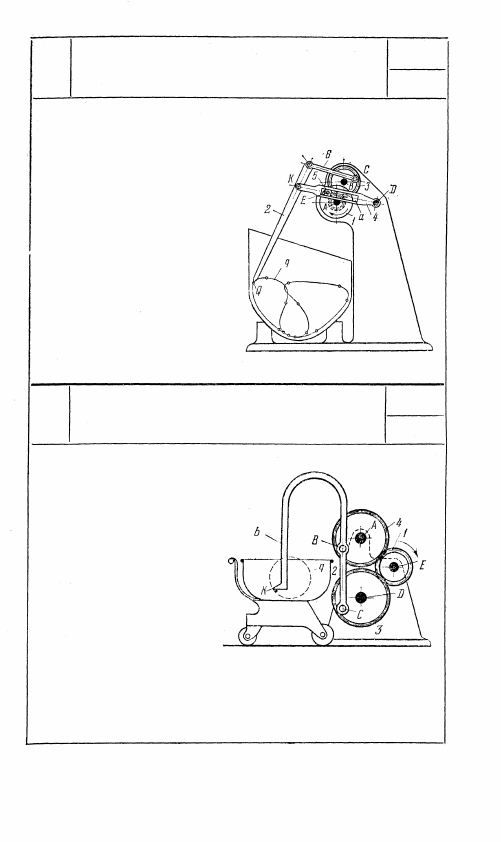

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ТЕСТОМЕСИЛЬНОЙ МАШИНЫ

ЗР

ЦУ

Зубчатое колесо 1, вращающееся

вокруг неподвижной оси А, вхо~

дит в зацепление с зубчатым

колесом 3, вращающимся вокруг

неподвижной оси В. Колесо 1

входит во вращательную пару Е

с ползуном 5, который скользит

в прорези а кулисы 4, вращаю-

щейся вокруг неподвижной оси

D. Колесо 3 входит во враща-

тельную пару С со звеном 6.

Звено 2 входит во вращательные

пары K и F со звеньями 4 и 6.

При вращении колеса 1 звено 2,

являющееся лапой тестомесиль-

ной машины, совершает сложное

движение, а точка Q звена 2

описывает сложную шатунную

кривую q.

2398

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕСТОМЕСИЛЬНОЙ МАШИНЫ

ЗР

ЦУ

Зубчатое колесо 1 вращается

вокруг неподвижной оси Е,

входя в зацепление с зубча-

тыми колесами 4 и 3, вращаю-

щимися вокруг неподвижных

осей A и D. Колеса 4 и 3

входят во вращательные пары

B и С со звеном 2, имеющим

тестомесильную лапу b. Раз-

меры звеньев механизма удо-

влетворяют условиям r

3

 — r

4

,

АВ

 = DC и AD = BC, где

r

3

 и r

4

 — радиусы начальных

окружностей колес 3 и 4. Таким образом, фигура ABCD является

параллелограммом, и, следовательно, при вращении колеса 1

любая точка К лапы b описывает окружность q радиуса r, равного

r = AB.

2399

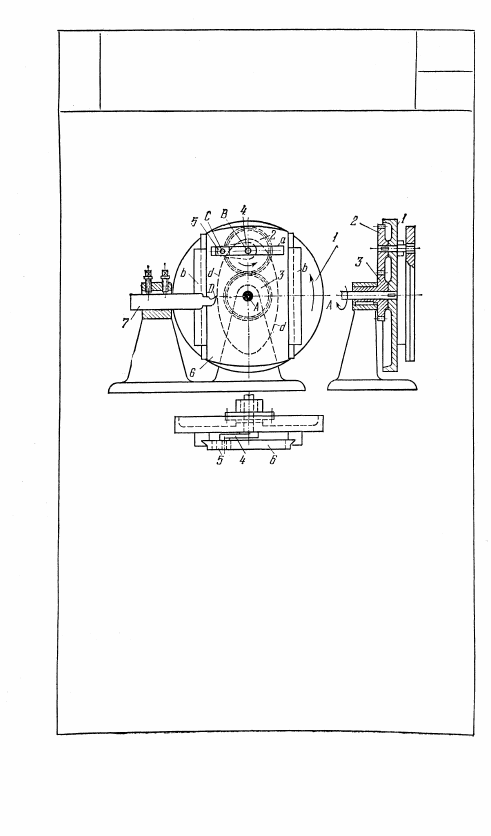

ЗУБЧАТО-КУЛИСНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ПРИСПОСОБЛЕНИЯ

ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

ОВАЛЬНОЙ ФОРМЫ

ЗР

ЦУ

Планшайба 1, вращающаяся вокруг неподвижной

оси А, входит во вращательную пару В с сателлитом

2, входящим в зацепление с неподвижным зубчатым

колесом 3. С сателлитом 2 жестко связан кривошип 4,

входящий во вращательную пару С с ползуном 5,

скользящим в кулисе а плиты 6, скользящей в на-

правляющих b планшайбы 1. Оси кулисы а и направ-

ляющей b взаимно перпендикулярны. Колеса 2 и 3

имеют одинаковые размеры. При вращении план-

шайбы 1 точки плиты 6 описывают кривые овальной

формы. Если с плитой 6 скрепить обрабатываемую

деталь, то резец 7 точкой D будет обрабатывать

деталь, придавая ей форму овала d.

230

2400

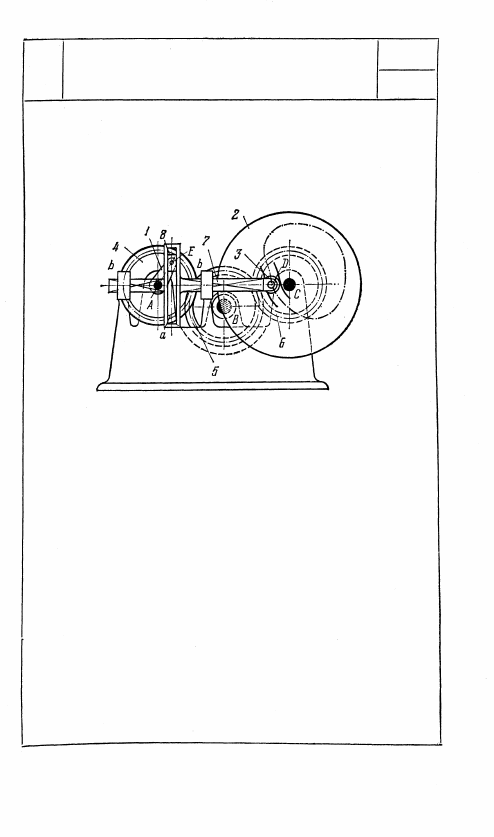

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ОБРАБОТКИ ПАЗА КУЛАЧКА

ЗР

ЦУ

Кривошип 1, вращающийся вокруг неподвиж-

ной оси A, входит во вращательную пару Е

с ползуном 8, скользящим в прорези а ку-

лисы 7, скользящей в неподвижных направ-

ляющих b — b. С кривошипом 1 жестко свя-

зано зубчатое колесо 4, входящее в зацепле-

ние с зубчатым колесом 5, вращающимся
вокруг неподвижной оси В. Колесо 5 входит

в зацепление с зубчатым колесом 6, вращаю-

щимся вокруг неподвижной оси С, с которым

жестко скреплен диск 2, в котором должен

быть обработан паз кулачка. Обработка про-

изводится фрезой 3, вращающейся вокруг

оси D кулисы 7. В рассматриваемом меха-

низме обрабатывается паз кулачка, построен-

ного по синусоидальному закону. Радиусы

начальных окружностей колес 4, 5 и 6 равны

между собой.

231

232

2401

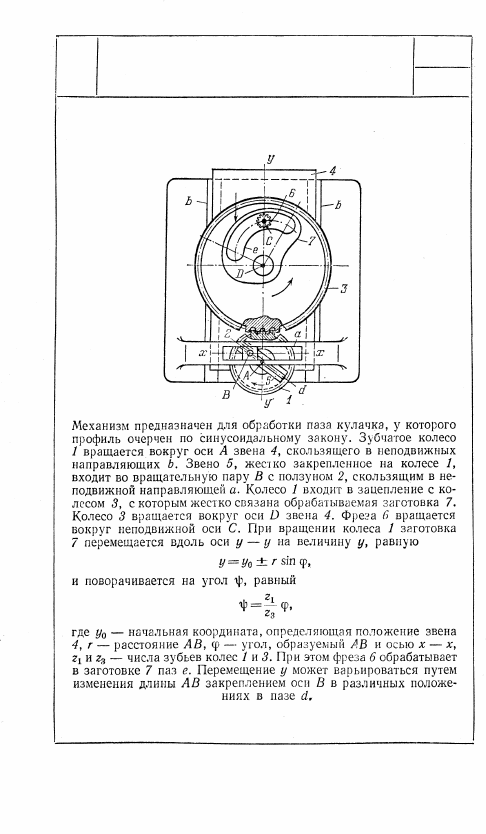

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ОБРАБОТКИ ПАЗА КУЛАЧКА

СИНУСОИДАЛЬНОГО ТИПА

ЗР

ЦУ
