1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2427—2438)

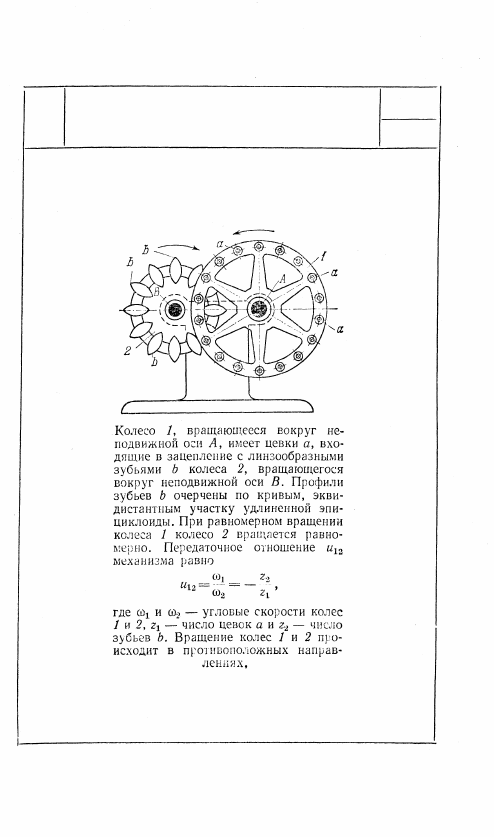

2427

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

РЕЛО С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

ЗЦ

Т

253

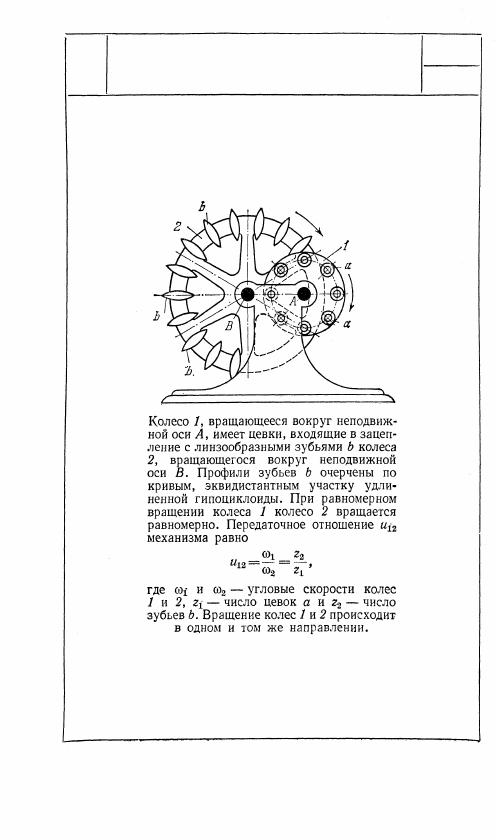

2428

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ РЕЛО

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ЗЦ

Т

254

255

Звено 1, вращающееся вокруг не-

подвижной оси A, имеет три цевки

а, расположенные в вершинах равно-

стороннего треугольника. Расстоя-

ния от оси A до осей цевок а и оси

В равны. Цевки а скользят в прямо-

линейных радиальных прорезях b

кулисы 2, вращающейся вокруг

неподвижной оси В. Оси прорезей

образуют углы 60° друг с другом.

При непрерывном равномерном вра-

щении звена 1 кулиса 2 вращается

равномерно. Передаточное отноше-

ние u

12

 равняется u

12

 = 2. Вращение

звеньев 1 и 2 происходит в одина-

ковых направлениях.

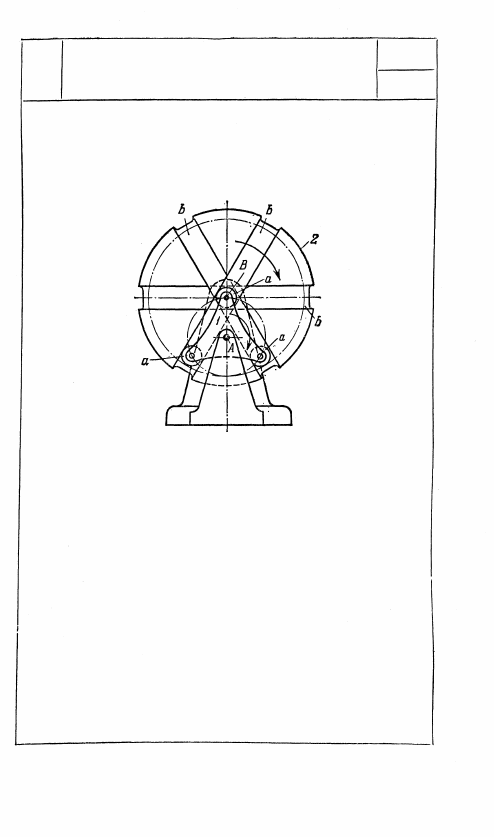

2429

ЗУБЧАТО-ЦЕВОЧНЫЙ

КУЛИСНЫЙ МЕХАНИЗМ

ЗЦ

Т

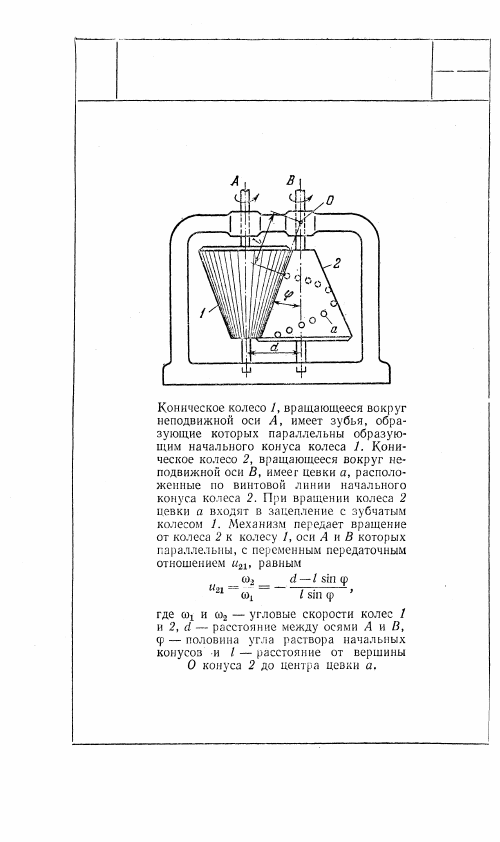

2430

ЗУБЧАТО-ЦЕВОЧНЫЙ

МЕХАНИЗМ РEМЕРА

ЗЦ

Т
