3. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2440—2443)

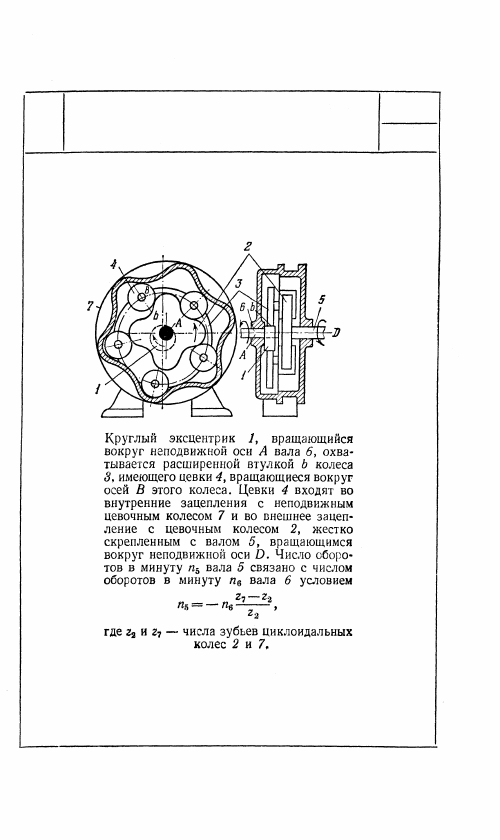

2440

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ЗЦ

М

265

266

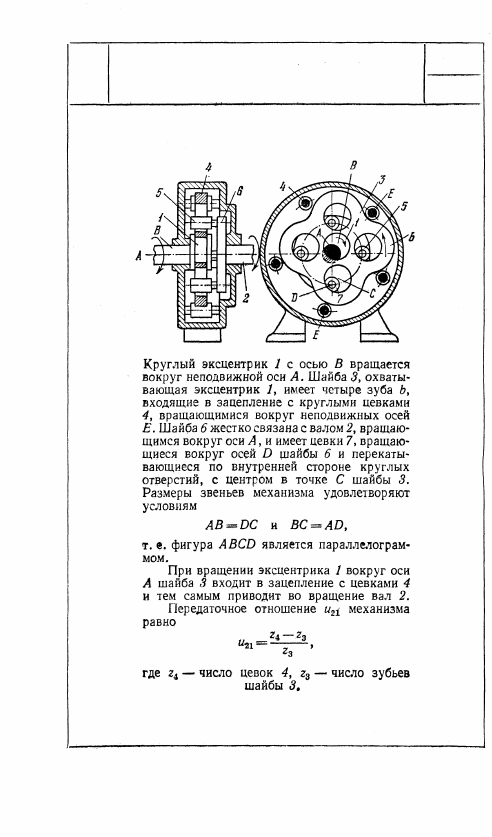

2441

ЗУБЧАТО-ЦЕВОЧНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С ВНУТРЕННИМ

ЗАЦЕПЛЕНИЕМ

ЗЦ

м

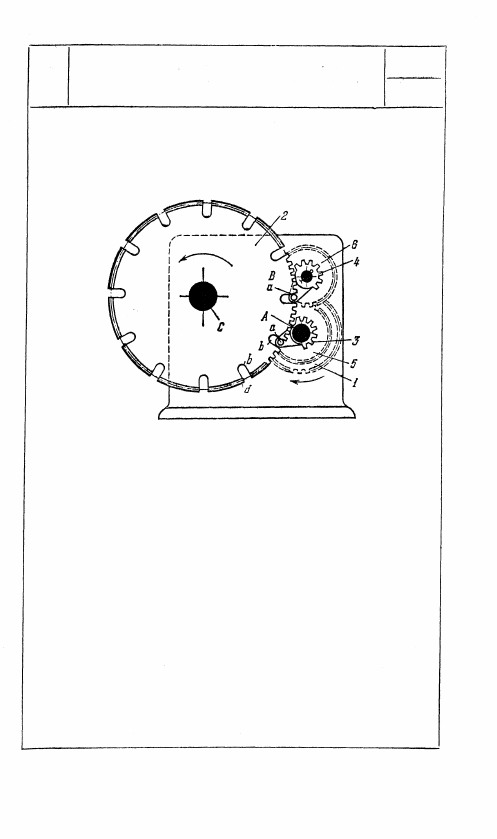

2442

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ НАПРАВЛЕНИЕМ

ВРАЩЕНИЯ ВЫХОДНОГО КОЛЕСА

зц

м

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси А, связано с не показан-

ным на чертеже зубчатым колесом. При

помощи не показанной на чертеже пере-

двигающейся вдоль вала А шпонки с ним

могут быть связаны зубчатый сектор 3

или колесо 5. В первом случае будет вра-

щаться сектор 3, а во втором — колесо 5

и входящее с ним в зацепление колесо 6

с зубчатым сектором 4. В соответствии

с этим колесо 2 можно заставить вращаться

в двух направлениях вокруг неподвижной

оси С. Во время зацепления зубьев сек-

тора 3 или 4 с зубьями d колеса 2 оно

вращается равномерно. При скольжении

цевки а в пазу b колесо 2 вращается

неравномерно.

267

268

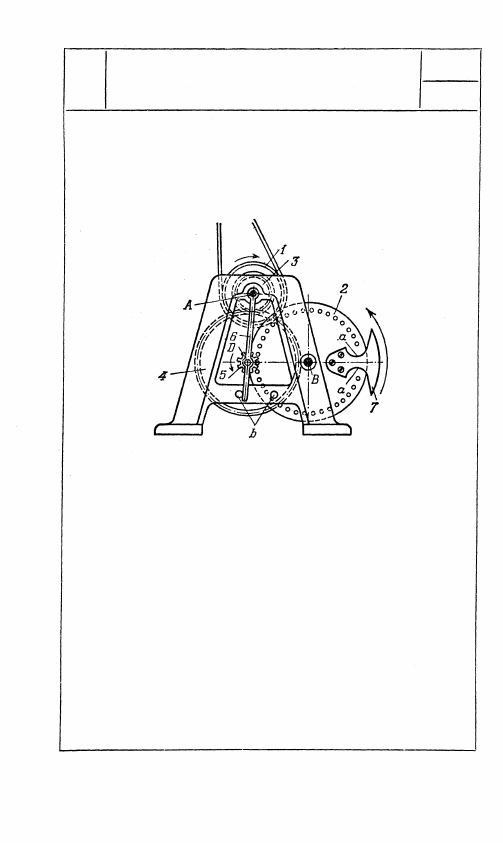

2443

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ НАПРАВЛЕНИЕМ

ВРАЩЕНИЯ ВЫХОДНОГО КОЛЕСА

ЗЦ

М

Зубчатые колеса 3 и 4 приводят во

вращение зубчатое колесо 5, ось D

которого укреплена на рычаге 6,

качающемся относительно оси А. При

вращении шкива 1 цевочное колесо 2,

вращающееся вокруг неподвижной оси

В, периодически меняет направление

вращения, поворачиваясь на угол около

360°. Рычаг 7 с дугами а, передвигаю-

щими ось колеса 5, служит для пере-

вода рычага 6 из одного предельного

положения в другое и для изменения

зацепления колеса 5 с колесом 2.

Размах колебаний рычага 6 ограничи-

вается упорами b.
