11. МЕХАНИЗМЫ ВИБРОМАШИН

И ВИБРОУСТРОЙСТВ (2384—2385)

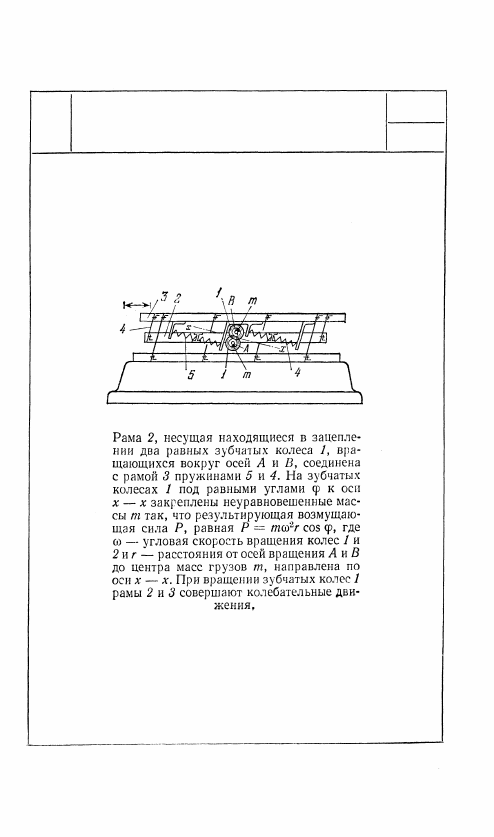

2384

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРОХОТА С УПРУГИМИ ЗВЕНЬЯМИ

ЗР

Вм

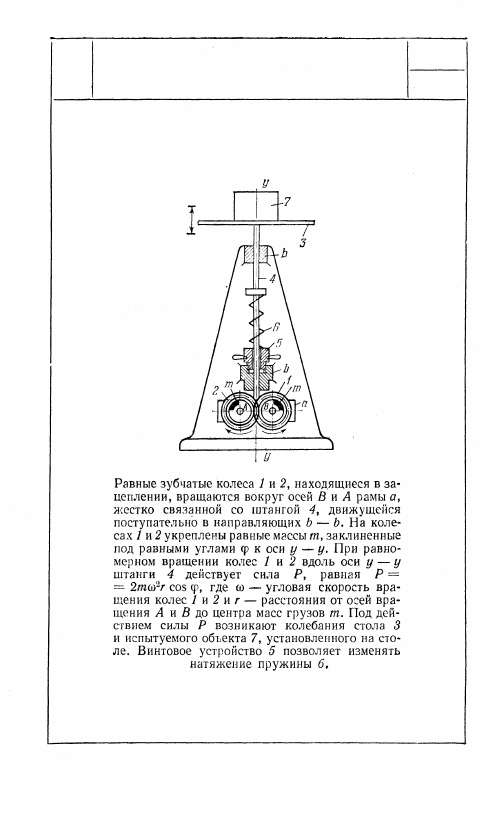

2385

ЗУБЧАТО-ПОЛЗУННЫЙ

МЕХАНИЗМ ВИБРОСТОЛА

3P

Вм

218

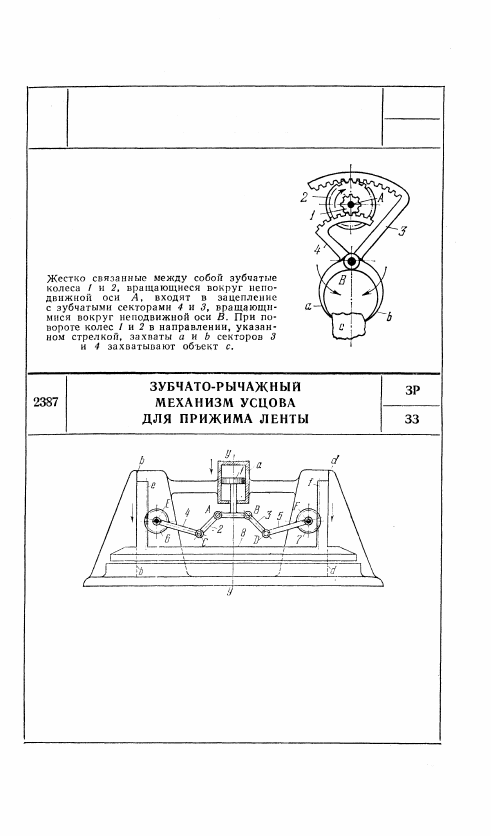

Поршень 1, движущийся поступательно вдоль оси у — у цилиндра а,

входит во вращательные пары А и В со звеньями 2 и 3, входящими во

вращательные пары С и D со звеньями 4 и 5. Звенья 4 и 5, вращаю-

щиеся вокруг неподвижных осей Е и F, имеют зубчатые секторы 6 и 7,

входящие в зацепление с зубчатыми рейками е и f, скользящими вдоль

вертикальных направляющих b — b и d — d. Рейки е и f принадлежат

звену 8. Длины звеньев механизма удовлетворяют условиям АС = BD,

СЕ = FD, r

6

 — r

7

, где r

6

 и r

7

 — радиусы  н а ч а л ь н ы х окружностей

секторов 6 и 7. Точки A и В расположены симметрично относительно

оси у — у. При поступательном движении поршня 1 звено 8 движется

поступательно вдоль оси у — у,  п р и ж и м а я ленту к неподвижной пло-

скости.

219

12. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (2386—2387)

2386

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЗАХВАТА С ЗУБЧАТЫМИ СЕКТОРАМИ

ЗР

33

13. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(2388—2389)

2388

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ

ЗР

МС

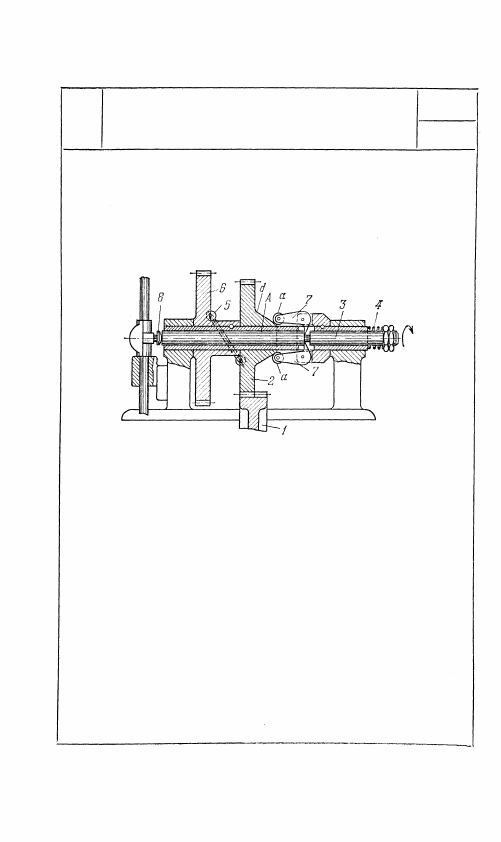

При нормальной нагрузке вращающий момент пере-

дается от колеса 1 колесу 2, свободно насаженному

на полый вал A, и далее посредством рычага 5 —

колесу 6. При этом плунжер 3, находящийся под

действием пружины 4, занимает положение, пока-

занное на рисунке. При повышенной нагрузке

давление на шаровые опоры рычага 5 увеличивается,

и рычаг 5 перемещает колесо 2 вправо относительно

полого вала А. При этом ролики а рычагов 7, пере-

мещаясь по конической поверхности d колеса 2,

отклоняют рычаги 7, которые перемещают плунжер

3 влево, сжимая пружину 4, а плунжер 3, нажимая

на кнопку 8, выключает машину. При уменьшении

нагрузки механизм под действием пружины 4 зани-

мает исходное положение.
