Механизмы в современной технике (Артоболевский) - часть 403





177

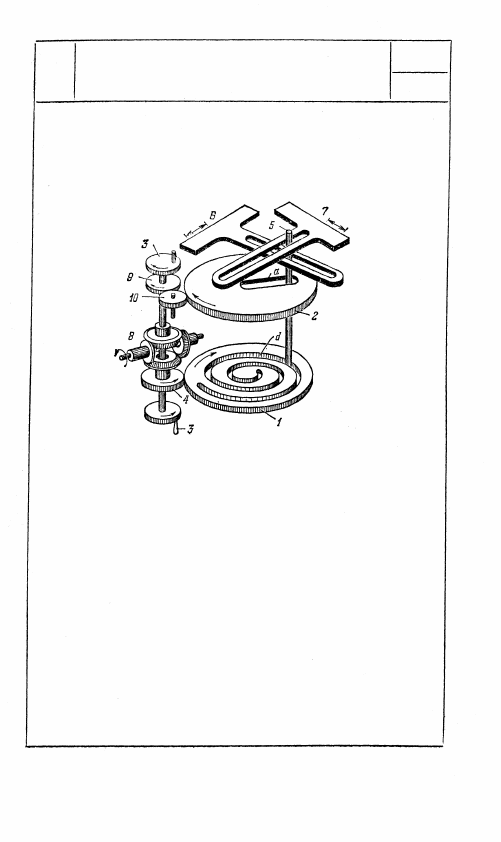

Механизм спирального координатора пред-

назначен для разложения вектора на плос-

кости по осям координат, лежащим в плос-

кости его действия. Поступательные движения

планок 6 и 7, пропорциональные слагающим

по осям координат вектора, задаваемого

величиной расстояния от центра диска 2

до оси пальца 5 и углом поворота диска 1,

осуществляются при помощи пальца 5, сколь-

зящего в спиральном пазу d диска 1 и радиаль-

ным пазом а, принадлежащим диску 2, Паз d

имеет форму архимедовой спирали. Величина

и угол наклона подлежащего разложению век-

тора вводятся в механизм маховичками 3

посредством зубчатых колес 4 и 1, зубчатых

сателлитов 8 и зубчатых колес 9 и 10.

2341

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

СПИРАЛЬНОГО КООРДИНАТОРА

ЗР

МО

2342

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ВИНТОВОГО КООРДИНАТОРА

ЗР

МО

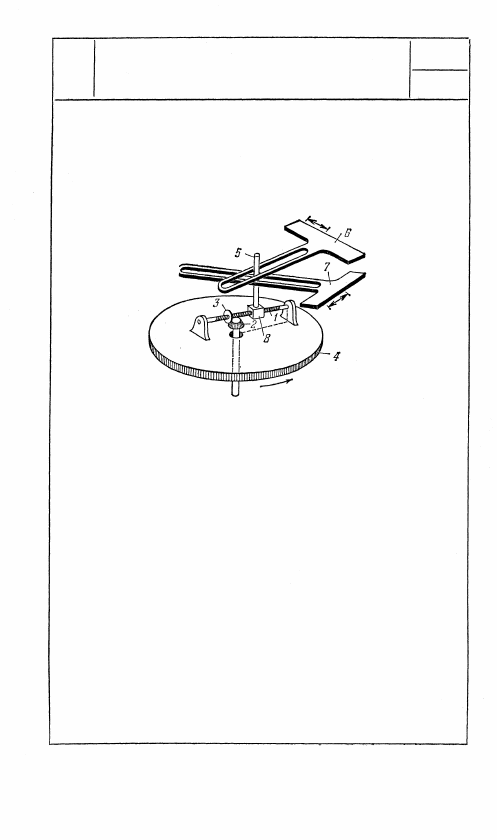

Механизм винтового координатора пред-

назначен для разложения вектора на

плоскости по осям координат, лежащим

в плоскости его действия. Поступательные

перемещения планок 6 и 7, пропорцио-

нальные слагающим по осям координат

вектора, задаваемого величиной расстоя-

ния от центра зубчатого колеса 4 до оси

пальца 5 и углом поворота диска 4, осу-

ществляются при помощи пальца 5, рас-

положенного на ползуне 8, входящем в

винтовую пару с винтом 1. Величина и

угол наклона подлежащего разложению

вектора вводятся посредством конических

колес 2 и 3 и системы зубчатых колес (не

показанных на чертеже), поворачивающих

зубчатое колесо 4.

178

179

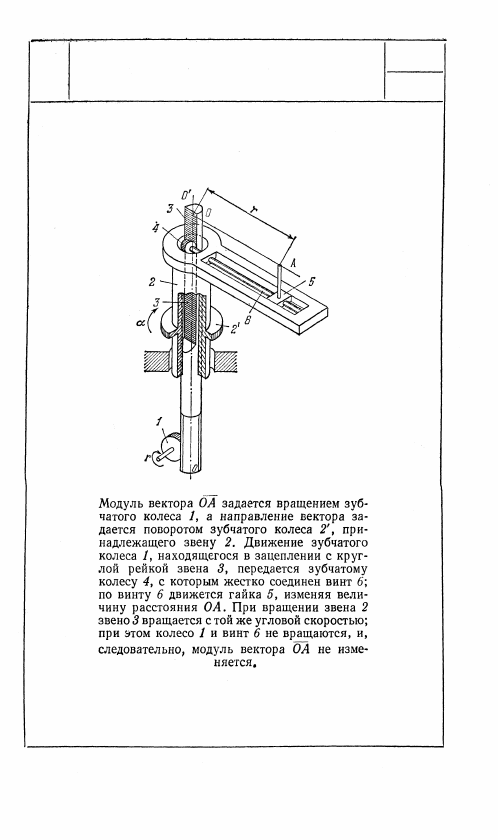

2343

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОЛЯРНОГО КООРДИНАТОРА

ЗР

МО

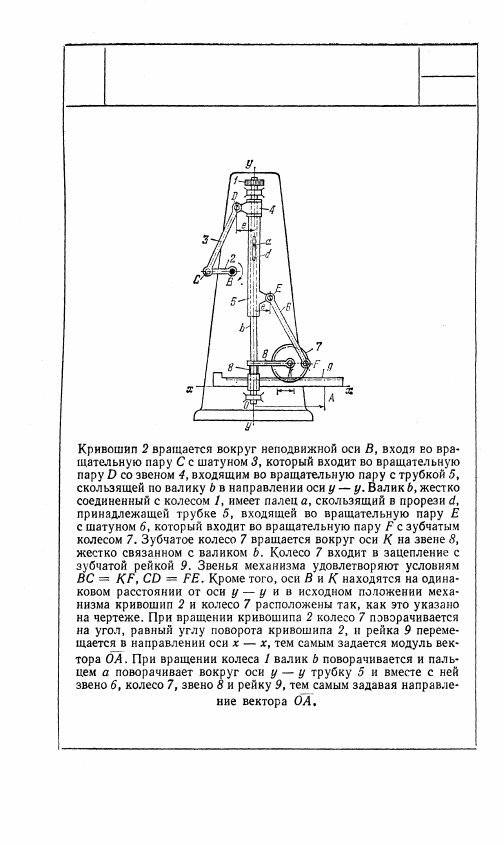

2344

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОЛЯРНОГО КООРДИНАТОРА

ЗР

МО

180
