Механизмы в современной технике (Артоболевский) - часть 404

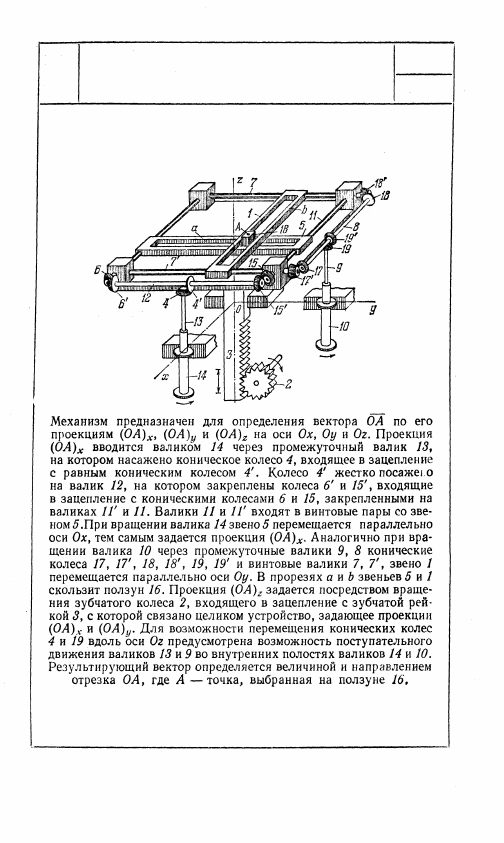

181

2345

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРОСТРАНСТВЕННОГО КООРДИНАТОРА

ЗР

МО

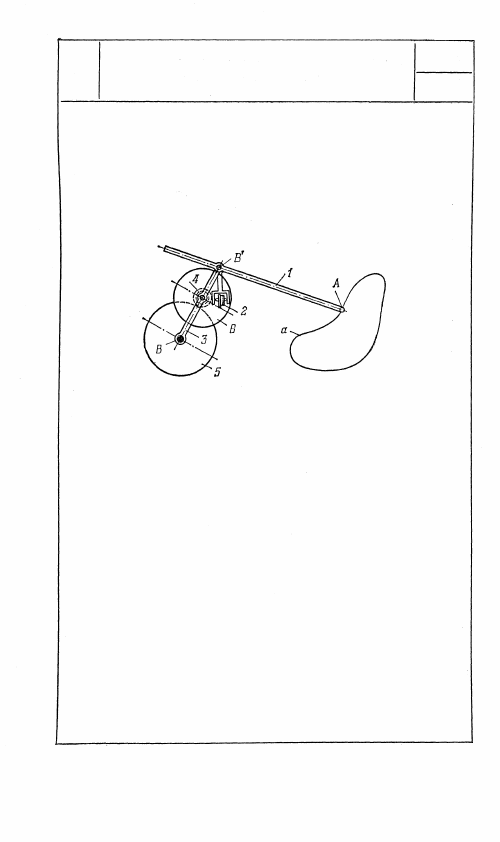

2346

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ПЛАНИМЕТРА

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

ЗР

МО

При обводе кривой а штифтом А рычаг 3,

входящий во вращательную пару В'

с рычагом 1, вращается вокруг оси В не-

подвижного колеса 5. С колесом 5 входит

в зацепление колесо 4, ось которого рас-

положена на рычаге 3. На колесе 4 за-

креплен диск 6, по которому катится и

скользит счетное колесо 2, регистрирую-

щее обведенную площадь. Рамка счетного

колеса 2 жестко соединена с рычагом 1.

182

183

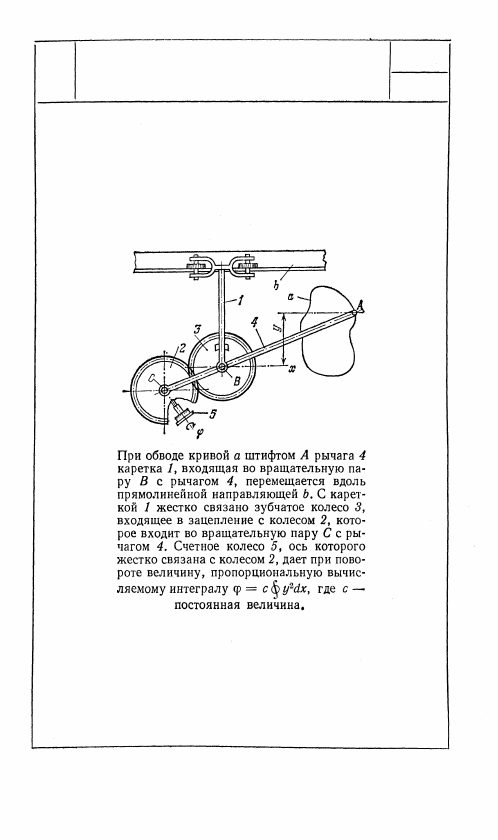

2347

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ПЛАНИМЕТРА

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

ЗР

МО

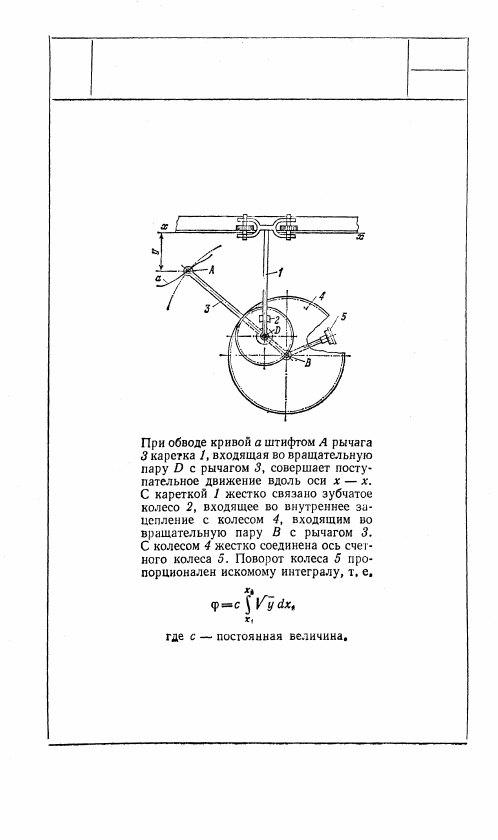

2348

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ПЛАНИМЕТРА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ЗР

МО

184
