Механизмы в современной технике (Артоболевский) - часть 402

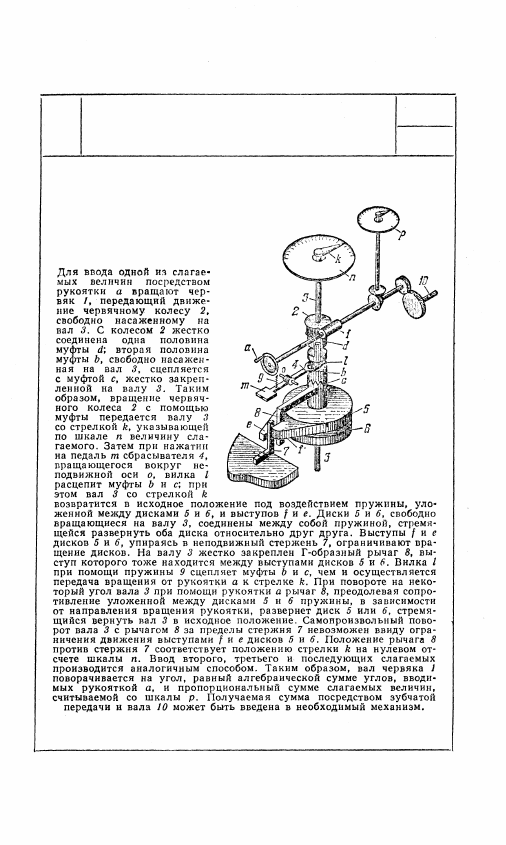

173

2337

ЗУБЧАТО-РЫЧАЖНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

СО СБРАСЫВАЮЩЕЙСЯ СТРЕЛКОЙ

ЗР

МО

5. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (2337—2356)

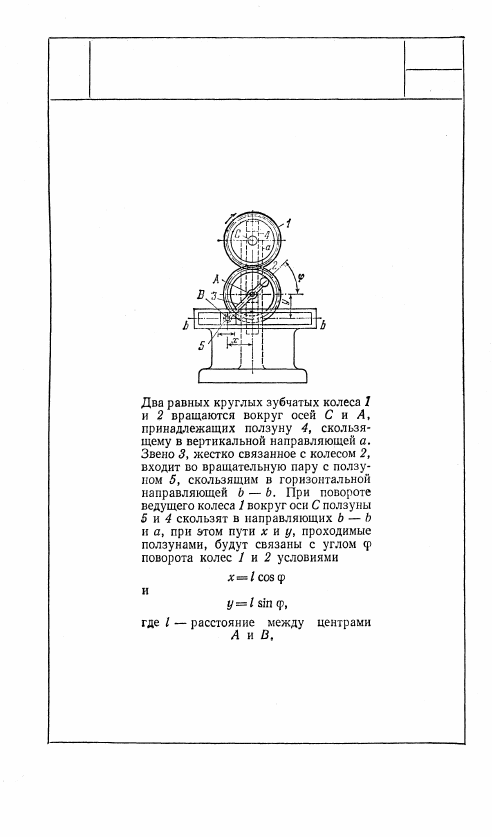

2338

ЗУБЧАТО-РЫЧАЖНЫЙ

КОСИНУСНЫЙ МЕХАНИЗМ

ЗР

МО

174

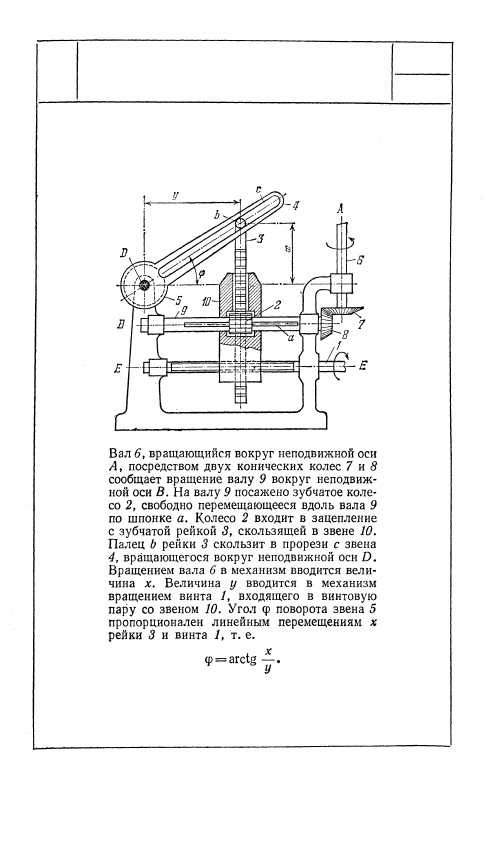

2339

ЗУБЧАТО-ВИНТОВОЙ

ТАНГЕНСНЫЙ МЕХАНИЗМ

ЗР

МО

175

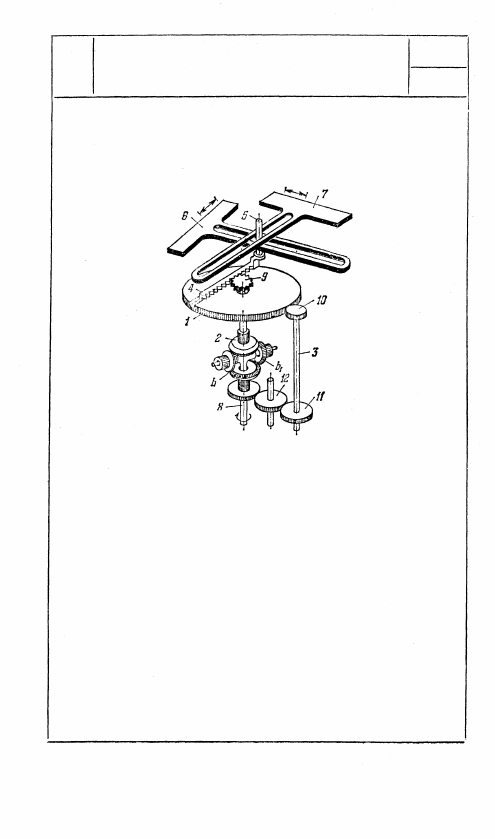

2340

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

РЕЕЧНОГО КООРДИНАТОРА

ЗР

МО

Механизм реечного координатора предназначен для

разложения вектора на плоскости по осям координат,

лежащим в плоскости его действия. Поступательные

перемещения планок 6 и 7, пропорциональные сла-

гающим по осям координат вектора, задаваемого

величиной расстояния от центра зубчатого колеса 9

до оси пальца 5 и углом поворота диска 1, осуществ-

ляется при помощи пальца 5, расположенного на

конце рейки 4, сцепленной с колесом 9. Величина

подлежащего разложению вектора вводится в меха-

низм при помощи вала 8, связанного жестко с зуб-

чатыми сателлитами b и b

1

. Угол наклона вектора

к осям координат устанавливается поворотом диска

10 при помощи вала 3. Обкатывание рейки 4, иска-

жающее величину вектора, исключается наличием

зубчатых колес 11, 12 и 8, воздействующих на коле-

со 9 через сателлиты b и b

1

 и колесо 2.

176
