Механизмы в современной технике (Артоболевский) - часть 400





2329

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СЛОЖНЫХ ШАТУННЫХ КРИВЫХ

ЗР

вк

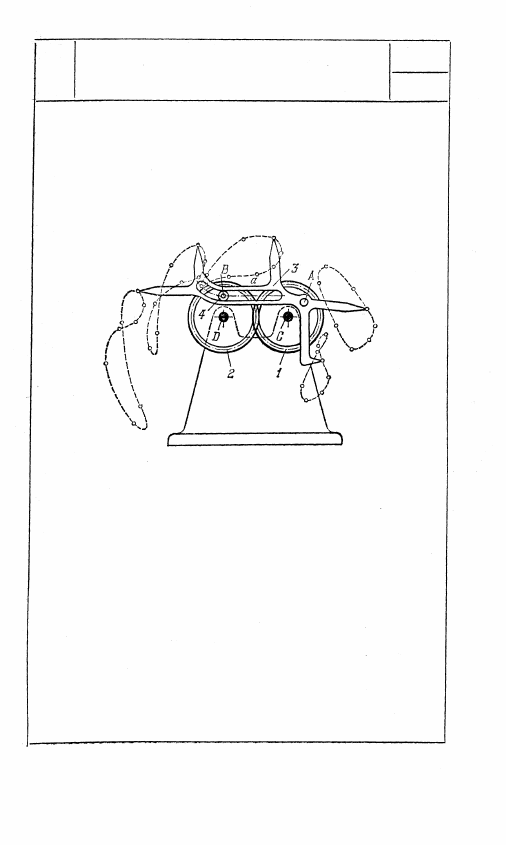

Зубчатое колесо 1 вращается вокруг непод-

вижной оси С, входя в зацепление с зубчатым

колесом 2, вращающимся вокруг неподвиж-

ной оси D. Колесо 1 входит во вращательную

пару А с кулисой 3, в прорези а которой сколь-

зит ролик 4, вращающийся вокруг оси В,

принадлежащей колесу 2. При вращении

колеса 1 различные точки кулисы 3 описывают

сложные шатунные кривые, форма которых

зависит от размеров звеньев механизма и

профиля прорези а кулисы 3.

165

166

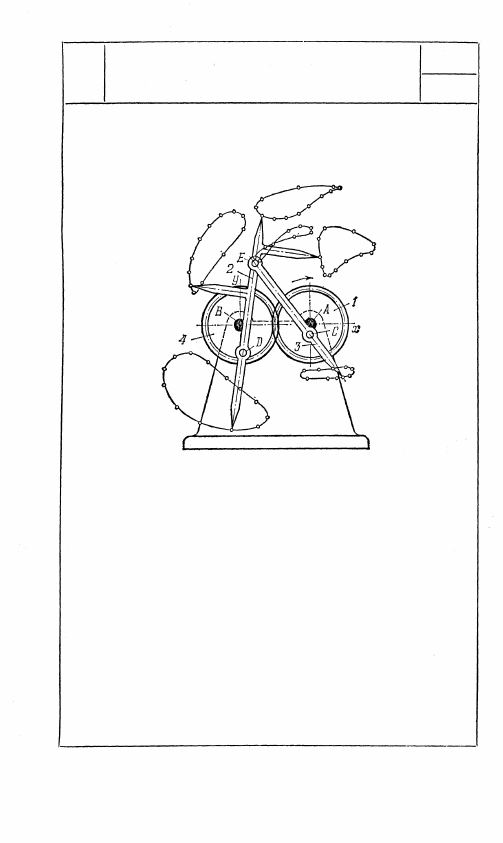

Зубчатые колеса 1 и 4, находящиеся в зацеп-

лении, вращаются вокруг неподвижных осей

A и В, входя во вращательные пары С и D

со звеньями 3 и 2, которые входят во враща-

тельную пару Е. Размеры звеньев механизма

удовлетворяют условиям r

1

 = r

4

 и СЕ = DE,

где r

1

 и r

4

 — радиусы начальных окружностей

колес 1 и 4. В исходном положении механизма,

показанном на чертеже, отрезки АС и BD

параллельны вертикальной оси By и направ-

лены вниз. При указанных размерах звеньев

механизма при вращении колеса 1 отдельные

точки шатунов 2 и 3 описывают сложные

шатунные кривые, показанные на чертеже,

Варьируя расстояния АС и BD, можно изме-

нять формы шатунных кривых.

2330

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СЛОЖНЫХ ШАТУННЫХ КРИВЫХ

ЗР

вк

2331

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СЛОЖНЫХ ШАТУННЫХ КРИВЫХ

ЗР

вк

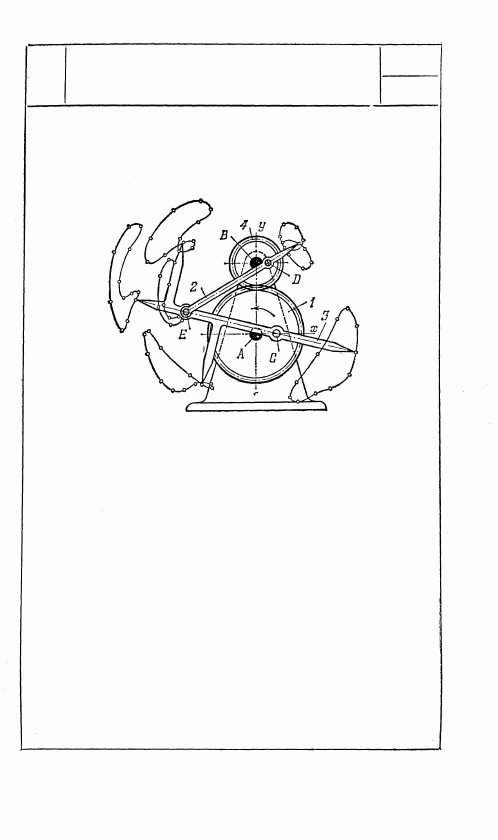

Зубчатые колеса 1 и 4, находящиеся в за-

цеплении, вращаются вокруг неподвижных

осей А и В, входя во вращательные пары

С и D со звеньями 3 и 2, которые входят

во вращательную пару Е. Размеры звеньев

механизма удовлетворяют условиям r

1

 =

=

 2r

4

 и СЕ = DE = 2r

1

,

 где r

1

 и r

4

 —

радиусы начальных окружностей колес 1

и 4. В исходном положении механизма,

показанном на чертеже, отрезки АС и BD

параллельны горизонтальной оси Aх и

направлены вправо. При указанных раз-

мерах звеньев механизма при вращении ко-

леса 1 отдельные точки шатунов 2 и 3

описывают сложные шатунные кривые,

показанные на чертеже. Варьируя расстоя-

ния АС и BD, можно изменять формы

шатунных кривых.

167

2332

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СЛОЖНЫХ ШАТУННЫХ КРИВЫХ

ЗР

вк

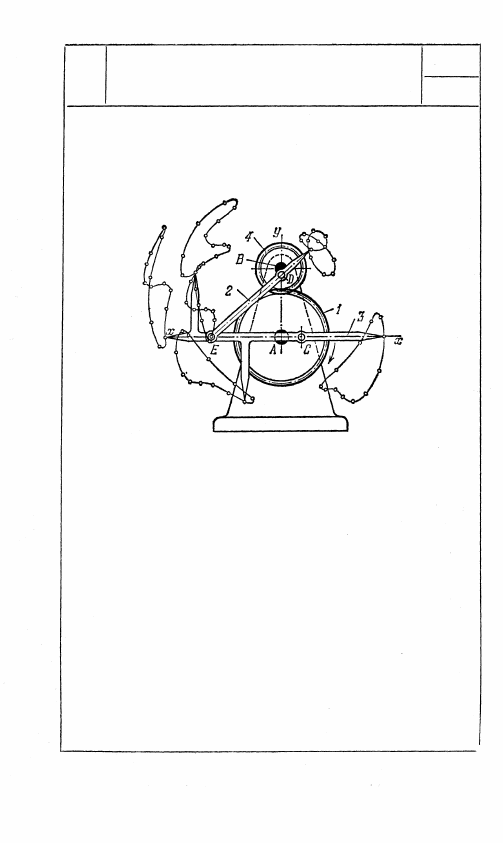

Зубчатые колеса 1 и 4, находящиеся в зацеп-

лении, вращаются вокруг неподвижных осей

A и В, входя во вращательные пары С и D

со звеньями 3 и 2, которые входят во враща-

тельную пару Е. Размеры звеньев механизма

удовлетворяют условиям r

1

 = 2r

4

 и СЕ =

= DE = 2r

1

, где r

1

 и r

4

 — радиусы начальных

окружностей колес 1 и 4. В исходном положе-

нии механизма, показанном на чертеже, отре-

зок АС совпадает с осью Ах и направлен

вправо, а отрезок BD совпадает с осью Ау

и направлен вниз. При указанных размерах

звеньев механизма при вращении колеса 1

отдельные точки шатунов 2 и 3 описывают

сложные шатунные кривые, показанные на

чертеже. Варьируя расстояния АС и BD,

можно изменять формы шатунных кривых.

168
