ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ЧЕРЧЕНИЯ КРИВЫХ

СИНУСОИДАЛЬНОГО ТИПА

ЗР

ВК

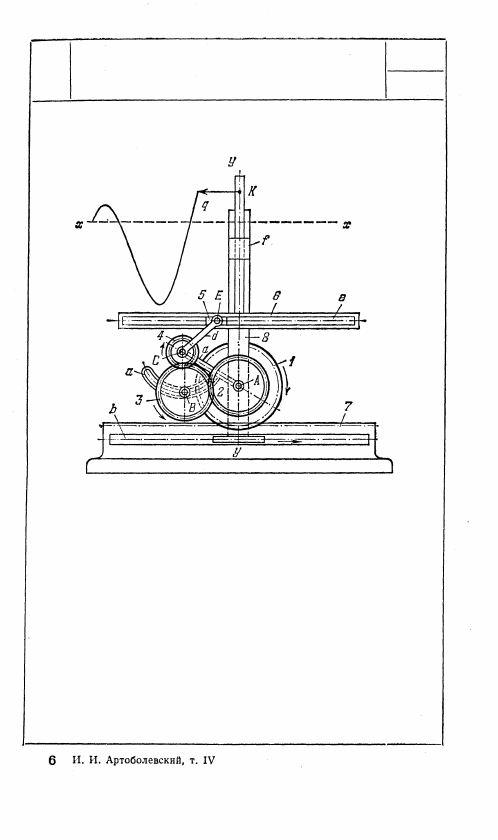

Зубчатое колесо 1 входит в зацепление с неподвижной зубчатой

рейкой 7 и во вращательную пару А с ползуном 8, скользящим

в направляющей b. С колесом 1 жестко связан поводок а, входящий

во вращательные пары В и С с зубчатыми колесами 3 и 4.

С колесом 4 жестко связан поводок d, входящий во вращатель-

ную пару Е с ползуном 5, скользящим в прорези е кулисы 6,

скользящей в направляющей f, принадлежащей ползуну 8. Ко-

лесо 3 входит в зацепление с колесом 4 и колесом 2, вращающимся

вместе с колесом 1 вокруг оси А ползуна 8. При вращении колеса 1

оно перекатывается по рейке 7 и перемещает ползун 8 вдоль оси x — х.

Колесо 2 через колеса 3 и 4 передает движение ползуну 5, который

перемещает кулису 6 в направлении оси у — у. Любая точка K

кулисы 6 вычерчивает кривую q синусоидального типа. Получение

кривых с различными параметрами может быть получено установкой

вместо колеса 2 других сменных колес. При смене колес промежу-

точное колесо 3 закрепляется в соответствующем положении в дуго-

вой прорези поводка а.

162

2325

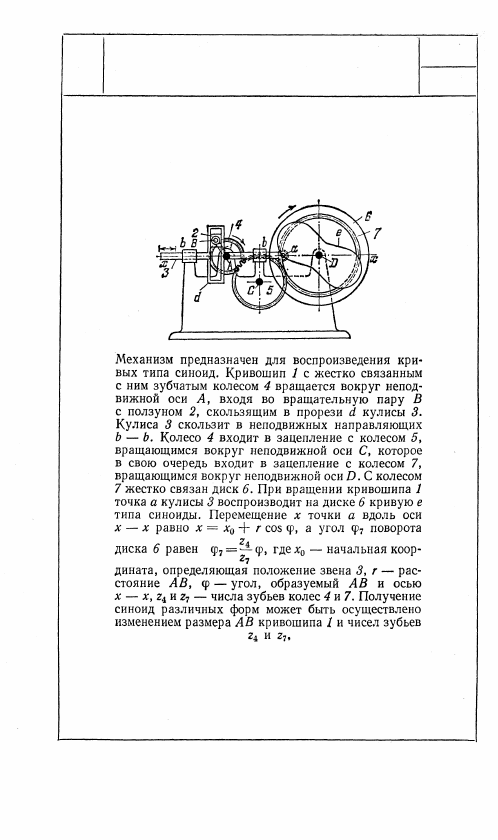

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ СИНОИД

ЗР

ВК

2326

ЗУБЧАТО-КУЛИСНЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ОВАЛОВ

ЗР

ВК

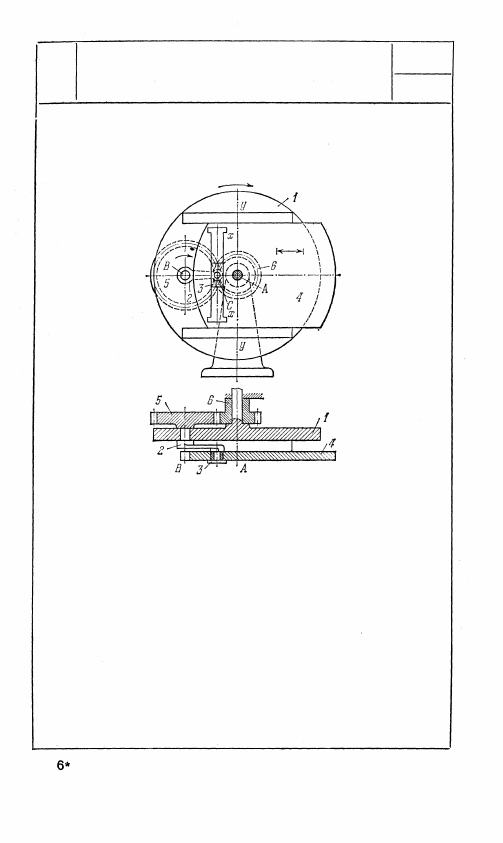

Механизм предназначен для воспроизведения

овалов. Планшайба 1, вращающаяся вокруг

неподвижной оси A, входит во вращательную

пару В с зубчатым колесом 5. Колесо 5 входит

в зацепление с неподвижным колесом 6. При вра-

щении планшайбы 1 зубчатое колесо 5 перекаты-

вается по неподвижному колесу 6. Кривошип 2

шарнирно соединен с планшайбой 1 и с ползуном

З, который скользит в вертикальном пазу х — х

плоскости 4, перемещающейся горизонтально в

направляющих у — у. Если карандаш связать

с плоскостью 4, то он вычертит на планшайбе 1

овал, форма которого зависит от передаточного

отношения между зубчатыми колесами.

163

164

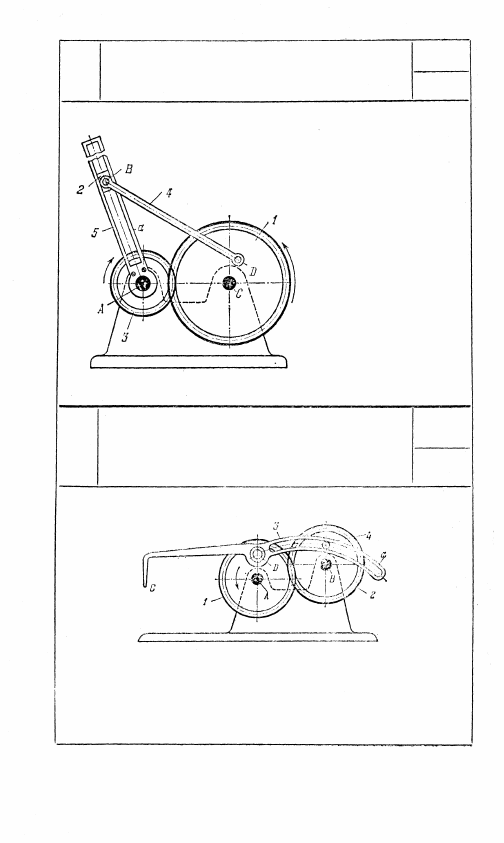

Зубчатое колесо 1, вращающееся вокруг неподвижной оси А,

входит в зацепление с колесом 2, вращающимся вокруг неподвиж-

ной оси В. Колесо 2 имеет палец 4, скользящий в криволинейном

пазу а кулисы 3, входящей во вращательную пару D с колесом 1.

Точка С кулисы 3 описывает сложную шатунную кривую.

2328

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С КРИВОЛИНЕЙНОЙ КУЛИСОЙ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ШАТУННОЙ

КРИВОЙ

ЗР

вк

Зубчатое колесо 1, вра-

щающееся вокруг непод-

вижной оси С, входит в за-

цепление с зубчатым коле-

сом З, вращающимся во-

круг неподвижной оси А.

С колесом 3 жестко свя-

зана кулиса 5, в прорези а

которой скользит ползун

2. Звено 4 входит во вра-

щательные пары D и В

с колесом 1 и ползуном 2.

При вращении колеса 1

точка В ползуна описывает

сложную шатунную кри-

вую.

2327

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СЛОЖНОЙ ШАТУННОЙ КРИВОЙ

ЗР

вк
