Механизмы в современной технике (Артоболевский) - часть 398

2320

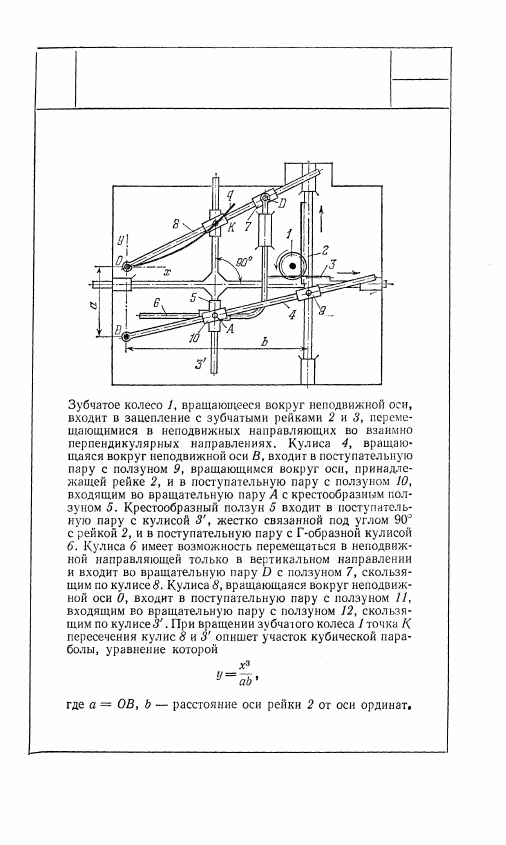

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ УЧАСТКОВ

КУБИЧЕСКОЙ ПАРАБОЛЫ

ЗР

ВК

157

2321

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ГИПЕРБОЛ

ЗР

ВК

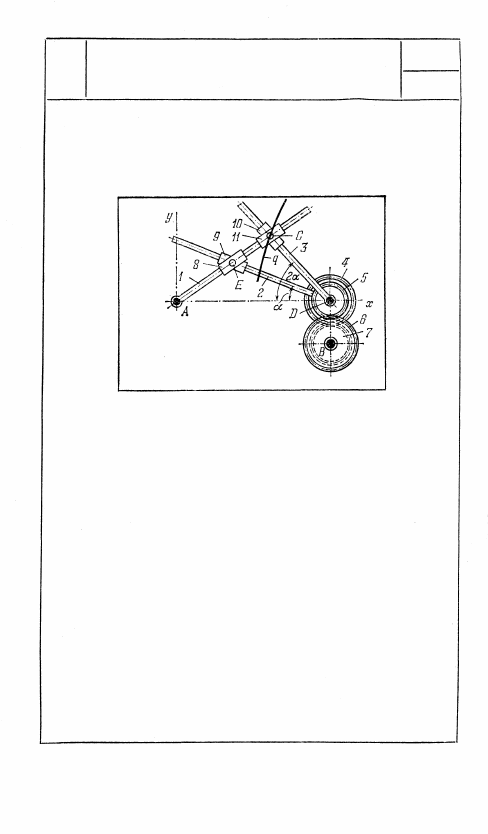

Звено 1, вращающееся вокруг неподвижной оси

А, входит в поступательную пару с ползуном 8,

скользящим вдоль оси звена 1. Ползун 8 входит

во вращательную пару Е с ползуном 9, скользя-

щим вдоль оси звена 2, которое жестко связано

с зубчатым колесом 4, вращающимся вокруг

неподвижной оси D и входящим в зацепление

с зубчатым колесом 7, вращающимся вокруг

неподвижной оси В. Зубчатое колесо 6, жестко

связанное с колесом 7, входит в зацепление с ко-

лесом 5, с которым жестко скреплено звено 3,

входящее в поступательную пару с ползуном 10,

скользящим вдоль оси звена 3. Ползун входит

во вращательную пару С со звеном 11, скользя-

щим вдоль оси звена 1. Передаточное отношение

u

47

 между колесами 4 и 7 равно u

47

 = - 1, а

передаточное отношение u

56

 между колесами 5 и 6

равно u

56

 = - 2. Точка С механизма воспроиз-

водит участок q гиперболы.

158

159

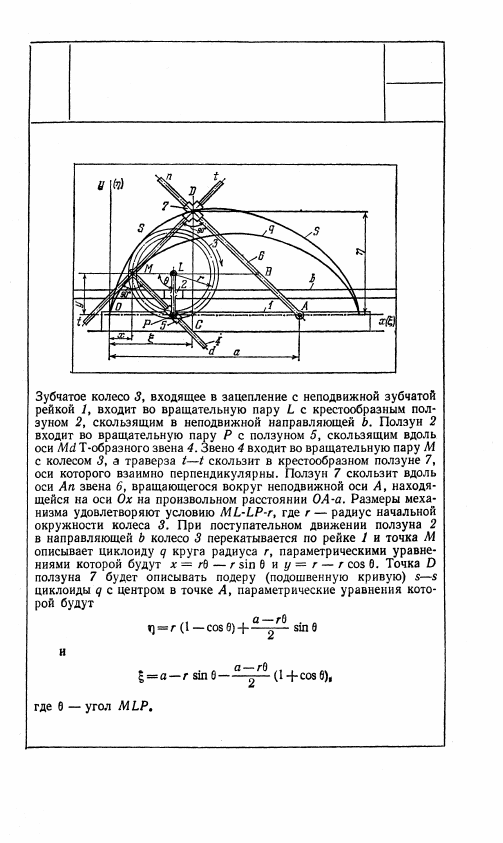

2322

ЗУБЧАТО-КУЛИСНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИКЛОИДЫ

И ПОДЕРЫ ЦИКЛОИДЫ КРУГА

ЗР

ВК

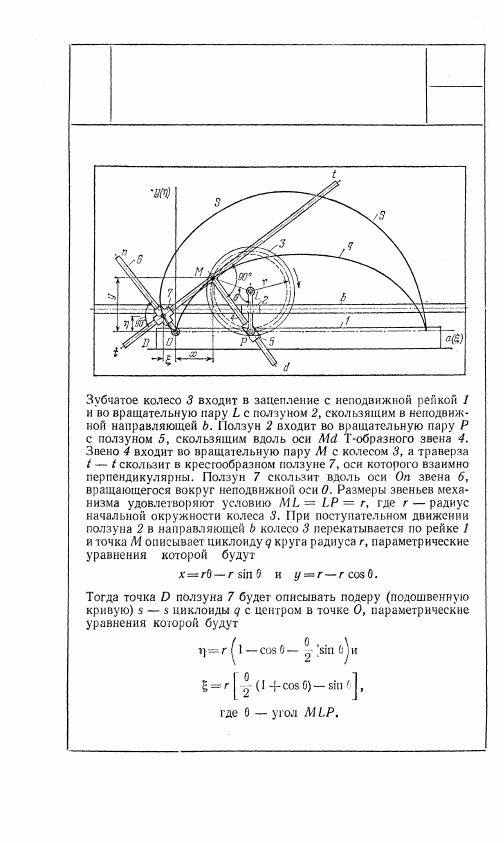

2323

ЗУБЧАТО-КУЛИСНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИКЛОИДЫ

И ПОДЕРЫ ЦИКЛОИДЫ КРУГА

ЗР

ВК

160
