Механизмы в современной технике (Артоболевский) - часть 393





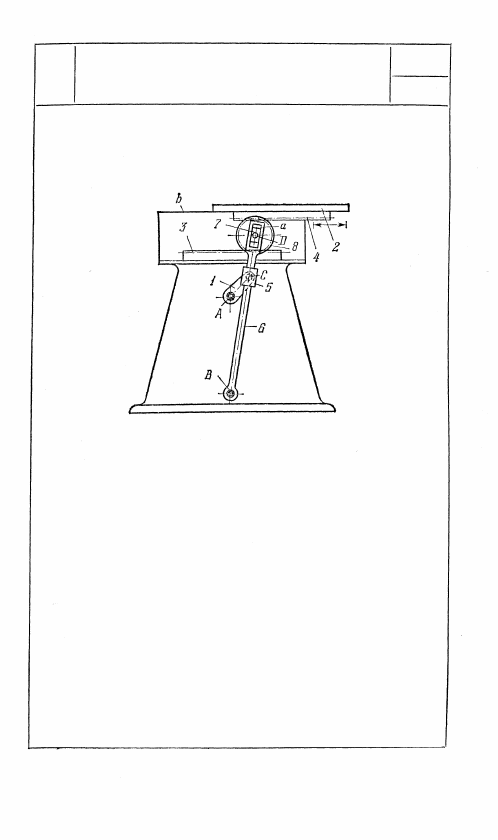

2300

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

УДВОИТЕЛЯ ХОДА ВЫХОДНОГО

ЗВЕНА

ЗР

М

Кривошип 1 вращается вокруг непод-

вижной оси A, входя во вращатель-

ную пару С с ползуном 5, скользящим

по кулисе 6, вращающейся вокруг

неподвижной оси В. В прорези а ку-

лисы 6 скользит ползун 7, входящий

во вращательную пару D с зубчатым

колесом 8. Колесо 8 входит в зацепле-

ние с неподвижной рейкой 3 и под-

вижной рейкой 4, принадлежащей

ползуну 2, скользящему по направ-

ляющей b. При вращении кривошипа 1

ползун 2 перемещается возвратно-

поступательно со скоростью, вдвое

большей скорости точки D. Таким

образом достигается удвоение хода

ползуна 2 по сравнению с ходом

точки D.

137

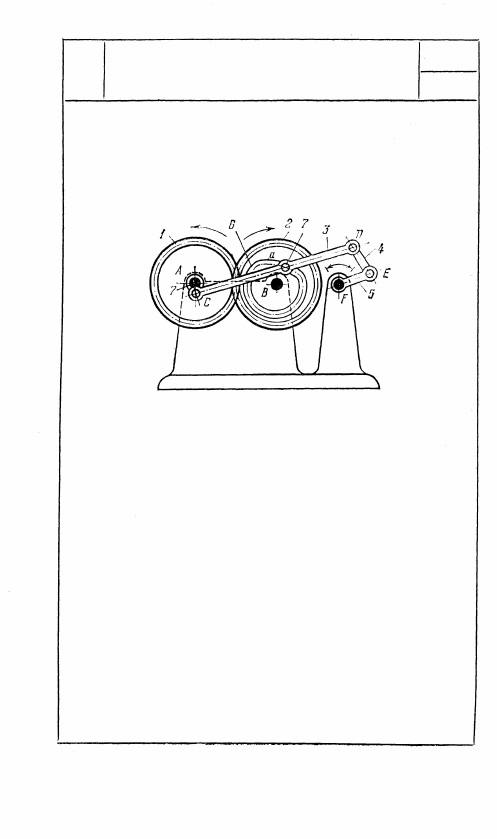

2301

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ПАЗОВЫМ КУЛАЧКОМ

ЗР

М

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление

с зубчатым колесом 2, вращающимся

вокруг неподвижной оси В. Радиусы

начальных окружностей колес 1 и 2 равны.

С колесом 1 жестко связан кривошип 7,

входящий во вращательную пару С со зве-

ном 3. С колесом 2 жестко связан пазовый

кулачок 6, в пазу а которого скользит

ролик 7 звена 3. Звено 3 входит во вра-

щательную пару D со звеном 4, которое

входит во вращательную пару Е с рыча-

гом 5, вращающимся вокруг неподвижной

оси F. При вращении колеса 1 рычаг 5

совершает качательное движение. Тре-

буемый закон движения рычага 5 обес-

печивается соответствующим подбором

профиля паза а кулачка 6.

138

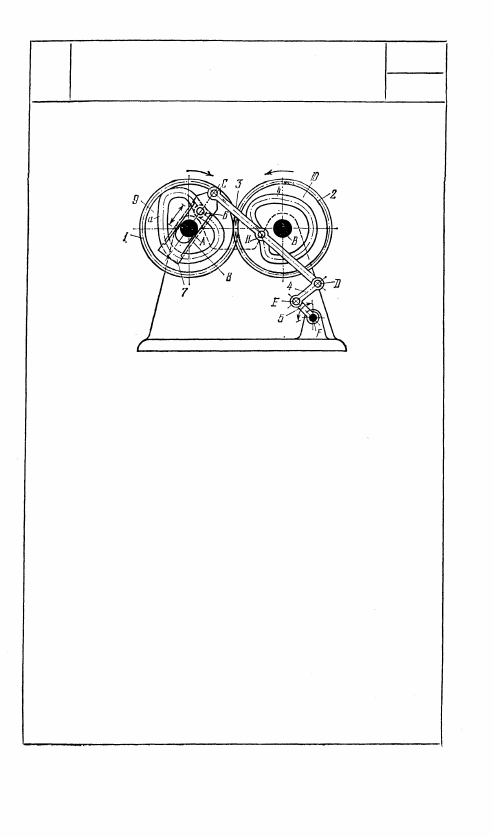

2302

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ДВУМЯ ПАЗОВЫМИ КУЛАЧКАМИ

ЗР

м

Зубчатое колесо 1, вращающееся во-

круг неподвижной оси A, входит в за-

цепление с зубчатым колесом 2, вра-

щающимся вокруг неподвижной оси В.

Радиусы начальных окружностей ко-

лес 1 и 2 равны. Колесо 1 входит

в поступательную пару со звеном 7,

скользящим в направляющей 8, при-

надлежащей колесу 1. С колесом 1

жестко связан пазовый кулачок 9,

в пазу а которого скользит ролик 6,

принадлежащий ползуну 7. С колесом 2

жестко связан пазовый кулачок 10,

в пазу b которого скользит ролик 11,

принадлежащий звену 3, входящему

во вращательные пары С и D со звень-

ями 7 и 4. Звено 4 входит во враща-

тельную пару Е с рычагом 5, вра-

щающимся вокруг неподвижной оси F.

При вращении колеса 1 рычаг 5 со-

вершает качательное движение. Тре-

буемый закон движения рычага 5

обеспечивается соответствующим под-

бором профилей пазов а и b кулачков

9

 и 10.

139

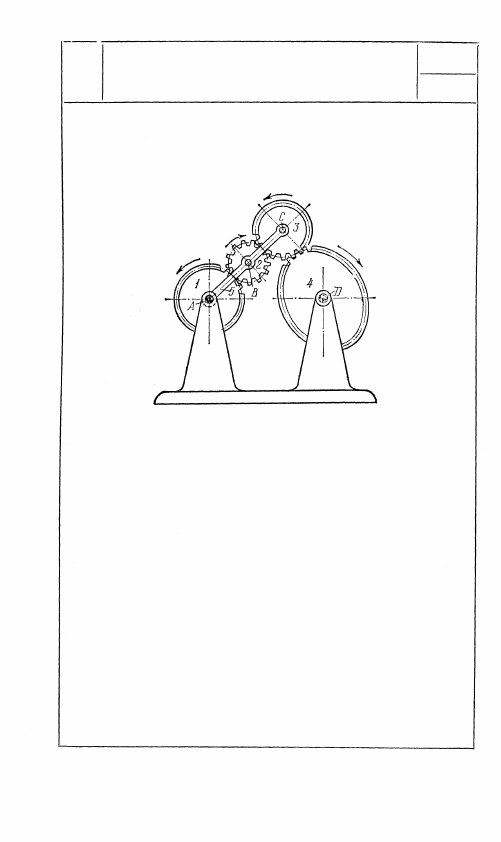

2303

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С КРУГЛЫМИ И НЕКРУГЛЫМ

КОЛЕСАМИ

ЗР

М

Круглое зубчатое колесо 1, вращающееся

вокруг неподвижной оси A, входит в за-

цепление с круглым зубчатым колесом 2,

вращающимся вокруг оси В звена 5.

Колесо 2 входит в зацепление с круглым

зубчатым колесом 3, вращающимся вокруг

оси С звена 5. Колесо 3 входит в зацепле-

ние с некруглым зубчатым колесом 4, вра-

щающимся вокруг неподвижной оси D,

профиль начальной кривой которого имеет

форму симметричного овала. Звено 5

вращается вокруг неподвижной оси А.

При равномерном вращении колеса 1

колесо 4 вращается неравномерно. Сило-

вое замыкание колес 3 и 4 обеспечивается

силой веса колес 2 и 3 и звена 5. Изме-

нение межцентрового расстояния CD ком-

пенсируется поворотом звена 5 вокруг

оси A.

140
