2304

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ПЕРЕМЕННЫМ ХОДОМ ПОЛЗУНА

ЗР

М

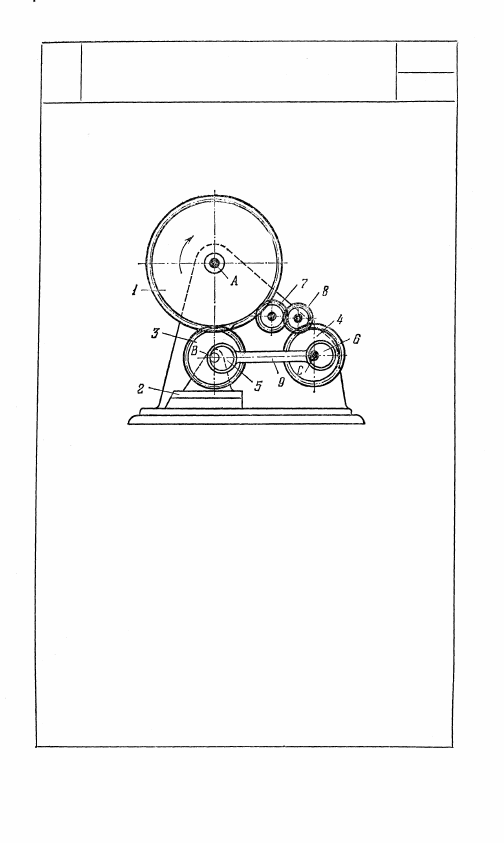

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси А, входит в зацепление

с колесом 3, которое вращается вокруг

оси В ползуна 2. Через промежуточные

зубчатые колеса 7 и 8 зубчатое колесо 1

связано с колесом 4, вращающимся вокруг

неподвижной оси С. При вращении зуб-

чатого колеса 1 приводятся во вращение

зубчатые колеса 3 и 4 с укрепленными

на них эксцентриками 5 и 6. Благодаря

различию в числах зубьев зубчатых ко-

лес 3 и 4 относительное положение экс-

центриков изменяется, изменяя таким

образом длину хода ползуна 2, приводи-

мого в движение эксцентриковой тягой 9.

Механизм воспроизводит возвратно-посту-

пательное движение ползуна 2 с перемен-

ным ходом.

141

2305

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМИ НАПРАВЛЕНИЕМ

ДВИЖЕНИЯ И СКОРОСТЬЮ

ВЫХОДНОГО ЗВЕНА

ЗР

М

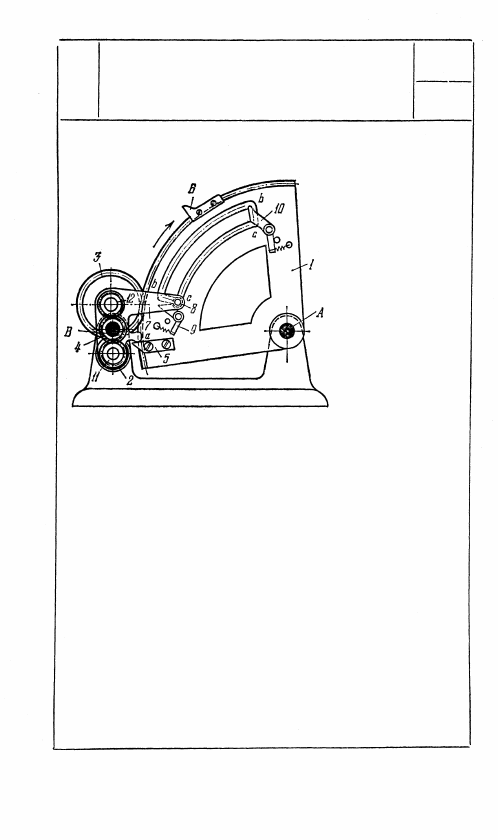

Механизм преобра-

зует качательные

движения зубча-

того сектора 1, по-

ворачивающегося

вокруг неподвиж-

ной оси А, во вра-

щательное движе-

ние зубчатого ко-

леса 4 с перемен-

ной скоростью.

Направление и ско-

рость вращения ко-

леса 4 изменяются

при различных на-

правлениях движе-

ния сектора 1.При

движении сектора 1

в сторону, указанную стрелкой, ролик 8 на конце рычага 7

движется во внутреннем пазу с — с сектора 1. Вращение зуб-

чатого колеса 3, находящегося в зацеплении с зубчатым сек-

тором 1, передается через жестко скрепленное с ним зубчатое

колесо 12 колесу 4. Собачка 5, соприкасаясь с выступом ры-

чага 7, выводит зубчатое колесо 3 из зацепления с зубчатым

сектором 1, приводя одновременно в зацепление с сектором

зубчатое колесо 2. В этот момент меняется направление дви-

жения сектора 1. При движении сектора 1 в сторону, противо-

положную указанной стрелкой, ролик 8 на конце рычага 7

движется по внешнему пазу b — b, собачка 9 при этом закры-

вает ему ход во внутренний паз. Вращательное движение ко-

леса 2 передается через жестко скрепленное с ним зубчатое

колесо 11 колесу 4. Когда выступ а рычага 7 приходит в сопри-

косновение с собачкой 6, зубчатое колесо 2 выходит из зацепле-

ния с сектором 1, одновременно зубчатое колесо 3 входит в за-

цепление с сектором 1. При этом ролик 8 переходит во внутрен-

ний паз с — с, после чего собачка 10 закрывает ему обратный

ход. После этого происходит изменение направления вращения

сектора 1. Благодаря разности диаметров зубчатых колес 2 и 3

скорость вращения колеса 4 изменяется с изменением направле-

ния движения сектора 1.

142

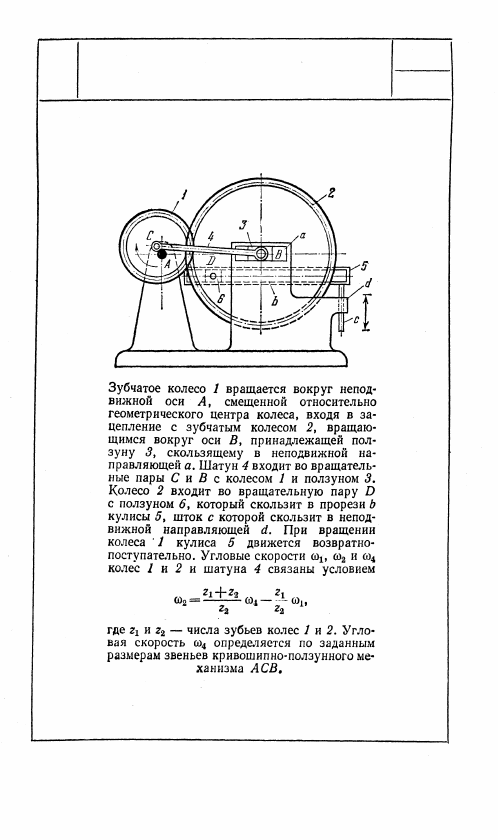

2306

ЗУБЧАТО-РЫЧАЖНЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ЗР

М

143

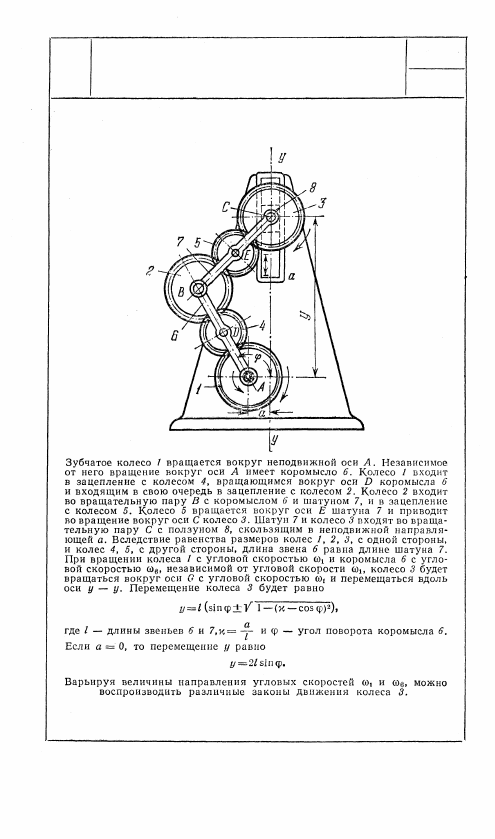

2307

ЗУБЧАТО-РЫЧАЖНЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЗР

М

144
