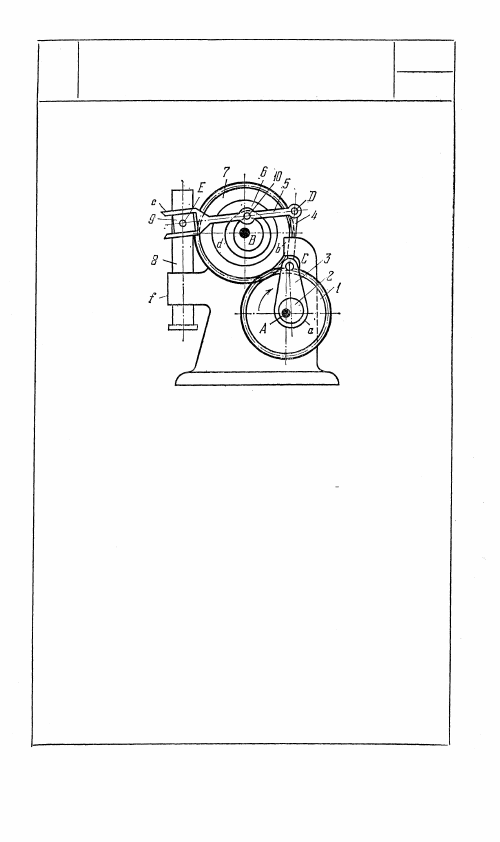

2296

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ПАЗОВЫМ КУЛАЧКОМ

ЗР

М

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление

с зубчатым колесом 7, вращающимся

вокруг неподвижной оси В. С колесом 1

жестко связан эксцентрик 2, входящий

во вращательную пару в форме расширен-

ной втулки со звеном 3. Звено 3 входит

во вращательную пару С с ползуном 4,

скользящим в направляющей b. С коле-

сом 7 жестко связан пазовый кулачок 6,

в пазу d которого скользит ролик 10,

принадлежащий звену 5. Звено 5 входит

во вращательную пару D с ползуном 4

и в поступательную пару с ползуном 9,

скользящим в кулисе е. Ползун 9 входит

во вращательную пару Е с ползуном 8,

скользящим в неподвижной направляю-

щей f. При вращении колеса 1 штанга 8

совершает возвратно-поступательное дви-

жение. Требуемый закон движения

штанги 8 обеспечивается соответствую-

щим подбором профиля паза d кулисы 6.

133

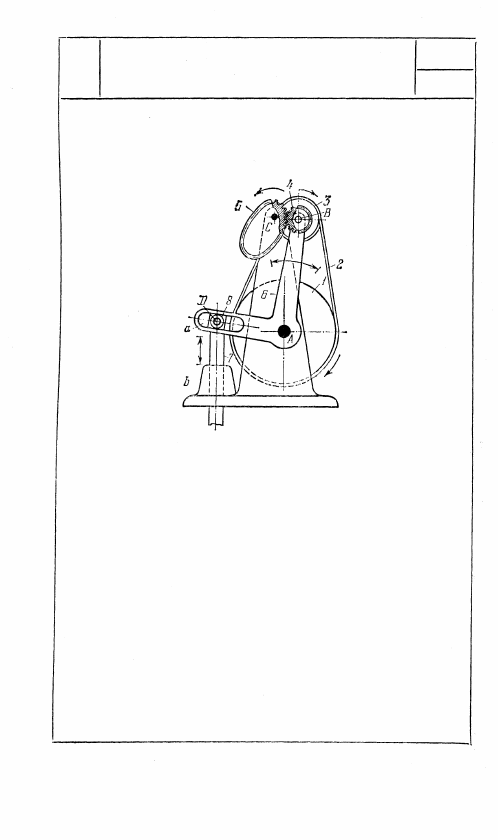

2297

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С НЕКРУГЛЫМ КОЛЕСОМ

И ГИБКИМ ЗВЕНОМ

ЗР

М

Круглый шкив 1 вращается вокруг неподвижной

оси А. Гибкое звено 2 охватывает шкив 1 и шкив 3,

вращающийся вокруг оси В. Со шкивом 3 жестко

связано круглое зубчатое колесо 4, входящее в за-

цепление с некруглым зубчатым колесом 5, вра-

щающимся вокруг неподвижной оси С. Рычаг 6,

вращающийся вокруг неподвижной оси A, входит

во вращательную пару со звеньями 3 и 4 и в посту-

пательную пару D с ползуном 8, скользящим

в кулисе а, принадлежащей рычагу 6. С ползуном 8

входит во вращательную пару шток 7, скользящий

в неподвижной направляющей b. При вращении

шкива 1 рычаг 6 совершает качательное движение,

Соответственно шток 7 движется возвратно-посту-

патетьно в направляющей b. Закон движения

рычага 6 и штока 7 зависит от выбранного профиля

центроиды некруглого колеса 5.

134

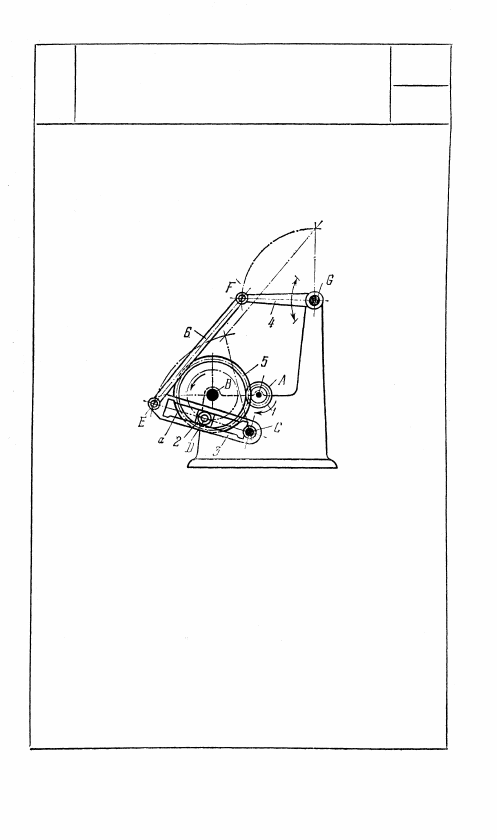

2298

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ПРЕОБРАЗОВАНИЯ

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ

В КАЧАТЕЛЬНОЕ

ЗР

М

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление

с зубчатым колесом 5, вращающимся

вокруг неподвижной оси В. Колесо 5

входит во вращательную пару D с ползу-

ном 2, скользящим в прорези а кулисы 3,

вращающейся вокруг неподвижной оси С.

Звено 6 входит во вращательные пары Е

и F с кулисой 3 и коромыслом 4, вращаю-

щимся вокруг неподвижной оси G. При

равномерном вращении колеса 1 коро-

мыслу 4 сообщается качательное движение

с различными средними скоростями пря-

мого и обратного ходов.

135

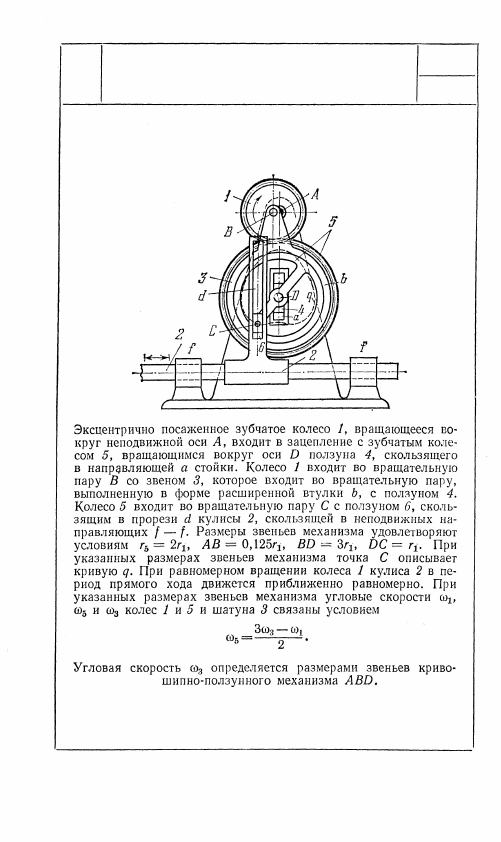

2299

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ПРИБЛИЖЕННО-РАВНОМЕРНЫМ

ДВИЖЕНИЕМ КУЛИСЫ

ЗР

м

136
