ЗУБЧАТЫЙ МЕХАНИЗМ ПОДАЧИ ПОЛОСЫ

ПЗ

СП

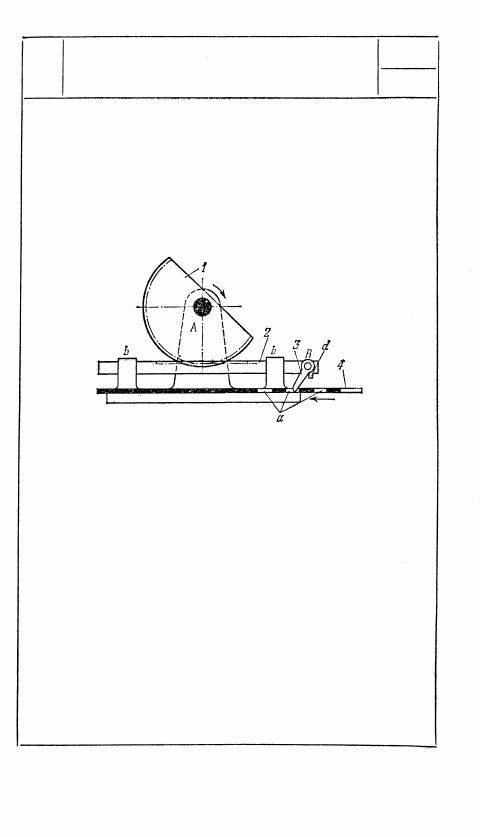

Зубчатый сектор 1, вращающийся вокруг

неподвижной оси A, входит в зацепление

с зубчатой рейкой 2, движущейся поступа-

тельно в неподвижных направляющих b — b.

Собачка 3 свободно вращается вокруг оси В,

принадлежащей рейке. При повороте сек-

тора 1 по часовой стрелке собачка 3 попа-

дает в отверстие а полосы 4, упирается

в выступ d рейки, и протягивает полосу

в направлении, указанном стрелкой. При

обратном повороте сектора 1 собачка 3 сво-

бодно скользит по полосе.

89

2249

ЗУБЧАТО-ВИНТОВОЙ

МЕХАНИЗМ ПОДАЧИ

ПЗ

СП

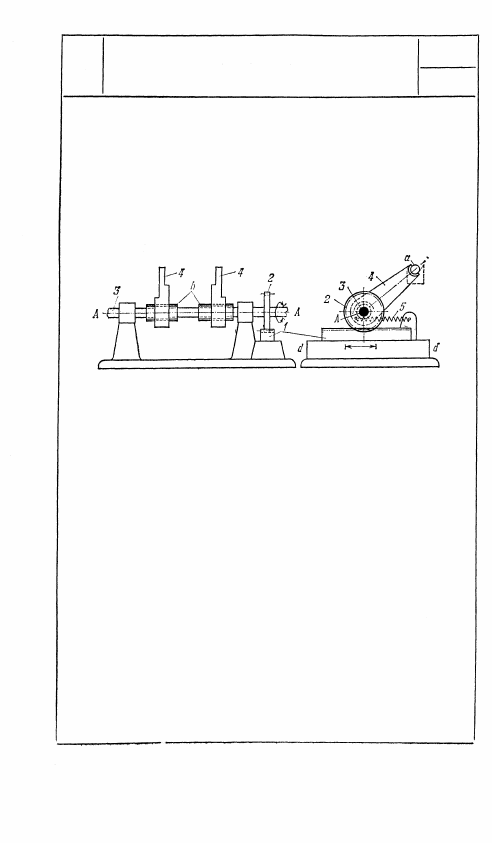

Ведущая зубчатая рейка 1 движется возвратно-поступательно

по неподвижным направляющим d — d, входя в зацепление

с зубчатым колесом 2, вращающимся вокруг неподвижной

оси А. В начале поворота зубчатого колеса 2, жестко наса-

женного на вал 3, захваты 4, удерживаемые пружиной 5

в крайнем левом положении, сближаются и сжимают изде-

лие а. Захваты 4 представляют собой гайки, навертываемые

на винты b с правой и левой резьбой. Винты b жестко укреп-

лены на валу 3. Когда изделие а окажется зажатым, вал 3

перестает проворачиваться внутри захватов 4, последние,

преодолев натяжение пружин 5, проворачиваются и перено-

сят изделие на следующую позицию. При движении рейки 1

в обратном направлении резьба вывертывается из гаек,

захваты 4 раздвигаются, освобождая изделие, и под действием

пружины 5 захваты 4 возвращаются в исходное положение.

90

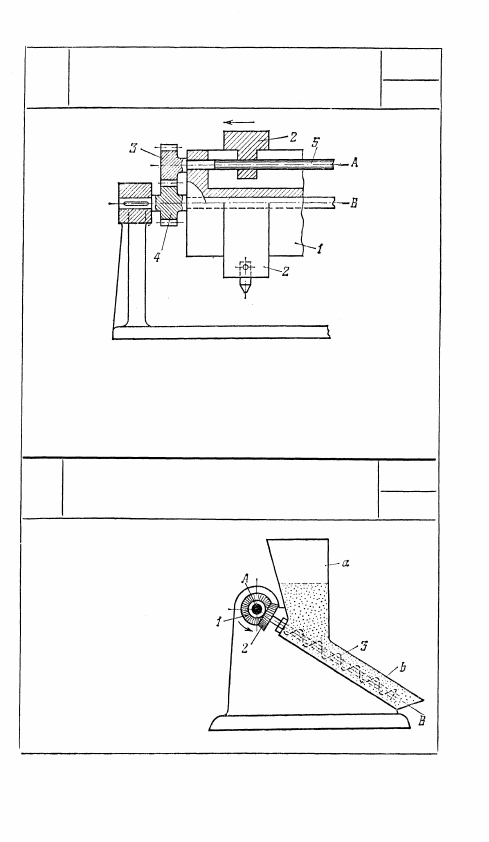

Зубчатое колесо 3 перекатывается по неподвижному колесу 4.

Барабан 1 свободно вращается вокруг неподвижной оси В. С коле-

сом 3 жестко связан винт 5, входящий в винтовую пару со звеном 2,

скользящим вдоль образующих барабана 1. Звено 2 является голов-

кой рабочего орудия. При вращении барабана 1 колесо 3 вращается

вокруг осей А и В и перемещает с помощью винта 5 звено 2 вдоль

образующих цилиндра 1.

2251

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

ВИНТОВОГО ШНЕКА

ПЗ

СП

Конические колеса 1 и 2

вращаются вокруг неподвиж-

ных осей А и В. С колесом 2

жестко связан винтовой

шнек 3. Вращаясь, шнек 3

перемещает в трубе b сыпу-

чий материал, поступающий

из бункера а.

91

2250

ЗУБЧАТО-ВИНТОВОЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ГОЛОВКИ РАБОЧЕГО ОРУДИЯ

ПЗ

СП

пз

СП

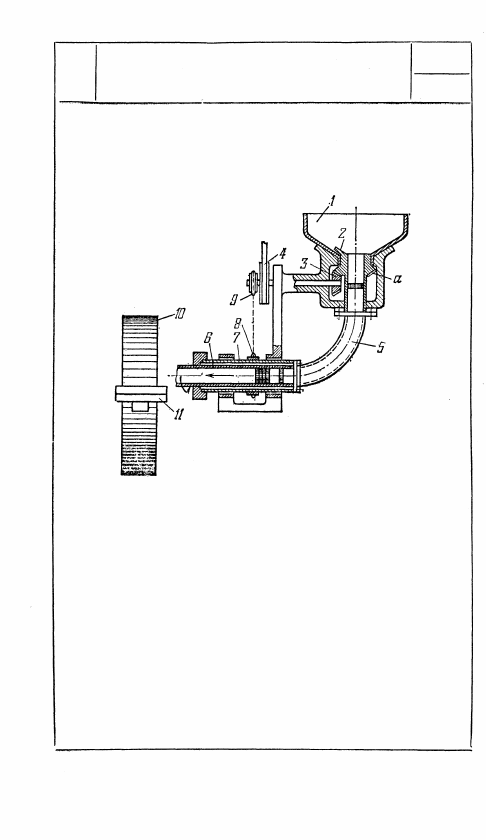

Кольца, поступающие на шлифовку на бесцен-

трово-шлифовальный станок, загружаются в бун-

кер 1, откуда они соскальзывают во вращаю-

щуюся втулку 2 с коническим зубчатым коле-

сом а, находящимся в зацеплении с зубчатым

колесом 3, которое получает движение от двига-

теля через ременную передачу и шкив 4. Гиб-

кий шланг 5 с одной стороны крепится к втулке 2,

с другой — к горизонтальной трубе 6, которая

входит во вращающуюся втулку 7, получающую

движение от звездочек 8 и 9. Кольца вращением

трубы попадают к шлифовальному камню 10

с ножом 11.

92

2252

ЗУБЧАТЫЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОГО

ЗАГРУЗОЧНОГО УСТРОЙСТВА
