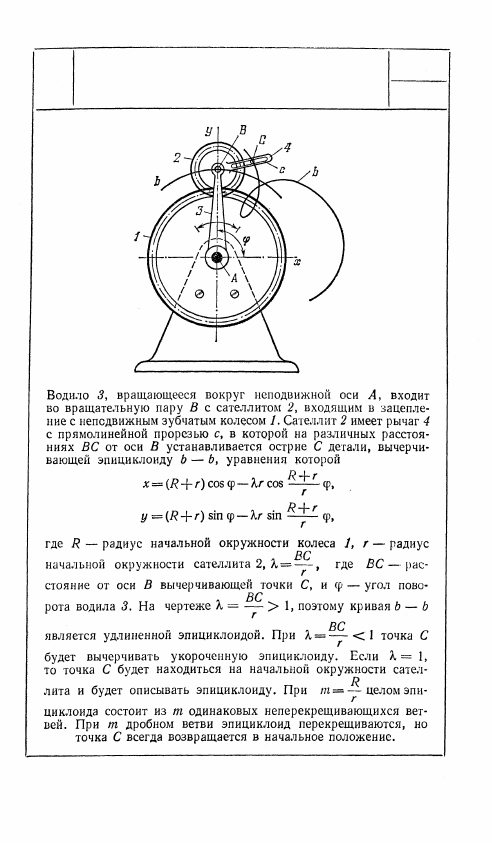

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЭПИЦИКЛОИД

ПЗ

ВК

85

86

2243

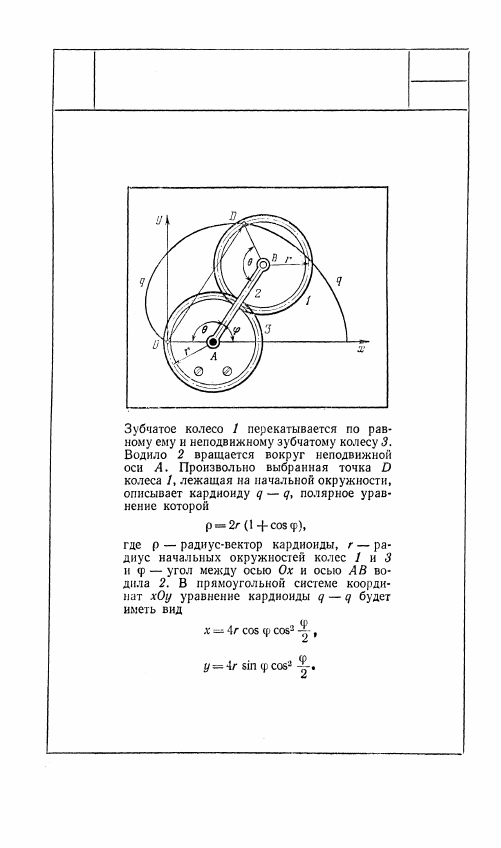

ТРЕХЗВЕННЫЙ

ПЛАНЕТАРНЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КАРДИОИДЫ

ПЗ

ВК

2244

ТРЕХЗВЕННЫЙ

ПЛАНЕТАРНЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

РАСТЯНУТОЙ КАРДИОИДЫ

ПЗ

ВК

2245

ТРЕХЗВЕННЫЙ ПЛАНЕТАРНЫЙ

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЭЛЛИПСОВ

ПЗ

ВК

87

Водило 3, вращающееся

вокруг неподвижной оси

А, входит во вращатель-

ную пару В с круглым

цилиндрическим колесом

1, входящим в зацепле-

ние с равным круглым

цилиндрическим непод-

вижным колесом 2. При

перекатывании колеса 1

по колесу 2 любая точка

K, расположенная вне на-

чальной окружности ко-

леса 1, описывает само-

пересекающуюся растяну-

тую кардиоиду q — q.

Водило 1, вращающееся вокруг

неподвижной оси A, входит во

вращательную пару В с коле-

сом 3, входящим в зацепление

с неподвижным колесом 2, имею-

щим зубья, расположенные на

внутренней стороне. Радиусы

начальных окружностей колес 2

и 3 удовлетворяют условию

r

2 =

 2r

3

 . При вращении водила

вокруг неподвижной оси А точ-

ки, лежащие на начальной ок-

ружности колеса 3, описывают

прямые линии, проходящие через

точку А. Любая произвольно

выбранная точка D плоскости

колеса 3 описывает эллипс.

6. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2246—2252)

Колеса 5 и 6 вращаются

вокруг неподвижных осей

А и В. Ролики 1 и 2,

вращаясь в противополож-

ных направлениях, пере-

мещают разрезаемый мате-

риал к неподвижному

ножу 3. Верхний нож 4

закреплен на валу В,

движение которому пере-

дается от вала А через

зубчатые колеса 5 и 6.

В момент опускания верх-

него ножа 4 происходит

разрезание материала. Ро-

лик 1 снабжен прижим-

ным устройством 7.

Зубчатая рейка 1 движется поступательно по неподвижным

направляющим d, входя в зацепление с пятью одинаковыми

зубчатыми колесами 2, вращающимися вокруг неподвижных

осей А. Жестко связанные с колесами 2 рычаги а захватывают

изделия b и переносят их в смежные ячейки.

2247

ЗУБЧАТЫЙ МЕХАНИЗМ ПОДАЧИ

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

ПЗ

СП

88

2246

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ ПОДАЧИ

И РАЗРЕЗАНИЯ МАТЕРИАЛА

ПЗ

СП
