Механизмы в современной технике (Артоболевский) - часть 379

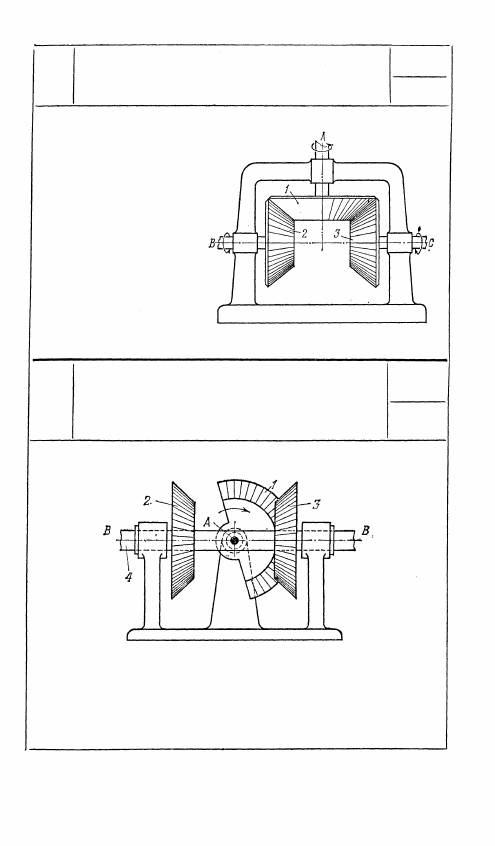

2237

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ ПРИВОДА

ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

ПЗ

Колесо 1, вращающееся

вокруг неподвижной оси A

и имеющее зубья на поло-

вине своей поверхности,

сообщает колесам 2 и 3,

вращающимся вокруг не-

подвижных осей В и С,

вращение в различные сто-

роны с остановками.

2238

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

КОНИЧЕСКИХ КОЛЕС

СО ЗНАКОПЕРЕМЕННЫМ

ВРАЩЕНИЕМ ВЫХОДНОГО КОЛЕСА

ПЗ

О

Неполное коническое колесо 1 вращается вокруг неподвижной

оси А. Полные конические колеса 2 и 3, жестко посаженные на

валу 4, вращаются вокруг неподвижной оси В. Колесо 1 попе-

ременно входит в зацепление с колесами 2 и 3, осуществляя зна-

копеременное вращение вала 4.

81

О

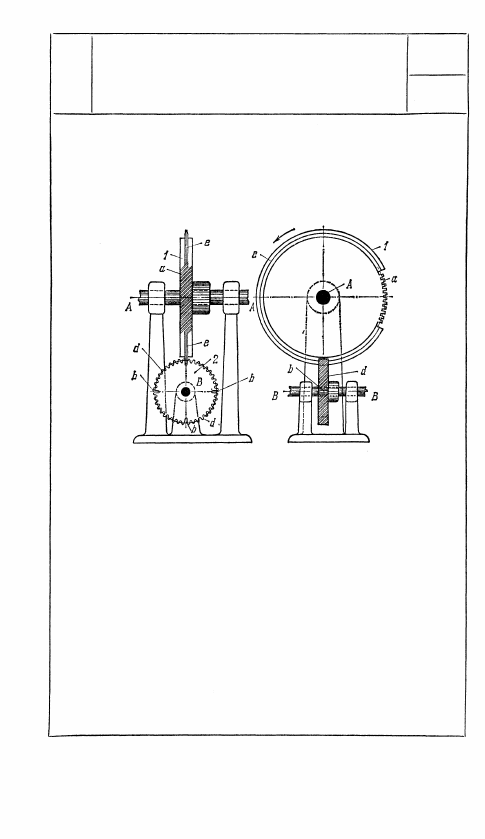

2239

ТРЕХЗВЕННЫЙ ПРОСТРАНСТВЕННЫЙ

ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩЕЙ КАНАВКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

О

Колеса 1 и 2 вращаются вокруг неподвижных

осей А и В. При вращении колеса 1 колесо 2

вращается с остановками. Колесо 1 снабжено

винтовыми зубьями а и поясом е. Колесо 2 имеет

четыре симметрично расположенные канавки b,

между которыми расположены винтовые зубья d,

Число винтовых зубьев а колеса 1 равно числу

винтовых зубьев d колеса 2, расположенных

между двумя соседними канавками. При враще-

нии колеса 1 пояс е колеса 1 периодически по-

падает в канавки b колеса 2, тем самым осу-

ществляя остановку колеса 2. За один оборот

колеса 1 колесо 2 поворачивается на угол 90°.

82

83

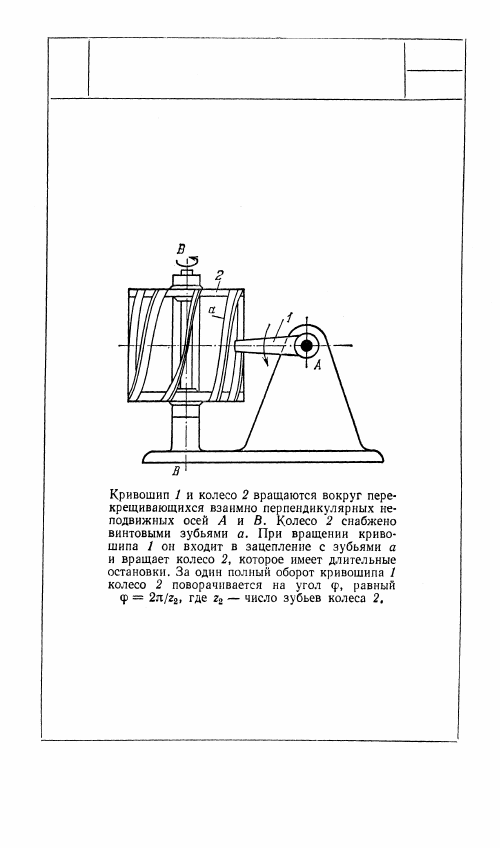

2240

ТРЕХЗВЕННЫЙ ПРОСТРАНСТВЕННЫЙ

ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

О

5. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (2241—2245)

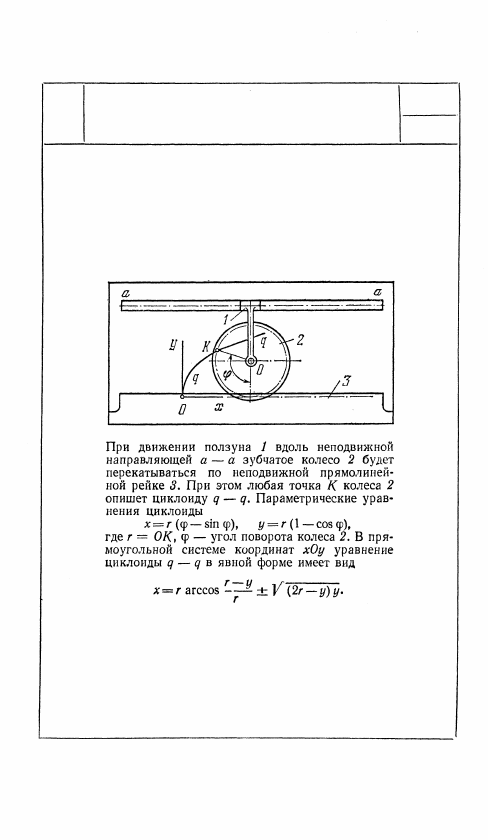

2241

ТРЕХЗВЕННЫЙ

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИКЛОИДЫ

ПЗ

ВК

84
