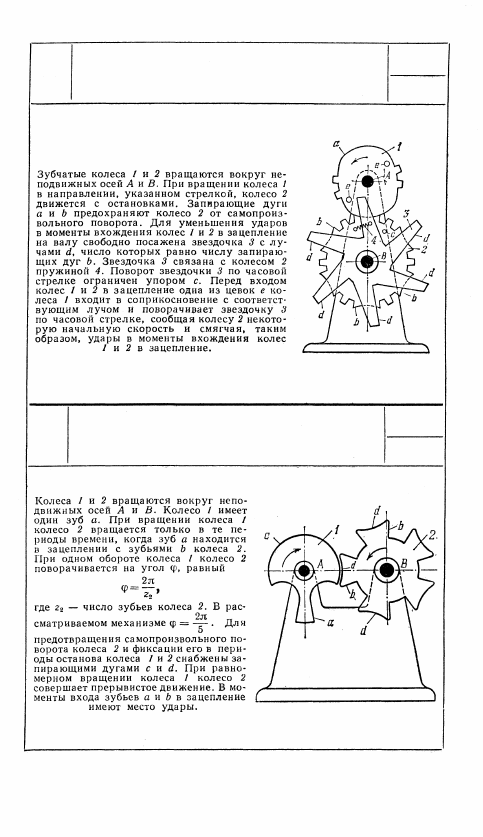

2224

ЗУБЧАТЫЙ МЕХАНИЗМ

С ПРЕДОХРАНИТЕЛЬНОЙ ЗВЕЗДОЧКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

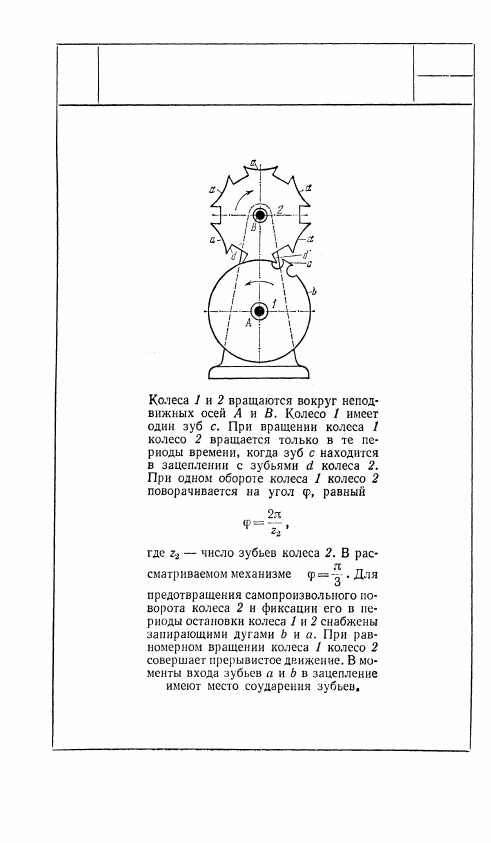

2225

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМИ ДУГАМИ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

о

73

о

74

2226

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМИ ДУГАМИ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

О

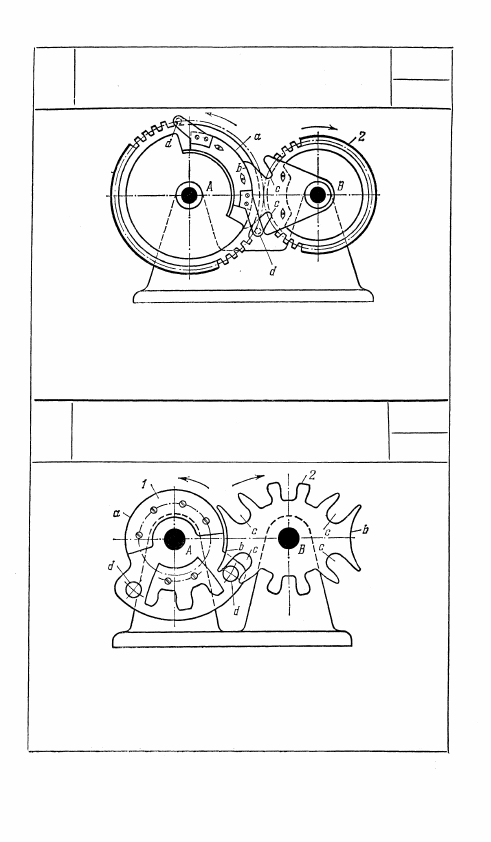

2227

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМИ ДУГАМИ

С ОСТАНОВКОЙ ВЫХОДНОГО КОЛЕСА

ПЗ

Колеса 1 и 2 вращаются вокруг неподвижных осей А и В. Колесо 1

сообщает колесу 2 вращательное движение с одной длительной

остановкой за один оборот колеса. Во избежание ударов ко-

лесо 2 вводится в зацепление и выводится из него при помощи

цевок d колеса 1, входящих в прорези с колеса 2. Дуги а и b,

запирающие колесо 2, предохраняют его от самопроизвольного

поворота в период остановки.

2228

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМИ ДУГАМИ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

Колеса 1 и 2 вращаются вокруг неподвижных осей А и В. Ко-

лесо 1 сообщает колесу 2 вращательное движение с двумя дли-

тельными остановками за один оборот колеса 2. Во избежание

ударов колесо 2 вводится в зацепление и выводится из него цев-

ками d колеса У, входящими в прорези с колеса 2. Дуги а и b,

запирающие колесо 2, предохраняют его от самопроизвольного

поворота в периоды остановки.

75

О

О

о

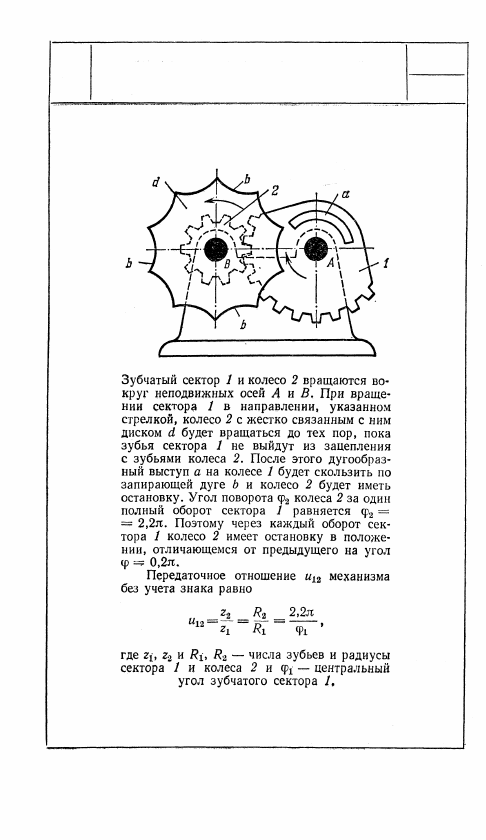

2229

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМИ ДУГАМИ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

76
