7. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ ЗВЕНЬЯМИ

(2253—2254)

2253

ЗУБЧАТО-КЛИНОВЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ДЛЯ РЕГУЛИРОВАНИЯ

ЭКСЦЕНТРИСИТЕТА

ПЗ

РЗ

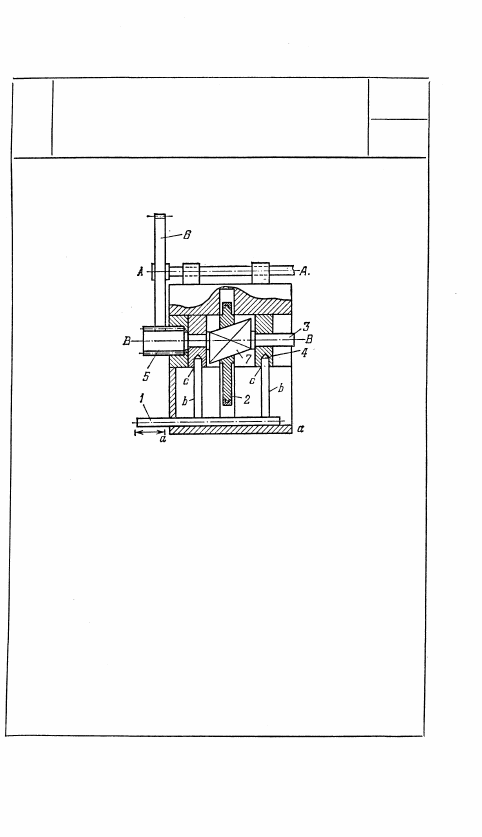

Звено 1, движущееся поступательно

по неподвижным направляющим а — а,

имеет пальцы b, входящие в отвер-

стия с вкладышей 4. Во вкладышах 4

вращается вал 3, с которым жестко

связаны клин 7 и зубчатое колесо 5.

Круглая цилиндрическая деталь 2

входит в поступательную пару с кли-

ном 7. При вращении зубчатого ко-

леса 6 вокруг оси А — А колесо 5

вместе с валом 3 вращается вокруг

оси В — В. Эксцентриситет детали 2

может быть изменен перемещением

звена 1 вдоль направляющих а — а и

фиксацией звена 1 в требуемом положе-

нии. Изменение эксцентриситета мож-

но производить в процессе вращения

вала 3.

93

2254

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ВЫБОРА ЗАЗОРОВ

В ЗУБЧАТОМ ЗАЦЕПЛЕНИИ

ПЗ

РЗ

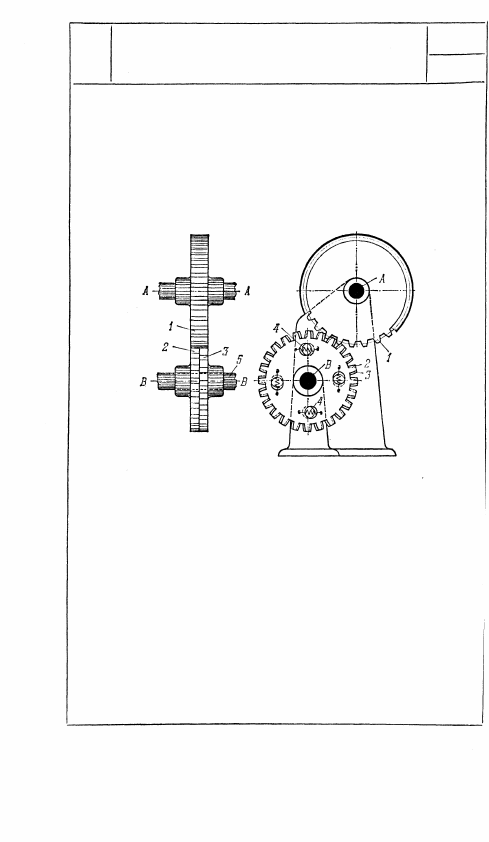

Колесо 1, входящее в зацепление с колесами 2

и 3, вращается вокруг неподвижной оси А.

Два одинаковых колеса 2 и 3 вращаются вокруг

неподвижной оси В. Зубчатое колесо 2 жестко

связано с валом 5, на котором свободно сидит

колесо 3, связанное с колесом 2 пружинами 4.

При помощи пружин выбираются зазоры в зуб-

чатом зацеплении.

94

8. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ (2255)

2255

ЗУБЧАТЫЙ МЕХАНИЗМ

КОНИЧЕСКИХ КОЛЕС

С РЕВЕРСИВНОЙ МУФТОЙ

ПЗ

МС

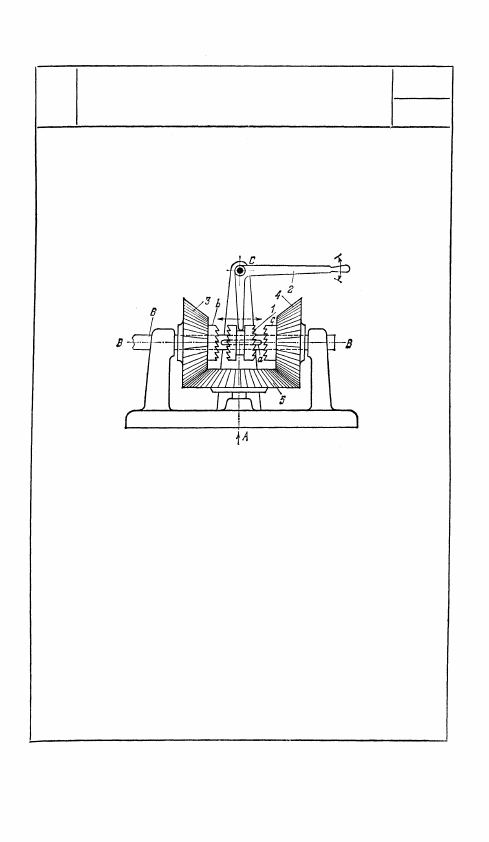

Вал 6 вращается вокруг неподвижной

оси В. Коническое колесо 5 вращается

вокруг неподвижной оси А. По шпонке а

вала 6 скользит двусторонняя кулачко-

вая муфта 1, входящая в соединение

с кулачковыми венцами b и с конических

колес 3 и 4, свободно вращающихся на

валу 6. Поворотом рычага 2 вокруг не-

подвижной оси С муфту 1 можно вводить

в зацепление с колесом 3 или 4 и тем

самым изменять направление вращения

колеса 5.

95

9. МЕХАНИЗМЫ ФИКСАТОРОВ (2256)

2256

ЗУБЧАТЫЙ МЕХАНИЗМ ФИКСАТОРА

С РЕЙКОЙ

ПЗ

Ф

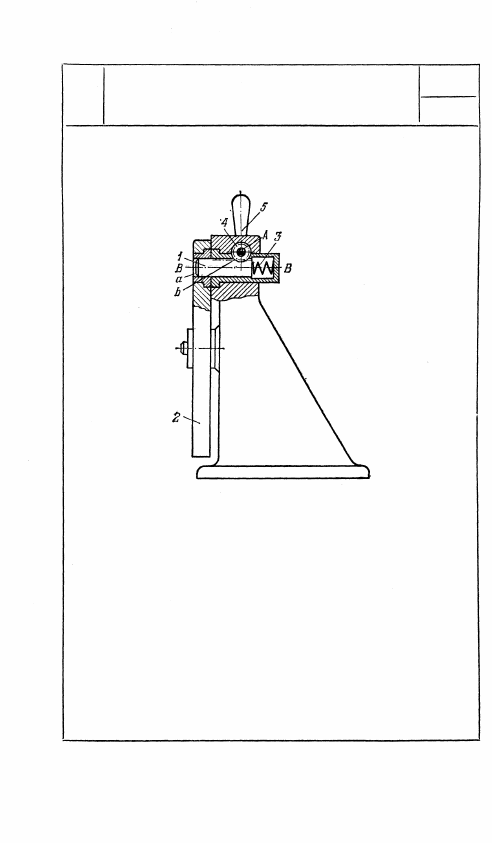

Зубчатое колесо 4 и жестко

связанная с ним ручка 5 вра-

щаются вокруг неподвижной

оси A. Фиксатор 1 имеет зубча-

тую рейку b, движущуюся посту-

пательно вдоль оси В. Фикса-

ция положений диска 2 осуще-

ствляется вхождением фикса-

тора 1 в отверстие а диска

под действием пружины 3. По-

воротом зубчатого колеса 4,

действующего на рейку b, фик-

сатор 1 возвращается в исходное

положение.
