Механизмы в современной технике (Артоболевский) - часть 358





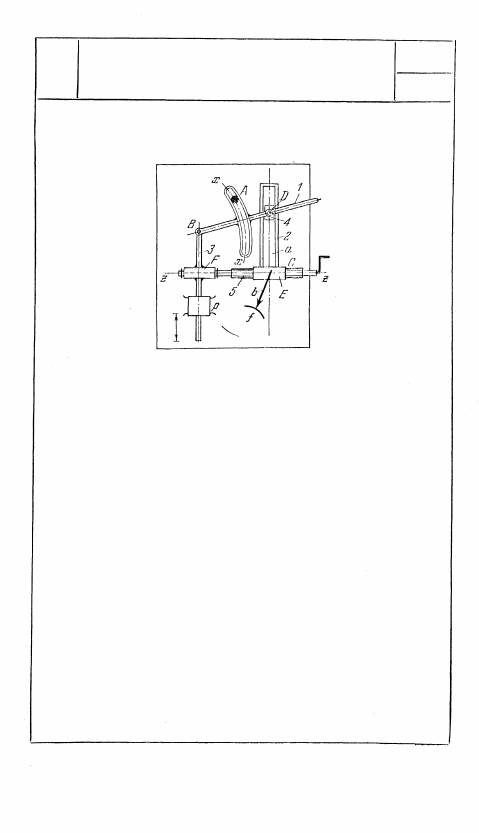

2138

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ СУППОРТА

ВР

ЦУ

Звено 5, вращающееся вокруг оси z — z,

входит в винтовую пару Е со звеном 2, с

которым жестко связана кулиса а. Ползун

4, скользящий в направляющей а, входит

во вращательную пару D со звеном 1, ко-

торое входит во вращательную пару В со

звеном 3. Звено 3, скользящее в неподвиж-

ной направляющей р, входит во вращатель-

ную пару F со звеном 5. Со звеном 1 же-

стко связана криволинейная кулиса xx,

которая скользит по неподвижному пальцу

А. Резец b может устанавливаться в раз-

личных положениях на звене 2. При вра-

щении звена 5 перемещается звено 2 с же-

стко связанной с ним кулисой а, в которой

скользит ползун 4. Движение ползуна пе-

редается звену 1, которое передает движе-

ние звену 3, двигающемуся только поступа-

тельно вверх и вниз в направляющей р.

Вместе со звеном 3 движется поступатель-

но звено 5. Таким образом, конец f резца,

укрепленного на звене 2, совершает слож-

ное движение по кривой, кривизна которой

определяется положением пальца A, за-

крепляемого на стойке.

400

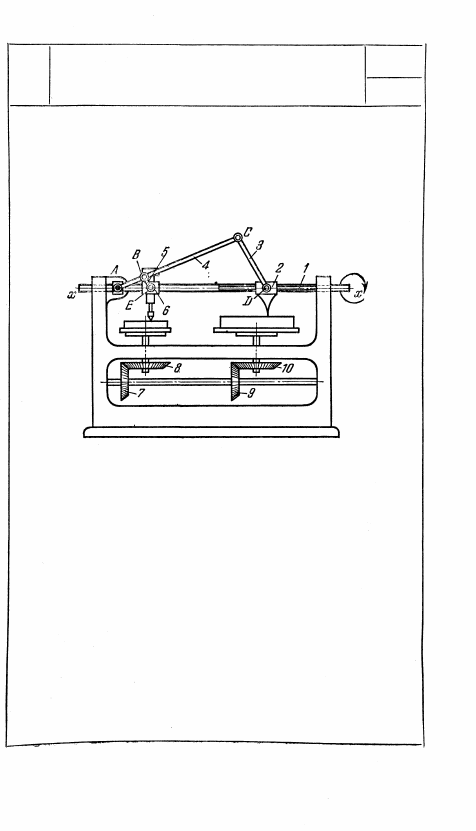

2139

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

КОПИРОВАЛЬНОГО СТАНКА

ВР

ЦУ

Длины звеньев механизма удовлетворяют усло-

вию: CD :  B E = A C : AB = k. Звено 1, вращаю-

щееся вокруг неподвижной оси х — х, входит в

винтовую пару D со звеном 2 и в поступательную

пару Е с ползуном 6. Звено 4, вращающееся во-

круг неподвижной оси А, входит во вращатель-

ные пары В и С со звеньями 5 и 3, которые вхо-

дят во вращательные пары D и Е с ползунами

2 и 6. При вращении звена 1 звенья 2 и 6 полу-

чают подобные поступательные движения с коэф-

фициентом подобия, равным k, осуществляя про-

цесс копирования. Зубчатые колеса 7, 8, 9 и 10

приводят во вращение копируемые объекты.

401

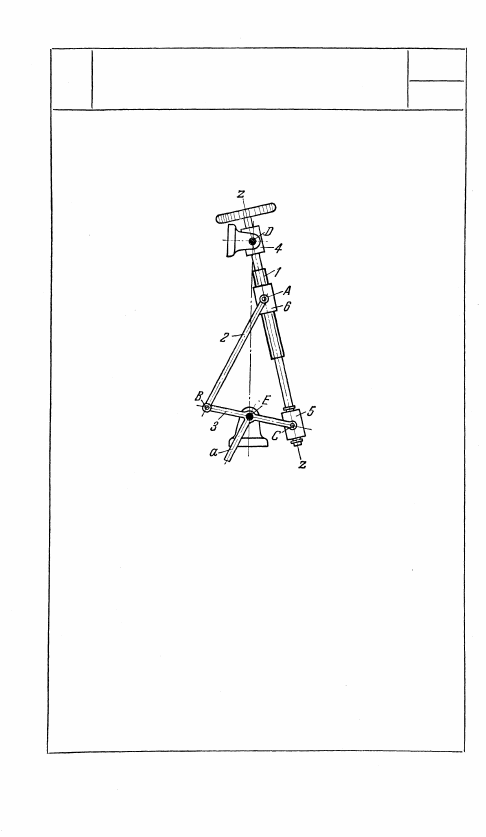

2140

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

РУЛЕВОГО УПРАВЛЕНИЯ

ВР

ЦУ

Звено 4 вращается вокруг неподвиж-

ной оси D. Звено 1 входит со звеном 4 в

цилиндрическую пару, со звеном 5 — во

вращательную пару и со звеном 6 — в

винтовую пару. Звено 2 входит во вра-

щательные пары A и B со звеньями 6 и

3. Звено 3, вращающееся вокруг непо-

движной оси Е, входит во вращатель-

ную пару С со звеном 5. При вращении

звена 1 звено 6 движется поступательно

вдоль оси z — z и через звено 2 переда-

ет движение звену 3, с которым жестко

связан руль а. Звено 1 может вращаться

и скользить в подшипнике 4.

402

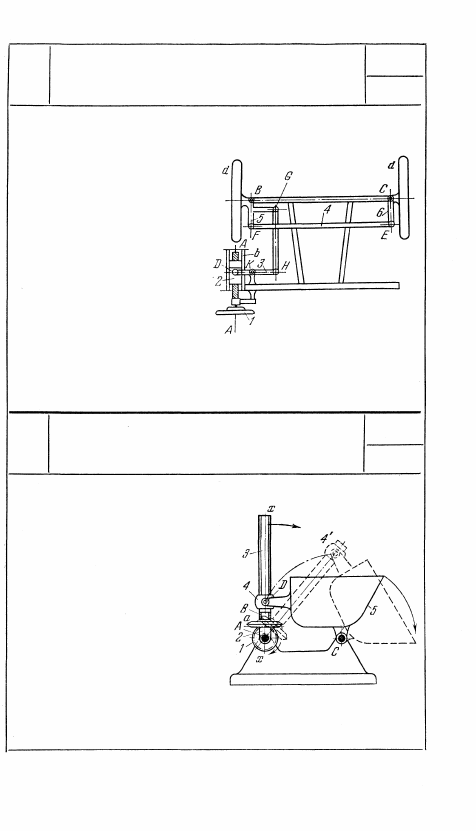

Длины звеньев механизма

удовлетворяют условиям:

FE=BC и BF=CE. Звено

1, вращающееся вокруг оси

A рамы повозки, входит в

винтовую пару с ползуном

2, скользящим по направ-

ляющей b. Звено 3 шарнир-

ного четырехзвенника KHGB

вращается вокруг оси K ра-

мы повозки и входит во

вращательную пару D с

ползуном 2. Звено 4 шар-

нирного параллелограмма

BFEC входит во вращатель-

ные пары F и Е со звенья-

ми 5 и 6, с которыми жестко связаны колеса d. Поворот ко-

лес d вокруг осей B и С рамы повозки осуществляется пово-

ротом винта 1 вокруг оси А.

2142

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЧАНООПРОКИДЫВАТЕЛЯ

ВР

ЦУ

Коническое зубчатое колесо 1,

вращающееся вокруг непо-

движной оси A, входит в зацеп-

ление с коническим колесом а,

жестко связанным со звеном 3,

которое входит во вращатель-

ную пару В со звеном 2, вра-

щающимся вокруг неподвиж-

ной оси A. Звено 3 входит в

винтовую пару со звеном 4, вхо-

дящим во вращательную пару

D с чаном 5, вращающимся во-

круг неподвижной оси С. При

вращении конического колеса 1

вокруг оси А звено 4 переме-

щается вдоль оси х — х, занимая положение 4', при этом чан

5 поворачивается вокруг оси С.

403

2141

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОВОРОТА КОЛЕС ПОВОЗКИ

ВР

ЦУ
