Механизмы в современной технике (Артоболевский) - часть 356





2127

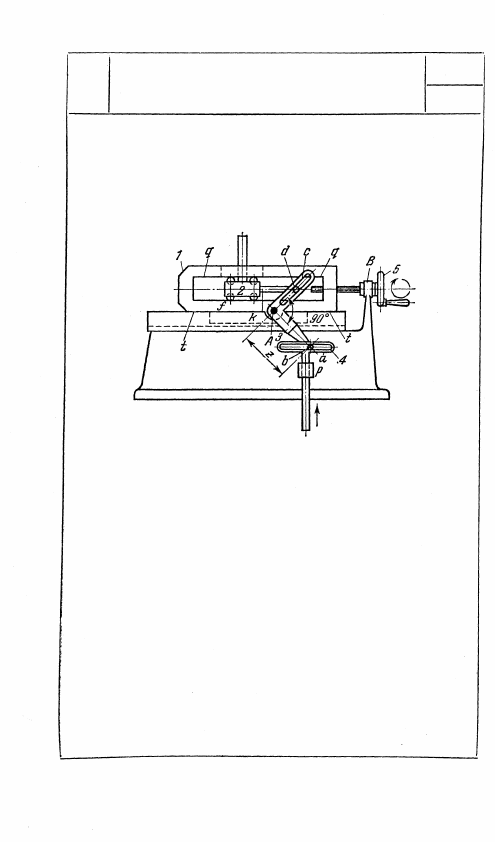

ВИНТО-КУЛИСНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

ВР

МО

Звено 4 с прорезью а скользит в неподвижной

направляющей р. В прорези а скользит палец

b звена 3, вращающегося вокруг оси A

на звене 1. Звено 3 имеет прорезь с, в которой

скользит палец d каретки 2 с роликами f, ко-

торые перекатываются по направляющим q —

q. Звено 1, скользящее по неподвижным на-

правляющим t — t, приводится в движение

звеном 5, входящим в винтовую пару со зве-

ном 1 и вращательную пару В с неподвижным

звеном. Перемещение s

2

 каретки 2 равно сум-

ме перемещения s

1

 каретки 2 вместе со звеном

1, являющегося результатом вращения винта 5,

и перемещения s

4

 каретки 2 от поступательно-

го движения звена 4 в направляющей р.

392

2128

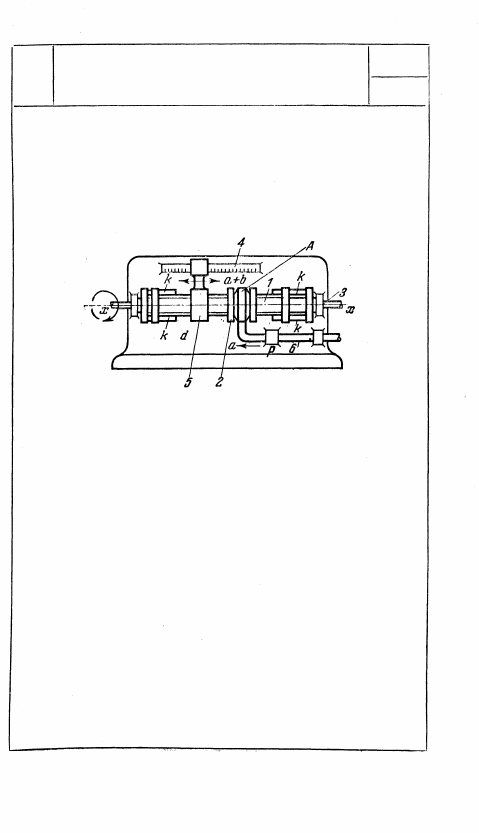

ВИНТОВОЙ СУММИРУЮЩИЙ МЕХАНИЗМ

ВР

МО

Звено 1, представляющее собой полый вал с

винтовой резьбой с большим углом подъема,

вращается вокруг оси x — x. Вал 3, вращаю-

щийся вокруг оси х — х, проходит внутри по-

лого вала 1. Звено 6, скользящее в неподвиж-

ной направляющей р, входит во вращательную

пару А со звеном 2, которое входит в винто-

вую пару со звеном 1. Одно из слагаемых а

вводится поступательным перемещением звена

2. Величина этого слагаемого устанавливается

на шкале 4 с помощью звена 5. Второе слагае-

мое вводится поворотом вала 3, связанного с

полым валом 1 с помощью пальцев k, входя-

щих в отверстия фланцев вала 1. Величина

второго слагаемого b также фиксируется по

шкале 4 последующим перемещением звена 5.

Результат двух перемещений звена 5 дает

с=а+b

393

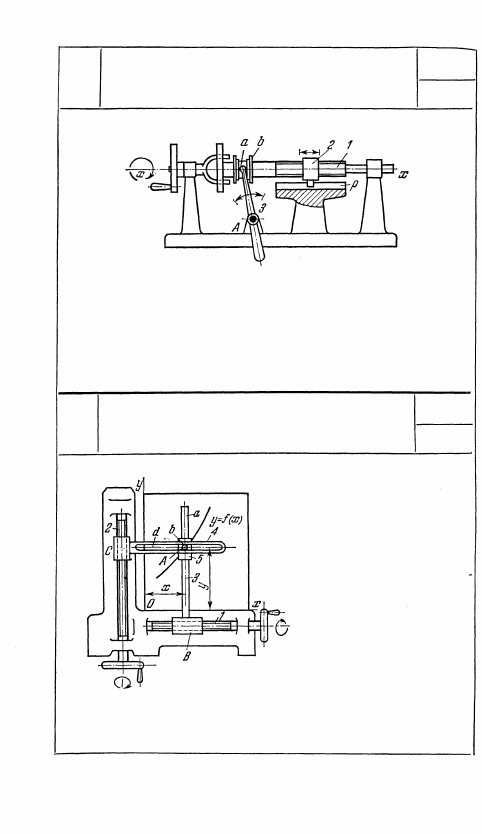

Звено 1, вращающееся вокруг неподвижной оси хх, входит

в винтовую пару со звеном 2, которое скользит по направ-

ляющей р. Рычаг 3, вращающийся вокруг неподвижной оси A,

имеет палец а, скользящий в направляющей b звена 1. Пере-

мещение звена 2 равно сумме перемещения его в результате

вращения винта 1 вокруг оси х — х и осевого перемещения

звена 1 вдоль той же оси при помощи звена 3.

2130

ВИНТО-КУЛИСНЫЙ МЕХАНИЗМ

ДЛЯ ОПРЕДЕЛЕНИЯ КООРДИНАТ КРИВОЙ

ВР

МО

Звено 1, вращающееся во-

круг неподвижной оси, па-

раллельной оси Ох, входит

в винтовую пару В со зве-

ном 3. Звено 2, вращающе-

еся вокруг неподвижной оси,

параллельной оси Оу, вхо

дит в винтовую пару С

со звеном 4. Ползун 5,

скользящий по траверзе а

звена 3, ось которой парал-

лельна оси Оу, имеет палец

b, скользящий в прорези d

звена 4, ось которой парал-

лельна оси Ох. Вращая вин-

ты 1 и 2 таким образом,

чтобы точка А пересечения осей пальца а и прорези d звень-

ев 3 и 4 лежала на заданной кривой y=f(x), можно измерять

координаты х и у этой кривой.

394

2129

ВИНТО-РЫЧАЖНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

ВР

МО

12. МЕХАНИЗМЫ ТОРМОЗОВ (2131)

2131

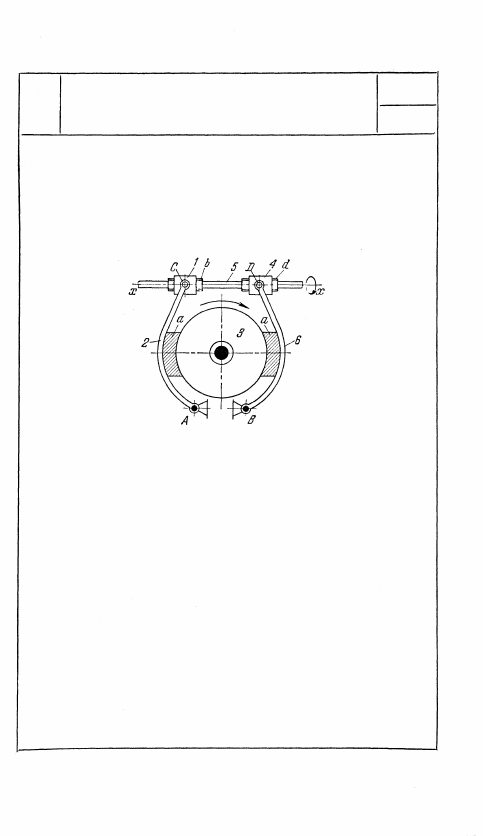

ВИНТО-РЫЧАЖНЫЙ КОЛОДОЧНЫЙ ТОРМОЗ

ВР

Тм

Рычаги 2 и 6, вращающиеся

вокруг неподвижных осей A и

B, имеют колодки а, которые

охватывают шкив 3. Звено 5,

имеющее винты b и d с правой

и левой резьбами, входит в вин-

товые пары С и D со звеньями

1 и 4. Звенья 2 и 6 входят во

вращательные пары С и D со

звеньями 1 и 4. Прижим коло-

док а к шкиву 3 осуществляется

вращением вокруг оси х — x

звена 5.

395
