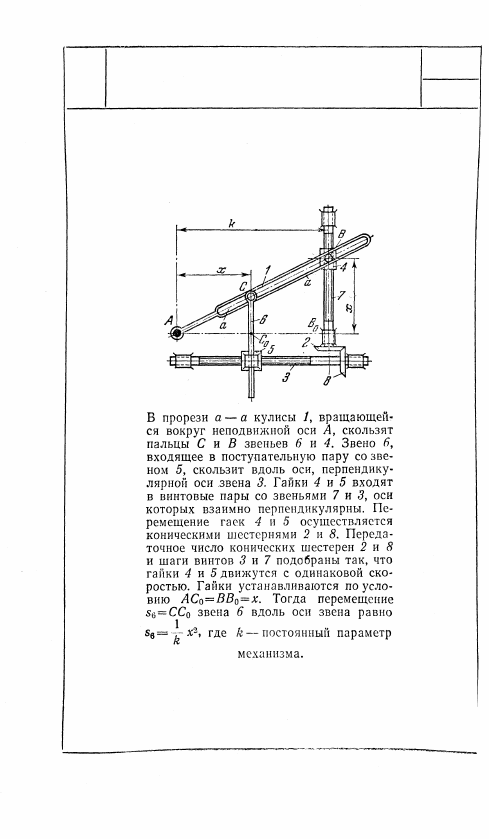

КУЛИСНО-ВИНТОВОЙ МЕХАНИЗМ

ДЛЯ ВОЗВЫШЕНИЯ В СТЕПЕНЬ

ВР

МО

388

2124

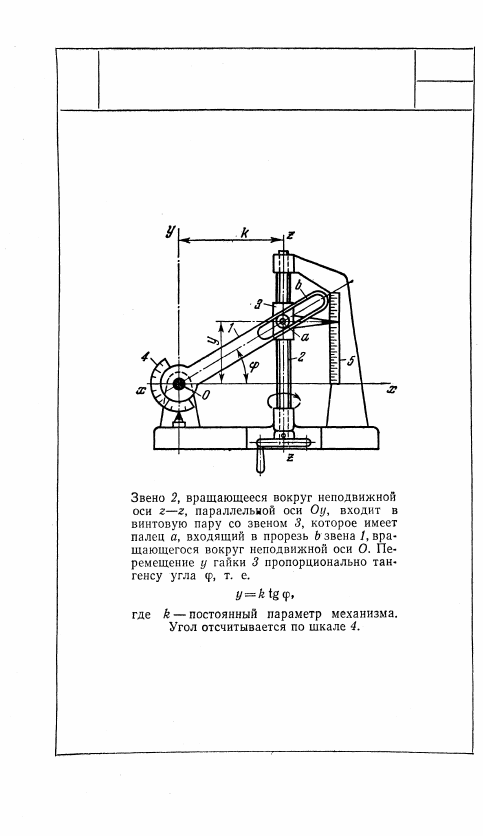

ВИНТОКУЛИСНЫЙ

ТАНГЕНСНЫЙ МЕХАНИЗМ

ВР

МО

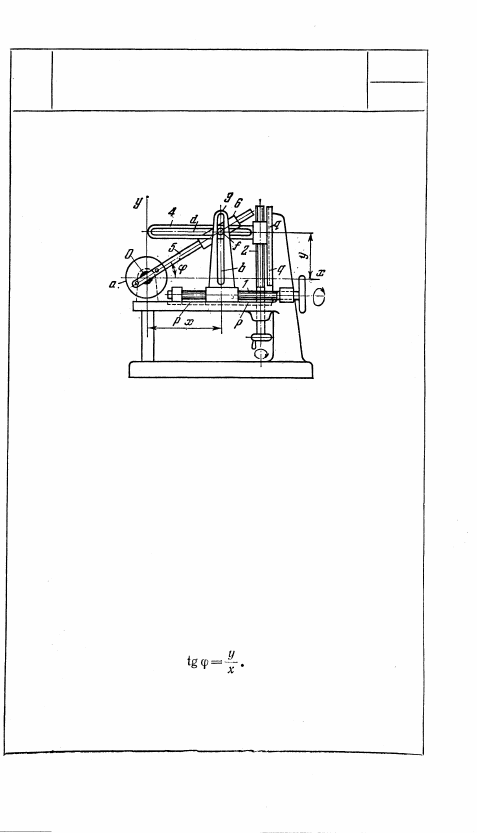

Звено 5 с градуированным диском а вра-

щается вокруг неподвижной оси О. Зве-

но 3, имеющее прорезь b, приводится в

движение винтом 1, вращающимся во-

круг неподвижной оси, параллельной

оси Оx, и скользит в неподвижной на-

правляющей р — р. Звено 4, имеющее

прорезь d, приводится в движение вин-

том 2, вращающимся вокруг оси, парал-

лельной оси Оу, скользя в неподвижной

направляющей q — q. Звено 5 входит в

поступательную пару с ползуном 6, име-

ющим палец f, скользящий одновремен-

но в прорезях b и d звеньев 4 и 3. Угло-

вое перемещение звена 5 пропорцио-

нально отношению линейных перемеще-

ний х и у звеньев 3 и 4, приводимых в

движение винтами 1 и 2, и определяется

по формуле

389

2125

ВИНТО-РЫЧАЖНЫЙ

ТАНГЕНСНЫЙ МЕХАНИЗМ

ВР

МО

390

391

2126

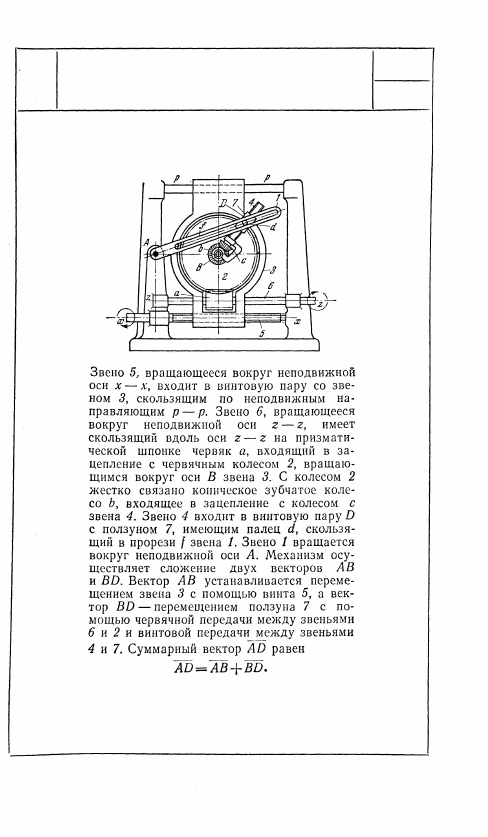

ВИНТО-ЗУБЧАТЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ДЛЯ СЛОЖЕНИЯ ВЕКТОРОВ

ВР

МО
