Длины звеньев механизма удов-

летворяют условию: АЕ = ЕВ =

= DE = EC. Звено 1, вращаю-

щееся вокруг неподвижной оси

х — х, входит во вращательную

пару F со звеном 2 и в винто-

вую пару G с неподвижным

звеном. Звено 3, вращающееся

вокруг неподвижной оси A,

имеет палец В, скользящий в

направляющей b звена 2. Зве-

но 4, входящее во вращатель-

ную пару С со звеном 2, имеет

палец D, скользящий в непо-

движной направляющей d. Звенья 3 и 4 входят во вращатель-

ную пару Е. При вращении звена 1 звено 2 движется посту-

пательно, осуществляя зажим обрабатываемого изделия.

2144

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

НАТЯЖЕНИЯ РЕМНЯ

ВР

ЦУ

Длины звеньев меха-

низма удовлетворяют

условиям: AB = DC и

BC=AD, т. е. фигура

ABCD является па-

раллелограммом. Зве-

но 1 вращается во-

круг оси x — х, входя

в винтовую пару Е с

неподвижным звеном

и во вращательную

пару со звеном 2.

Звено 5 входит во

вращательную пару С со звеном 3, на котором расположен

подшипник а шкива 6, и во вращательную пару F со звеном 2.

Шкив 6 вращается вокруг оси G. Регулировка натяжения рем-

ня 4 осуществляется перемещением звена 2 вдоль оси х — х,

которое получается в результате вращения звена 1 вокруг оси

х

 — х.

404

2143

ВИНТО-РЫЧАЖНЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ПАРАЛЛЕЛЬНЫХ ТИСКОВ

ВР

ЦУ

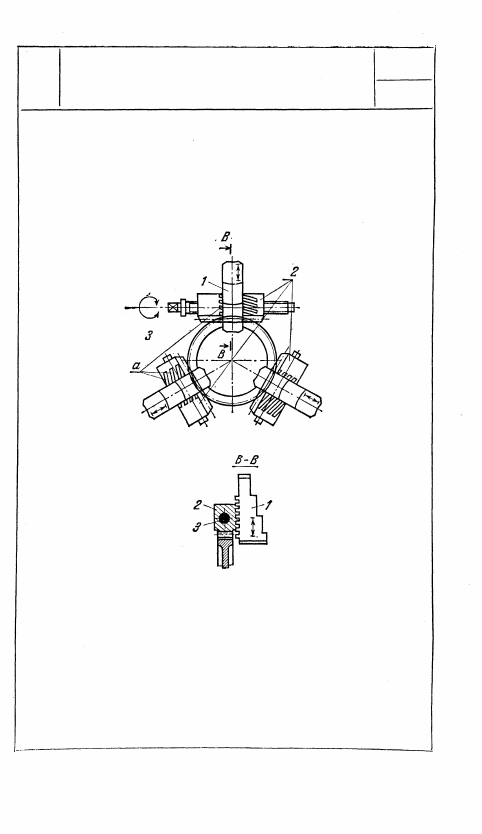

2145

ВИНТО-КЛИНОВОЙ МЕХАНИЗМ ПАТРОНА

ТОКАРНОГО СТАНКА

ВР

ЦУ

При вращении закрепленного в пат-

роне винта 3 рейки 2, несущие кли-

новые направляющие а, перемещают

кулачки 1 к центру или от центра.

405

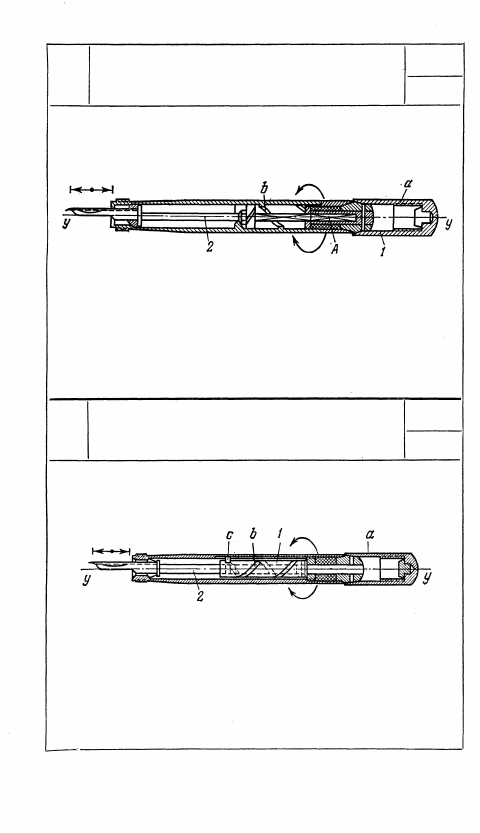

2146

ВИНТОВОЙ МЕХАНИЗМ ПИШУЩЕЙ РУЧКИ

ВР

ЦУ

Головка а звена 1 вращается вокруг оси у — у. Звено 1 вхо-

дит в поступательную пару А со звеном 2, которое входит в

винтовую пару с корпусом ручки, на которой имеется винто-

вая резьба b с большим углом подъема. При вращении звена

1 звено 2 совершает винтовое движение.

2147

ВИНТОВОЙ МЕХАНИЗМ ПИШУЩЕЙ РУЧКИ

ВР

ЦУ

Головка а звена 1 вращается вокруг оси у — у. Звено 1

имеет винтовую резьбу b с большим углом подъема.

Штифт с звена 2 скользит в прорези b и в направляю-

щей f корпуса ручки. Вращательное движение звена 1

преобразуется в поступательное движение звена 2.

406

407

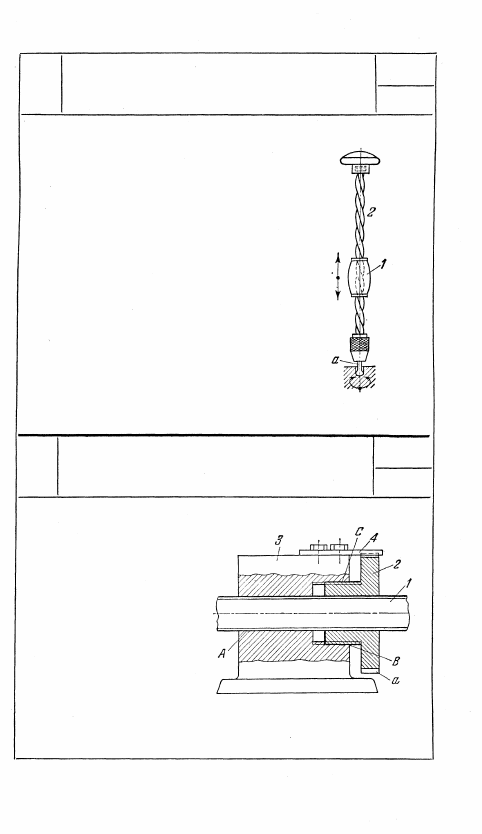

2148

ВИНТОВАЯ РУЧНАЯ ДРЕЛЬ

ВР

ЦУ

Звено 2 имеет винтовую резьбу с

большим углом подъема. Звено 1

входит со звеном 2 в винтовую пару.

Поступательное движение звена 1

преобразуется во вращательное дви-

жение сверла а звена 2.

2149

ВИНТОВОЙ КОМПЕНСАТОР ЛЮФТА

ВР

ЦУ

Звено 1 входит в винто-

вые пары A и В с гайка-

ми 3 и 2. Гайка 2 вхо-

дит в винтовую пару С

с гайкой 3. Гайка 2 име-

ет зубья а, расположен-

ные по наружной поверх-

ности гайки. При помо-

щи дополнительной гай-

ки 2, ввернутой в основ-

ную гайку 3, устраняет-

ся люфт в винтовой па-

ре. Положение дополнительной гайки 2 фиксируется пластин-

кой 4, закладываемой в зубья гайки 2.
