Механизмы в современной технике (Артоболевский) - часть 351

5. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2105)

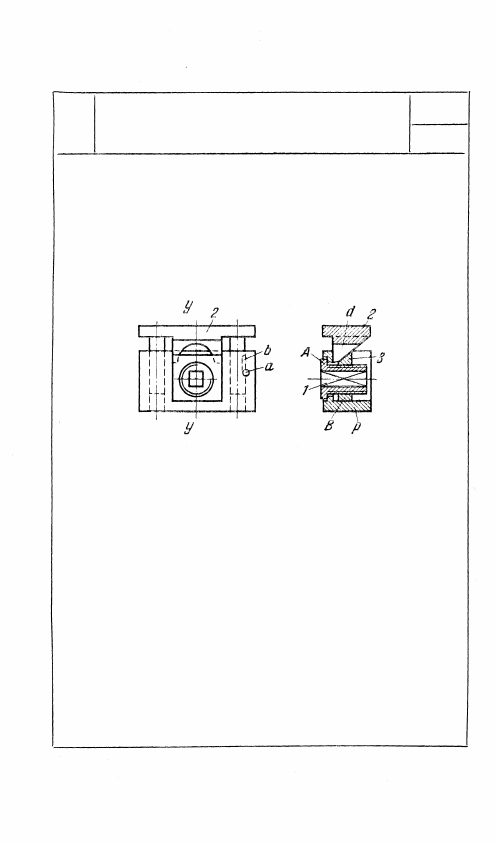

2105

ВИНТО-КЛИНОВОЙ МЕХАНИЗМ

ПОДАЧИ СТОЛА

ВР

СП

Звено 1 входит во вращательную пару

А с неподвижным звеном и в винтовую

пару В со звеном 3, скользящим по не-

подвижной направляющей р. Звено 3

имеет клиновой срез, который скользит

по соответствующему клиновому срезу d

стола 2, который движется вдоль оси

у — y. При вращении звена 1 стол 2 пе-

ремещается в вертикальном направлении

вдоль оси у — у. Движение стола 2 огра-

ничивается штифтом а, входящим в про-

резь b.

372

6. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (2106-2108)

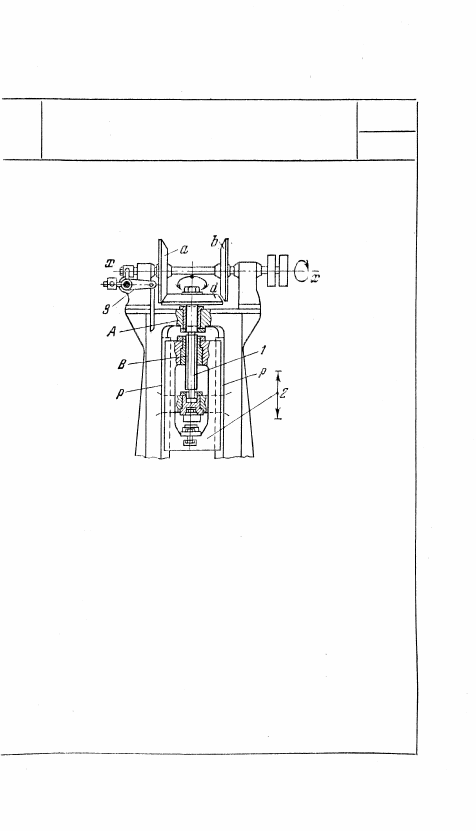

Звено 1 входит во вращательную па-

ру А с неподвижным звеном и в вин-

товую пару В с ползуном 2, сколь-

зящим в неподвижных направляющих

р — р. Звено 1 имеет фрикционное

коническое колесо d. С помощью ме-

ханизма, не показанного на чертеже,

звено 3 вводит в зацепление с ко-

лесом d попеременно фрикционные

конические колеса а и b, вращающие-

ся вокруг неподвижной оси х — х.

Таким образом осуществляется вра-

щение звена 1 в двух противополож-

ных направлениях. Вращательное дви-

жение звена 1 преобразуется в посту-

пательное движение ползуна 2.

373

2106

ВИНТОВОЙ МЕХАНИЗМ ПРЕССА

ВР

МП

2107

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ ПРЕССА

ВР

МП

2108

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ ПРЕССА

ВР

МП

Длины звеньев механизма удов-

летворяют условию АС = СВ=

= BD = DA. Звено 1, вращаю-

щееся вокруг оси х — х, вхо-

дит в поступательные пары с

неподвижными направляющими

р — р и в винтовые пары со

звеньями 3 и 4, которые входят

во вращательные пары A и В

со звеньями 5, 6, 7 и 8. Пол-

зун 2, скользящий в неподвиж-

ных направляющих р — р, вхо-

дит со звеньями 7 и 8 во вра-

щательную пару D. Звенья 5 и 6 вращаются вокруг непо-

движной оси С. Винт 1 имеет правую и левую резьбы а и b

равного шага. Вследствие этого при вращении звена 1 звено 2

движется прямолинейно-поступательно в направляющих р — р.

374

Длины звеньев механиз-

ма удовлетворяют усло-

вию АВ = ВС. Звено 1,

вращающееся вокруг не-

подвижной оси х — х,

входит в винтовые пары

со звеньями 3 и 4, кото-

рые входят во враща-
тельные пары А и С со

звеньями 5 и 6. Ползун 2, скользящий в неподвижных направ-

ляющих р — р, входит со звеньями 5 и 6 во вращательную

пару В. Винт 1 имеет правую и левую резьбы а и b равного

шага. Вследствие этого при вращении звена 1 звено 2 дви-

жется прямолинейно-поступательно в направляющих р — р.

7. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ,  В К Л Ю Ч Е Н И Я

И ВЫКЛЮЧЕНИЯ (2109—2110)

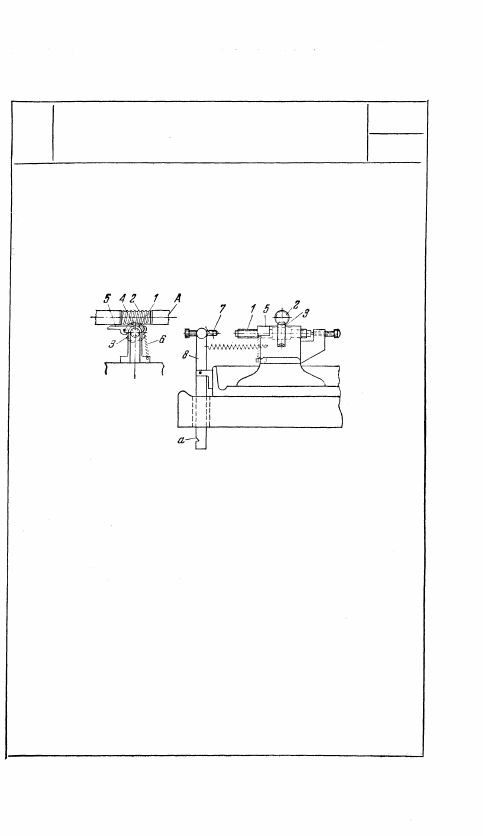

2109

ВИНТОВОЙ МЕХАНИЗМ ВЫКЛЮЧЕНИЯ

ВР

ПВ

Винту 1 сообщается вращение посредством

червячной пары 2, 3, причем червячное ко-

лесо 3 связано с винтом 1 только направ-

ляющей шпонкой. Винт 1 входит в резьбу,

полугайки 4 рычага 5, находящейся под

действием пружины 6, и при своем враще-

нии перемещается влево. При соприкосно-

вении винта 1 с упором 7 рычаг 8 повора-

чивается и его вырез а выходит из зацеп-

ления с механизмом, не показанным на ри-

сунке, машина выключается и вал А оста-

навливается. Продолжительность работы

машины до выключения устанавливается

упором 7.

375
