Механизмы в современной технике (Артоболевский) - часть 339





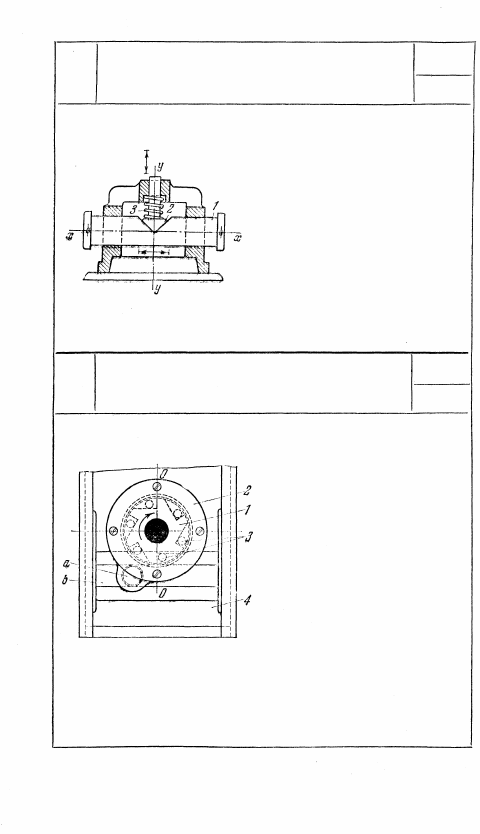

2038

КЛИНОВОЙ ЦЕНТРИРУЮЩИЙ МЕХАНИЗМ

РКл

Ползун 1 скользит в неподвижных
направляющих вдоль оси х — x.

Клиновое звено 2 скользит вдоль

оси у — у. При отклонении ползу-

на 1 от среднего положения клин

2 под действием пружины 3 воз-

вращает ползун 1 в первоначаль-

ное положение.

2039

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

РЕВЕРСИВНОГО ДВИЖЕНИЯ

РКл

При вращении звена 1 в на-

правлении, показанном стрел-

кой, обойме 2 сообщается вра-

щение в том же направлении

под действием заклинивающих-

ся роликов 3, если ролик а, пе-

ремещающий в направляющей

b ползун 4, находится слева от

центральной линии О — О. Пол^

зуну 4 в этом случае сообща-

ется перемещение вверх. Как

только ползун перейдет в край-

нее верхнее положение и центр

ролика а окажется справа от линии О — О, то обойма 2, нахо-

дясь под действием веса ползуна 4, начинает двигаться неза-

висимо от звена 1, потому что в этом случае ролики 3 раскли-

ниваются.

324

Т

Т

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2040—2042)

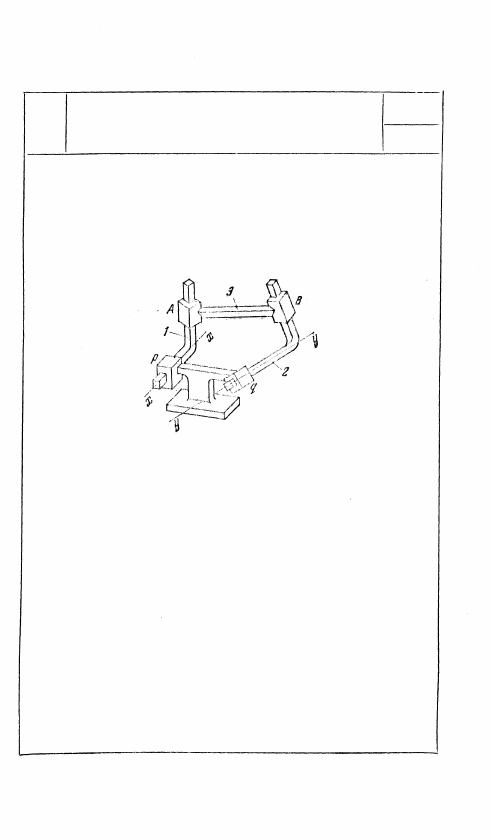

2040

ЧЕТЫРЕХЗВЕННЫЙ КЛИНОВОЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

РКл

Звено 1, скользящее вдоль оси

х — х в неподвижных направ-

ляющих р, входит в поступа-

тельную пару А со звеном 3.

Звено 2, входящее в поступа-

тельную пару В со звеном 3,

скользит в неподвижной на-

правляющей q. При прямоли-

нейно-поступательном движе-

нии звена 1 вдоль оси х — х

звено 2 движется прямо линей-

но-поступательно вдоль оси

у — у. Оси x — x и у — у пере-

крещиваются в пространстве.

325

Ч

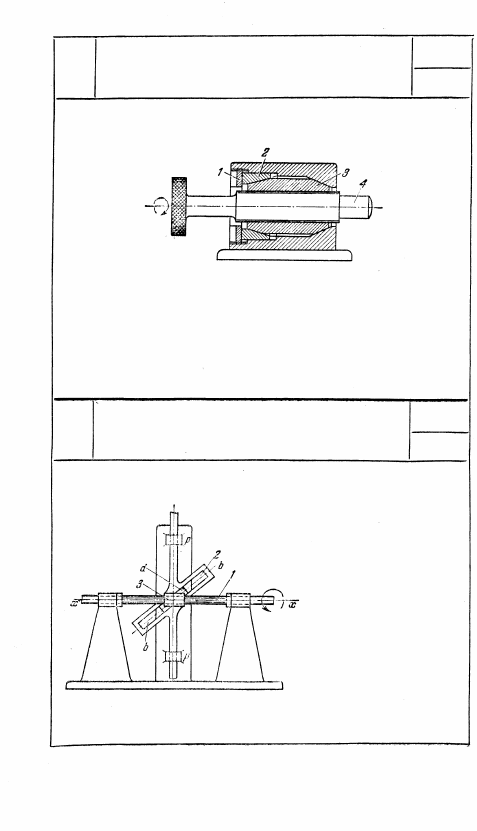

Звено 1 входит в винтовую пару с неподвижным звеном.

Винт 4 входит в винтовую пару с разрезной гайкой 3, имею-

щей конусные поверхности. При вращении звена 1 конусная

втулка 2 воздействует на разрезную гайку 3, при этом умень-

шается зазор между винтом 4 и гайкой 3, благодаря чему

устраняется мертвый ход.

Звено 1, вращающееся

вокруг неподвижной оси

х — х, входит в винтовую

пару со звеном 3. Со зве-

ном 3 жестко связан

ползун d, скользящий в

прорези b — b кулисы 2.

Кулиса 2 скользит в не-

подвижных направляю-

щих р р. При вращении

звена 1 кулиса 2 пере-

мещается поступательно

в направляющих р — р.

326

2042

ВИНТО-КЛИНОВОЙ МЕХАНИЗМ

ПОСТУПАТЕЛЬНО ДВИЖУЩЕЙСЯ КУЛИСЫ

РКл

Ч

2041

ВИНТО-КЛИНОВОЙ МЕХАНИЗМ

ДЛЯ УСТРАНЕНИЯ МЕРТВОГО ХОДА

РКл

Ч

3. МЕХАНИЗМЫ ШЕСТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2043)

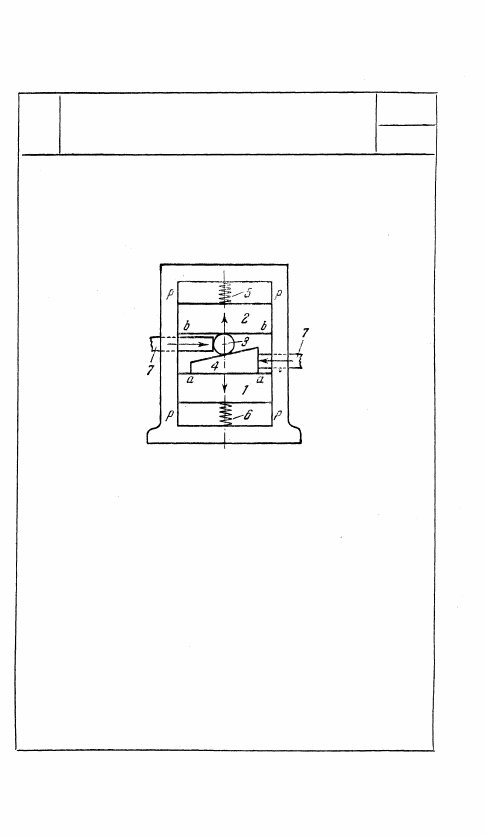

2043

ШЕСТИЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Ш

Ползуны 1 и 2, скользящие в направ-

ляющих р — р, подпружиниваются пру-

жинами 6 и 5. Клин 4 скользит по пло-

скости аа звена 1, воздействуя своим

скосом на шарик или цилиндр 3, кото-

рый в свою очередь находится в сопри-

косновении с плоскостью b — b ползуна

2. Звенья 7 перемещаются в неподвиж-

ных горизонтальных направляющих. Од-

но звено 7 соприкасается с шариком 3,

а другое с клином 4. При движении

звеньев 7 в направлениях, указанных

стрелками, ползуны 1 и 2 перемещаются

в вертикальных направляющих р — р.

327
