Механизмы в современной технике (Артоболевский) - часть 337

1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2024—2039)

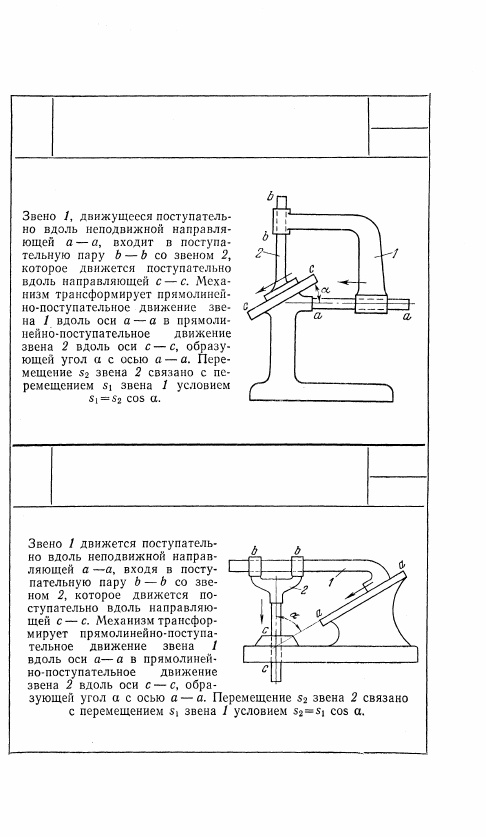

2024

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

2025

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

317

Т

Т

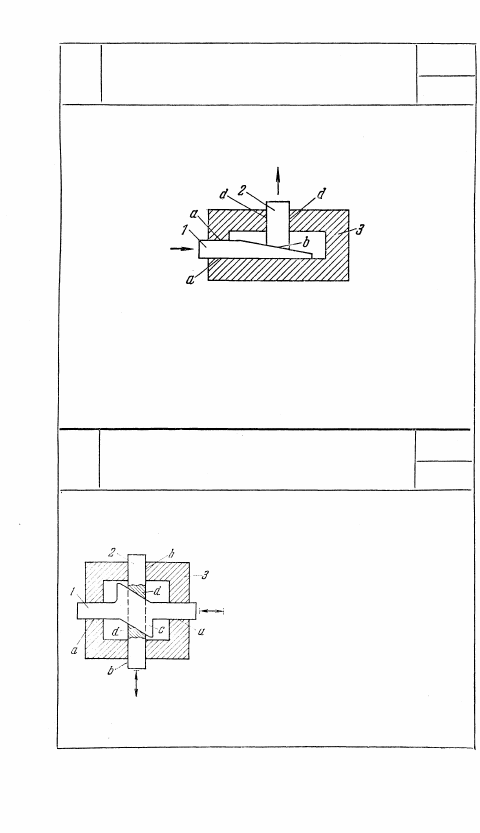

2026

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Звено 1, выполненное в виде клина, скользит в неподвижных

направлящих а — а звена 3, входя в поступательную пару b

со звеном 2, скользящим в неподвижных направляющих d — d

звена 3. Прямолинейно-поступательное движение звена 1 пре-

образуется в прямолинейно-поступательное движение звена 2

в перпендикулярном направлении.

2027

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Звено 1, скользящее в неподвижных

направляющих а — а звена 3, имеет

жестко связанный с ним сухарь с,

скользящий в направляющих d — d

звена 2, которое скользит в непо-

движных направляющих b — b зве-

на 3. Прямолинейно-поступательное

движение звена 1 преобразуется в

прямолинейно-поступательное движе-

ние звена 2 в перпендикулярном на-

правлении.

318

Т

Т

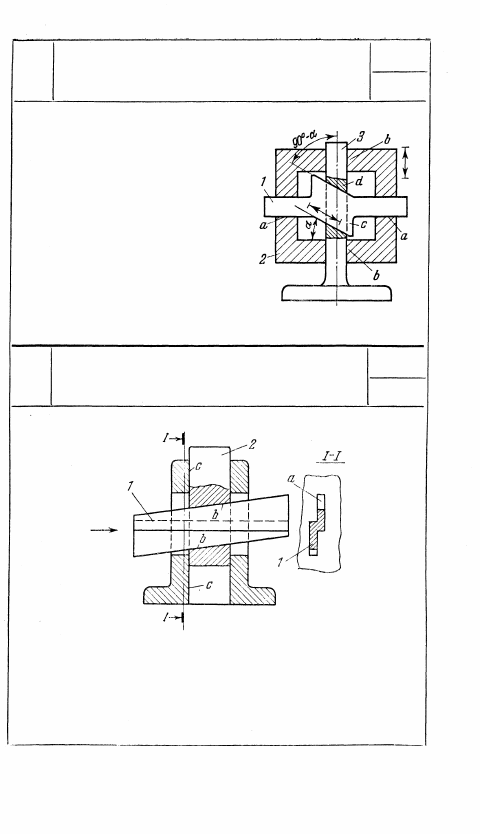

2028

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Звено 1, скользящее в подвижных

направляющих а — а звена 2, име-

ет жестко связанный с ним сухарь

с, скользящий в неподвижных на-

правляющих d звена 3. Звено 2

скользит по неподвижным направ-

ляющим b звена 3. Поступатель-

ное движение звена 1 в направле-

нии, указанном стрелкой, преобра-

зуется в поступательное движение

звена 2 в направлении, образую-

щем угол 90° — а с направлением

движения звена 1.

2029

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Звено 1, выполненное в виде уголкового клина, скользит в

уголковой прорези а стойки, входя в поступательную пару b

со звеном 2, скользящим в неподвижных направляющих с — с.

Прямолинейное поступательное движение звена 1 преобразу-

ется в прямолинейно-поступательное движение звена 2 в пер-

пендикулярном направлении.

319

Т

Т
