Механизмы в современной технике (Артоболевский) - часть 336

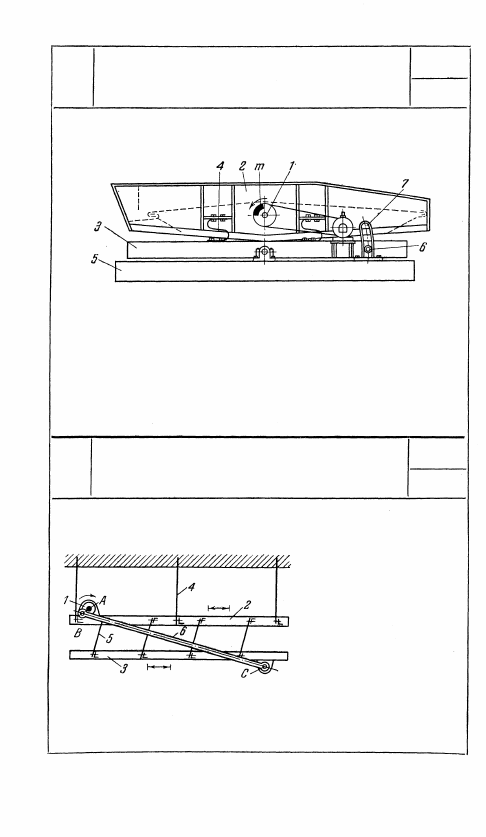

2018

МЕХАНИЗМ РАССЕВА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Рама 3 рассева укреплена на неподвижной раме 5 болтом 6,

скользящим в дуговой направляющей 7 так, чтобы рассев мог

быть установлен с необходимым наклоном. Корпус 2 рассева

соединяется с рамой 3 посредством четырех S-образных пру-

жин 4. На валу корпуса 2 укрепляется неуравновешенная мас-

са т. При вращении вала 1 под воздействием неуравновешен-

ной массы m и пружин 4 корпус рассева совершает колеба-

тельное движение.

2019

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРОХОТА С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Кривошип 1 вращается

вокруг оси А рамы 2,

подвешенной к стойке на

плоских пружинах 4. Ша-

тун 6 входит во враща-

тельную пару В с криво-

шипом 1 и во вращатель-

ную пару С с рамой 3,

подвешенной к раме 2 на

плоских пружинах 5. При

вращении кривошипа 1 рамы 2 и 3 совершают колебательные

движения.

312

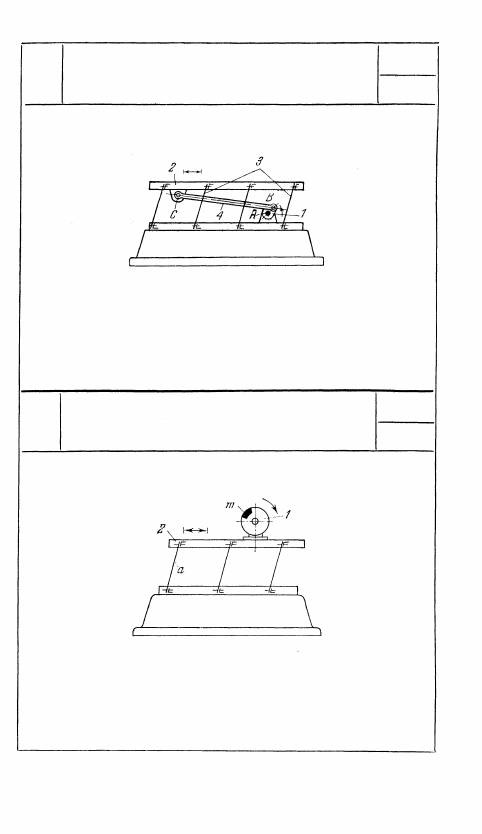

2020

МЕХАНИЗМ ГРОХОТА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Шатун 4 входит во вращательную пару В с кривошипом 1,

вращающимся вокруг неподвижной оси A, и во вращательную

пару С с рамой 2. Рама 2 соединена со стойкой плоскими

пружинами 8. При вращении кривошипа 1 рама 2 совершает

колебательное движение.

2021

МЕХАНИЗМ ГРОХОТА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Рама 2 связана с неподвижным звеном тремя пружинами а

равной длины и параллельно расположенными. На диске 1

закреплена неуравновешенная масса m. При вращении диска

1 рама 2 совершает колебательное движение.

313

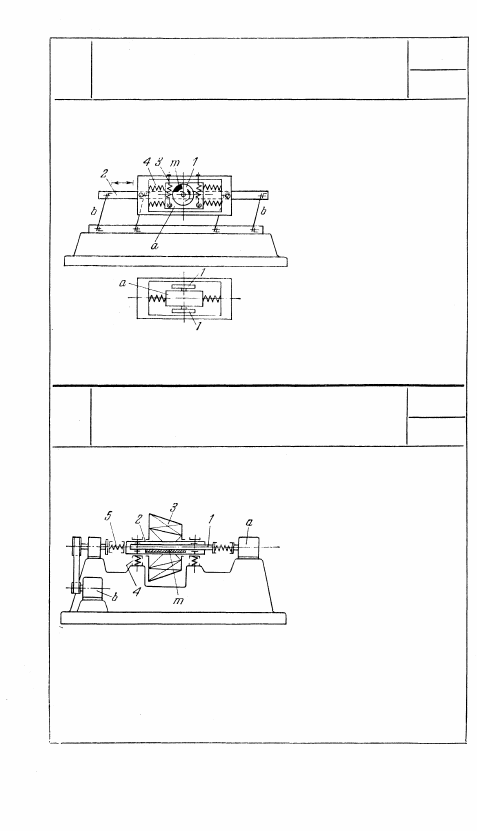

2022

МЕХАНИЗМ ГРОХОТА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Рама 2 связана с непо-

движным звеном четырь-

мя одинаковыми и па-

раллельно расположен-

ными пружинами b. Кор-

пус а, несущий на себе

диски 1, соединен с ра-

мой 2 с помощью пру-

жин 3 и 4. На дисках 1

закреплены неуравнове-

шенные массы т. При

вращении дисков 1 рама

2 совершает колебатель-

ное движение.

2023

МЕХАНИЗМ ЦЕНТРОБЕЖНОГО

ВИБРАЦИОННОГО РАССЕВА

РУ

ВМ

Корпус сит 3 закреплен

на полом валу 2, покоя-

щемся на пружинах 4 и

соединенном с приводом

от двигателя b пружи-

ной 5. Вал 1, покоящийся

в подшипниках, смонти-

рованных внутри вала 2,

несет на себе неуравно-

вешенную массу т. Вал

1 приводится в движение двигателем а. Валы 1 и 2 враща-

ются с различными числами оборотов, при этом сита 3, вра-

щаясь, совершают колебательное движение.

XI

РЫЧАЖНО-КЛИНОВЫЕ

МЕХАНИЗМЫ

РКл

1. Механизмы трехзвенные общего назначения Т

(2024—2039). 2. Механизмы четырехзвенные об-

щего назначения Ч (2040-2042). 3. Механизмы

шесгизвенные общего назначения III (2043).

4. Механизмы с остановками О (2044). 5. Меха-

низмы остановов, стопоров и запоров ОЗ (2045—

2051). 6. Механизмы сортировки, подачи и пита-

ния СП (2052). 7. Механизмы муфт и соединений

МС (2053). 8. Механизмы измерительных и испы-

тательных устройств И (2054—2056). 9. Механиз-

мы молотов, прессов и штампов МП (2057).

10. Механизмы тормозов Тм (2058). 11. Механиз-

мы захватов, зажимов и распоров 33 (2059—

2063). 12. Механизмы прочих целевых устройств

ЦУ (2064).
