10. МЕХАНИЗМЫ РЕГУЛЯТОРОВ

(2007)

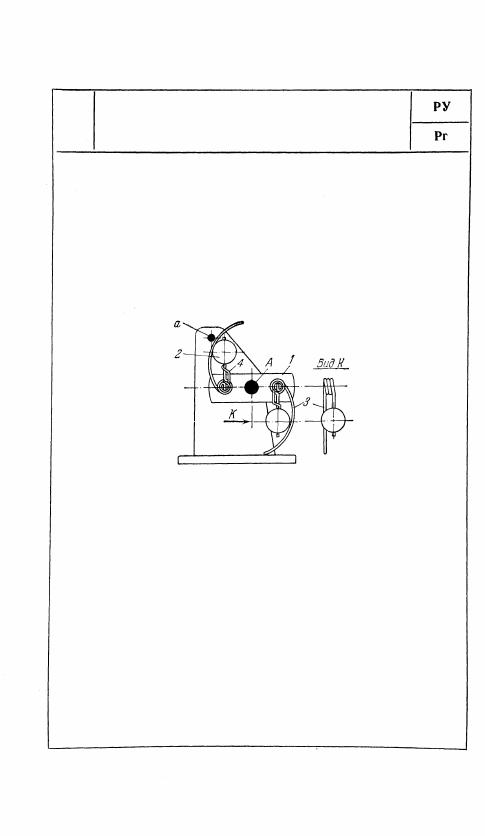

Звено 1 вращается вокруг не-

подвижной оси A. При этом

грузы 2, прикрепленные к пру-

жинам 3, под действием цент-

робежной силы раздвигаются

и пружины 3 ударяются о

штифт а, производя таким об-

разом торможение. Винтовые

пружины 4 возвращают грузы

2 в первоначальное положение.

304

РЫЧАЖНЫЙ ЦЕНТРОБЕЖНЫЙ РЕГУЛЯТОР

С УПРУГИМИ ЗВЕНЬЯМИ

УДАРНОГО ДЕЙСТВИЯ

2007

11. МЕХАНИЗМЫ ВИБРОМАШИН

И ВИБРОУСТРОЙСТВ (2008—2023)

РУ

ВМ

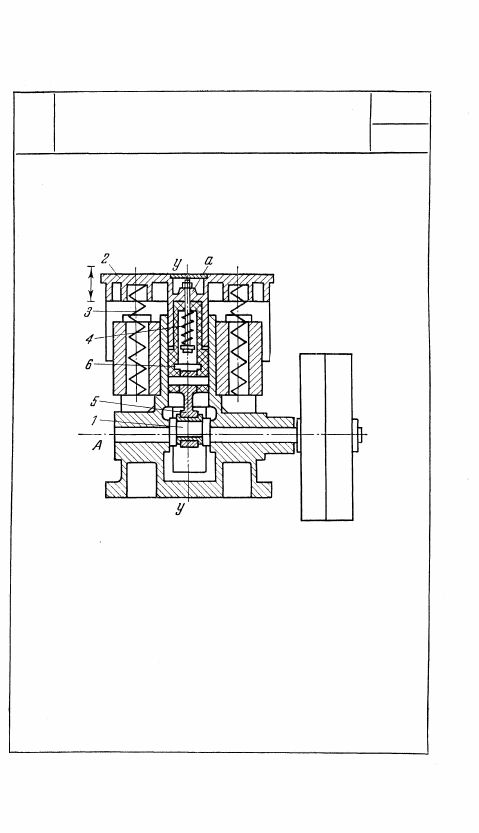

Кривошип 1 вращается вокруг неподвижной оси

A. Шатун 5 входит во вращательные пары с кри-

вошипом 1 и с ползуном 6, скользящим в непо-

движных направляющих. Стол 2, скользящий по

неподвижным направляющим и по ползуну 6,

пружинами 3 связан со стойкой, а пружиной 4,

навитой на стержень а, связан с ползуном 6.

При вращении кривошипа 1 стол 2 под воздейст-

вием пружин 3 и 4 совершает колебательное дви-

жение в направлении оси у — у.

305

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ФОРМОВОЧНОЙ МАШИНЫ

С УПРУГИМИ ЗВЕНЬЯМИ

2008

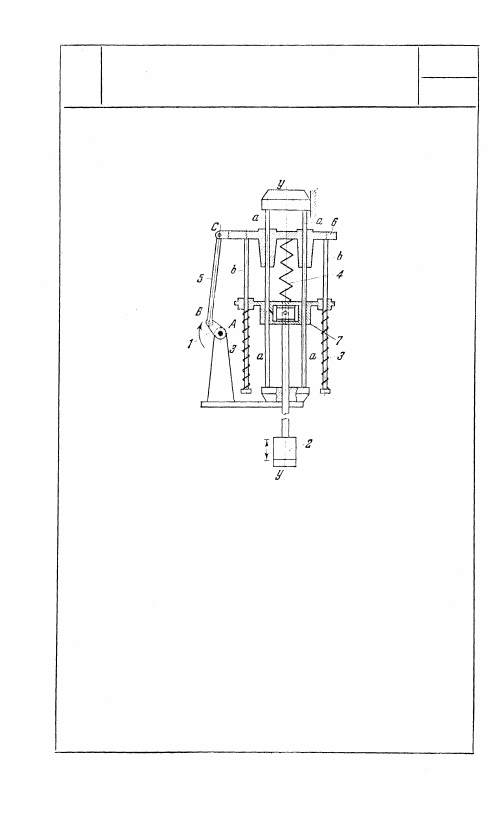

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ТРАМБОВКИ С  У П Р У Г И М И

ЗВЕНЬЯМИ

РУ

вм

2009

Кривошип 1 вращается вокруг непо-

движной оси A. Шатун 5 входит во вра-

щательные пары В и С с кривошипом 1

и рамой 6, скользящей по неподвижным

направляющим а — а. Рама 6 имеет

стержни b. Подвижная рама 7 скользит

по неподвижным направляющим а — а

и стержням b. Пружиной 4 рама 7 свя-

зана с рамой 6, а пружины 3 подпружи-

нивают раму 7 при ее скольжении вдоль

стержней b. С рамой 7 жестко связана

трамбовка 2, которая при вращении кри-

вошипа 1 под воздействием пружин 3 и

4 совершает колебательное движение в

направлении оси у — у.

306

2010

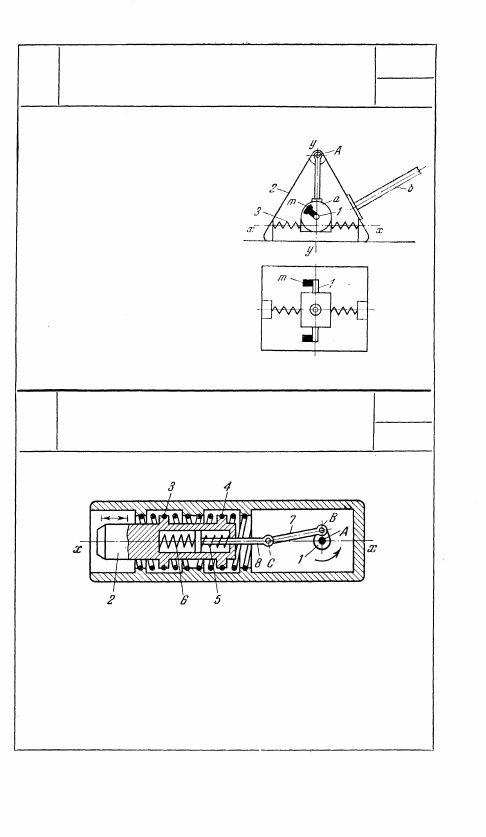

РЫЧАЖНЫЙ МЕХАНИЗМ ТРАМБОВКИ

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Электромотор а соединен с корпу-

сом 2 трамбовки шарниром А. На

валу мотора закрепляются не-

уравновешенные массы т. При

вращении вала 1 электромотора а

составляющие неуравновешенных

сил в направлении оси х — x пе-

редаются пружинами 3 на прижи-

мающую корпус 2 рукоятку b.

Трамбующее движение обеспечи-

вается составляющими неуравно-

вешенных сил в направлении оси

y

 — y.

2011

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РУЧНОГО МОЛОТКА

С  У П Р У Г И М И ЗВЕНЬЯМИ

РУ

ВМ

Кривошип 1 вращается вокруг неподвижной оси А корпуса

молотка. Шатун 7 входит во вращательные пары В и С с кри-

вошипом 1 и ползуном 8, который связан пружинами 5 и 6 с

бойком 2. Направляющими бойка 2 молотка служат две вин-

товые пружины 3 и 4. При вращении кривошипа 1 боек 2

молотка под воздействием пружин 3, 4, 5 и 6 совершает коле-

бательное движение в направлении оси x — x.

307
