6. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(1993—1994)

1993

РЫЧАЖНЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С ДЕФОРМИРУЕМЫМ

ЗВЕНОМ

РУ

МС

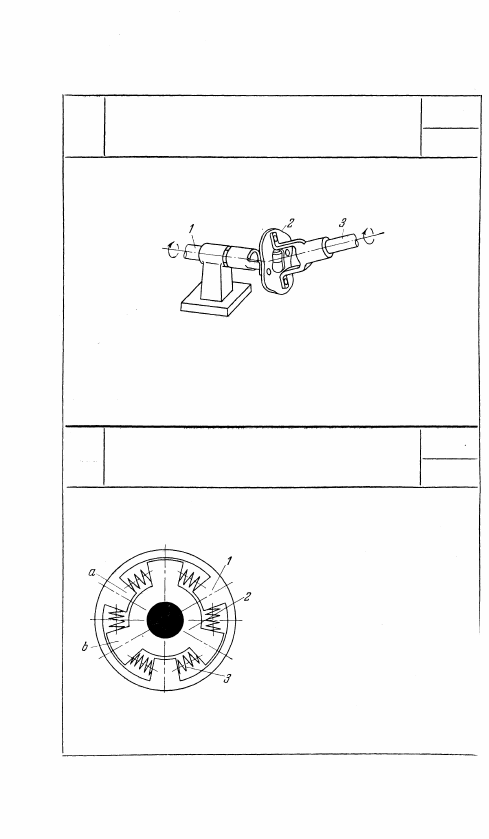

Передача вращения между пересекающими-

ся валами 1 и 3 осуществляется упругим

звеном 2.

1994

МУФТА УПРУГОГО СЦЕПЛЕНИЯ

С ПРУЖИНАМИ

РУ

МС

Диски 1 и 3, закрепленные на

концах валов, имеют выступы

а и b, между которыми нахо-

дятся пружины 3. Вращение с

одного вала на другой переда-

ется через пружины 3.

296

7. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И  В Ы К Л Ю Ч Е Н И Я (1995-2001)

1995

РЫЧАЖНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

С  У П Р У Г И М ЗВЕНОМ

РУ

ПВ

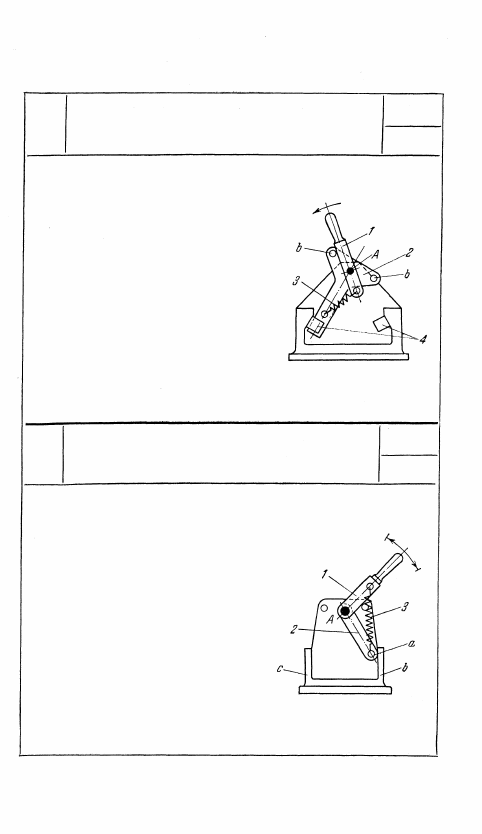

Рычаги 1 и 2 вращаются вокруг не-

подвижной оси A. При движении

рычага 1 в направлении, указанном

стрелкой, пружина 3 плавно выводит

звено 2 из одного из зажимов 4. На

случай отказа пружины 3 предусмот-

рены штифты b, в которые упирается

рычаг 1.

1996

РЫЧАЖНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

С УПРУГИМ ЗВЕНОМ

РУ

ПВ

Рычаги 1 и 2 вращаются вокруг не-

подвижной оси А. При повороте ры-

чага 1 звено 2 своим концом а упи-

рается в выступ b стойки до положе-

ния, соответствующего наибольшему

растяжению пружины 3. После этого

конец а звена 2 быстро переходит в

другое предельное положение и бу-

дет упираться в выступ с стойки.

297

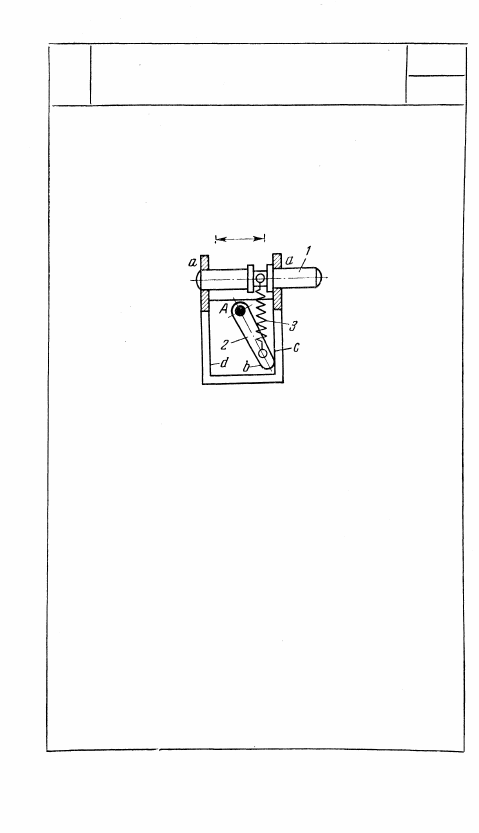

Звено 1 движется посту-

пательно в неподвижных

направляющих а — а.

Звено 2 вращается во-

круг неподвижной оси A.

При поступательном дви-

жении звена 1 звено 2

своим концом b упира-

ется в плоскость с до по-

ложения, соответствую-

щего наибольшему рас-

тяжению пружины 3. По-

сле этого звено 2 пере-

ключается из одного

крайнего положения в

другое и конец его упи-

рается в плоскость d.

298

РЫЧАЖНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМСЯ

ЗВЕНОМ

РУ

ПВ

1997

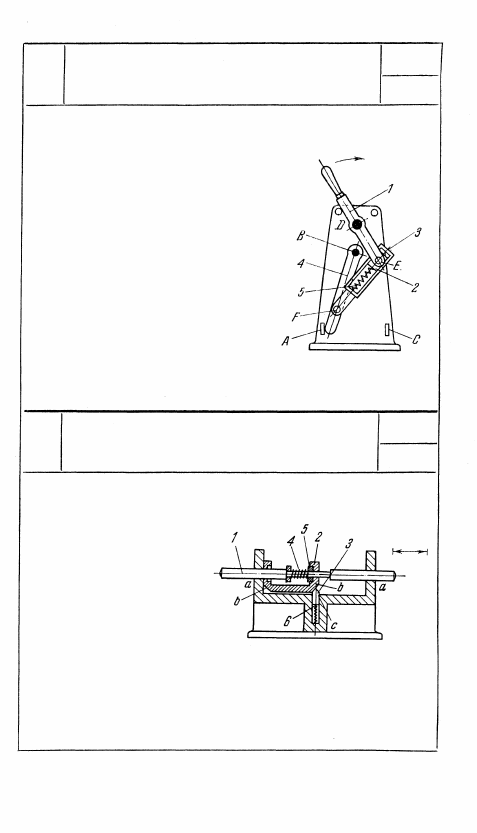

Рычаг 1, вращающийся вокруг непо-

движной оси D входит во вращатель-

ную пару Е с ползуном 2, скользя-

щим в кулисе звена 3. Звено 3 вхо-

дит во вращательную пару F с рыча-

гом 4, вращающимся вокруг непо-

движной оси В. При вращении рыча-

га 1 ползун 2, скользящий в кулисе

3, поворачивает ее относительно цен-

тра F до того момента, когда рычаг

1 займет крайнее правое положение.

После этого под действием пружины

5 звено 4, вращаясь вокруг оси B,

прижимается к упору С. При враще-

нии рычага 1 в обратном направле-

нии звено 4 прижимается к упору А.

Штанга 1 скользит в непо-

движных направляющих

а — а. Пружина 4 одним

концом жестко закреплена

на штанге, а вторым концом

закреплена на неподвижном

кольце 5, свободно скользя-

щем по штанге 1. Ползун 2,

свободно скользящий по

штанге 1, имеет скосы b. Штифт 3, подпружиненный пружи-

ной 6, скользит в неподвижных направляющих с. При движе-

нии штанги 1 пружина 4, преодолевая сопротивление штифта

З, перемещает ползун 2 в направлении его движения.

299

1999

ШТАНГОВЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

С УПРУГИМ ЗВЕНОМ

РУ

ПВ

1998

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПЕРЕКЛЮЧЕНИЯ С УПРУГИМ ЗВЕНОМ

РУ

ПВ
