Механизмы в современной технике (Артоболевский) - часть 331

4. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (1986—1989)

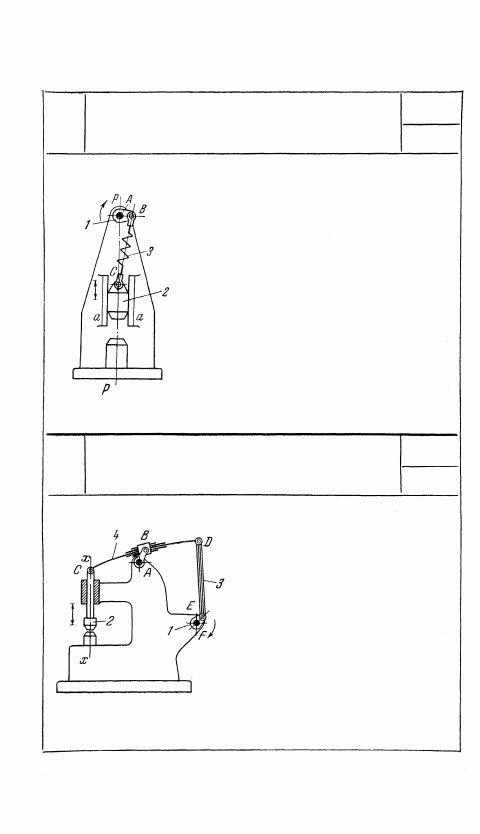

1986

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

МОЛОТА С УПРУГИМ ЗВЕНОМ

РУ

МП

Кривошип 1 вращается вокруг непо-

движной оси А. Ползун (боек) 2 дви-

жется в неподвижных направляющих

а—а. Точка В кривошипа 1 и точка С

бойка 2 связаны пружинным звеном 3.

При вращении кривошипа 1 боек 2 под

воздействием пружинного звена 3 совер-

шает колебательное движение в направ-

лении оси р — р.

1987

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

МОЛОТА С УПРУГИМ ЗВЕНОМ

РУ

МП

Шатун 4 кривошипно-ползунного

механизма ABC выполнен в виде

упругой рессоры, которая входит

во вращательную пару D со зве-

ном 3, выполненным также в виде

упругой рессоры. Звено 3 входит

во вращательную пару Е с криво-

шипом 1, вращающимся вокруг

неподвижной оси F. При враще-

нии кривошипа 1 боек 2 под воз-

действием рессор 3 и 4 совершает

колебательное движение в направ-

лении оси х — х.

292

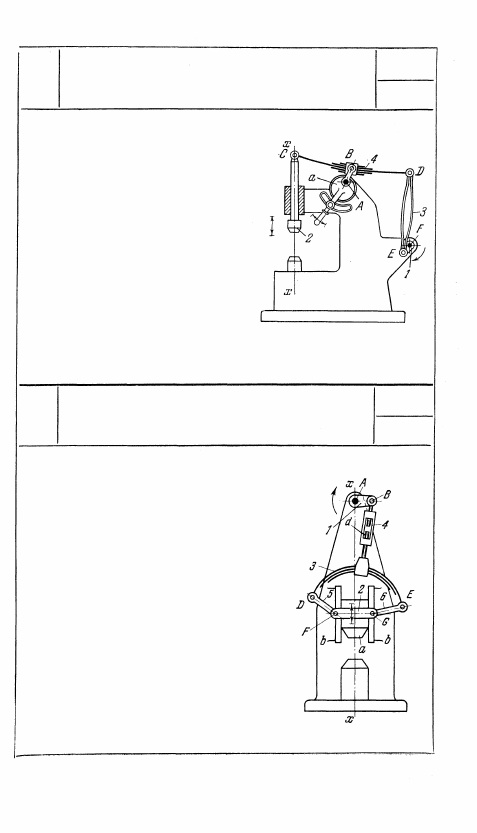

1988

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

МОЛОТА С УПРУГИМ ЗВЕНОМ

РУ

МП

Шатун 4 кривошипноползунного

механизма ABC выполнен в виде

упругой рессоры, которая входит

во вращательную пару D со зве-

ном 3, выполненным также в виде

упругой рессоры. Звено 3 входит

во вращательную пару Е с криво-

шипом 1, вращающимся вокруг

неподвижной оси F. При враще-

нии кривошипа 1 боек 2 под воз-

действием рессор 3 и 4 совершает

колебательное движение в направ-

лении оси х — х. Амплитуда коле-

баний бойка 2 может регулиро-

ваться изменением положения шарнира А с помощью эксцен-

трика а.

1989

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

МОЛОТА С УПРУГИМ ЗВЕНОМ

РУ

МП

Боек а скользит в неподвижных направ-

ляющих b — b. С бойком жестко связа-

на траверза 2, входящая во вращатель-

ные пары F и G со звеньями 5 и 6. Рес-

сора 3 в точках D и Е присоединена к

звеньям 5 и 6 и жестко связана с шату-

ном 4, входящим во вращательную пару

В с кривошипом 1, вращающимся во-

круг неподвижной оси А. При вращении
кривошипа 1 боек 2 под воздействием

рессоры 3 совершает колебательное дви-

жение в направлении оси х — х. Шатун

4 имеет винтовое регулировочное уст-

ройство d для изменения амплитуды ко-

лебаний бойка.

293

5. МЕХАНИЗМЫ  Г Р Е Й Ф Е Р О В  К И Н О А П П А Р А Т О В

(1990—1992)

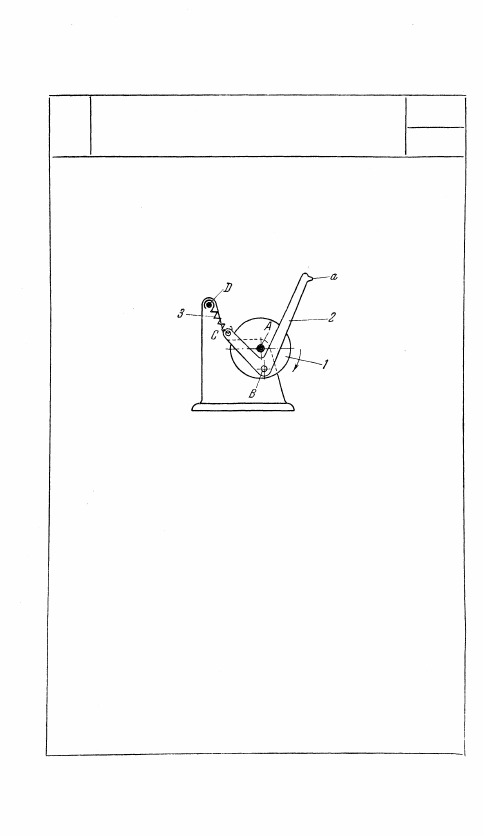

1990

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА С УПРУГИМ ЗВЕНОМ

РУ

ГК

Звено 1, вращающееся вокруг

неподвижной оси А, входит во

вращательную пару В с угол-

ковым шатуном 2. Пружина 3

в точке С присоединена к ша-

туну 2, а в точке D — к стойке.

При вращении кривошипа 1

зуб а шатуна 2 описывает ша-

тунную кривую. При этом зуб

а вводится в отверстие ки-

ноленты, продвигает ее и выво-

дится обратно. Требуемая фор-

ма траектории зуба а достига-

ется соответствующим подбо-

ром размеров пружины 3.

294

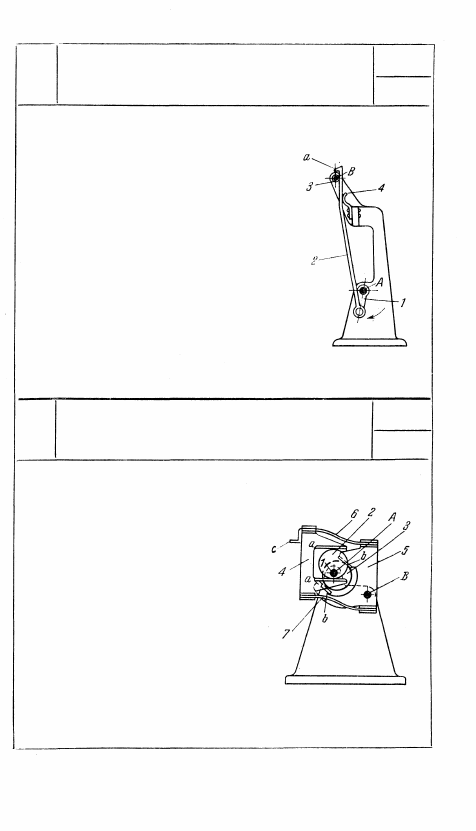

1991

РЫЧАЖНЫЙ МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА С УПРУГИМ ЗВЕНОМ

РУ

гк

При вращении кривошипа 1 вокруг оси

А конец зуба а шатуна 2 описывает

сложную шатунную кривую. На одном

из участков этой кривой зуб а вводится

в отверстия киноленты и передвигает ее.

На другом участке шатунной кривой зуб

а выводится из отверстий киноленты.

Требуемая форма траектории конца зу-

ба а достигается соответствующим про-

филем той части шатуна 2, которая со-

прикасается с роликом 3, вращающимся

вокруг неподвижной оси В, и подбором

размеров звеньев 1 и 2 и профиля пла-

стинчатой пружины 4.

1992

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ГК

Эксцентрики 2 и 3 жестко укреплены
на валу 1 с осью А. Эксцентрик 2

движется в направляющих а — а зве-

на 4, эксцентрик 3 — в направляющих

b — b звена 5, которое вращается во-

круг неподвижной оси В. Звенья 4 и

5 соединены плоскими пружинами 6

и 7. Зуб с укреплен на звене 4. При

вращении вала 1 зуб с описывает

сложную кривую. При этом зуб с

вводится в отверстие киноленты, про-

двигает ее и выводится из него.

295
