2. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1979—1982)

1979

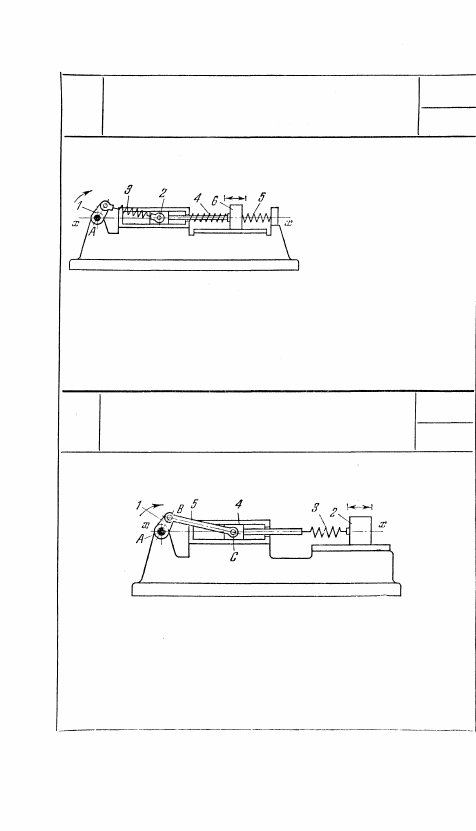

КРИВОШНПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМ ШАТУНОМ

РУ

Кривошип 1 вращается

вокруг неподвижной оси

А. Ползун 2, скользящий

по неподвижной направ-

ляющей, связан с криво-

шипом 1 пружиной 3.

Пружины 4 и 5 подпру-

жинивают ползун 6, жестко соединенный с ползуном 2. При вра-

щении кривошипа 1 ползун 6 под воздействием пружин 3, 4 и
5 совершает колебательное движение в направлении оси

хх.

1980

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

И ДВУМЯ ПОЛЗУНАМИ

РУ

Кривошип 1 вращается вокруг неподвижной оси A. Шатун 5

входит во вращательные пары В и С с кривошипом 1 и пол-

зуном 4, скользящим по неподвижной направляющей. Ползун

4 связан пружиной 3 с ползуном 2, скользящим по неподвиж-

ной направляющей.

288

П

П

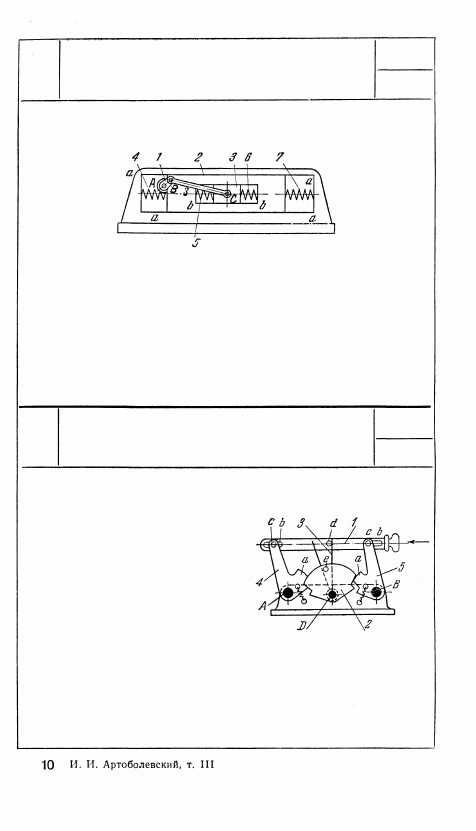

Кривошип 1 вращается вокруг оси А ползуна 2, скользящего

в неподвижных направляющих а — а. Шатун 8 входит во вра-

щательную пару В с кривошипом 1 и во вращательную пару

С с ползуном 3, скользящим в направляющих bb ползуна 2.

Ползуны 2 и 3 подпружинены пружинами 4, 5, 6 и 7. При вра-

щении кривошипа 1 ползуны 2 и 3 совершают колебательное

движение.

1982

РЫЧАЖНО-КУЛИСНЫЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

РУ

Рычаги 4 и 5, вращающиеся во-

круг неподвижных осей А и В,

пальцами с входят в кулисные

прорези b звена 1. Звено 2, вра-

щающееся вокруг неподвижной

оси D имеет пластинчатую пру-

жину 3, которая одним концом

упирается в палец d звена 1, а

вторым концом — в палец е звена

2. При возвратно-поступательном движении звена 1 звено 2

под действием пружины 3 качается относительно оси D. Ры-

чаги 4 и 5 выступами а запирают звено 2 в его крайних по-

ложениях.

289

1981

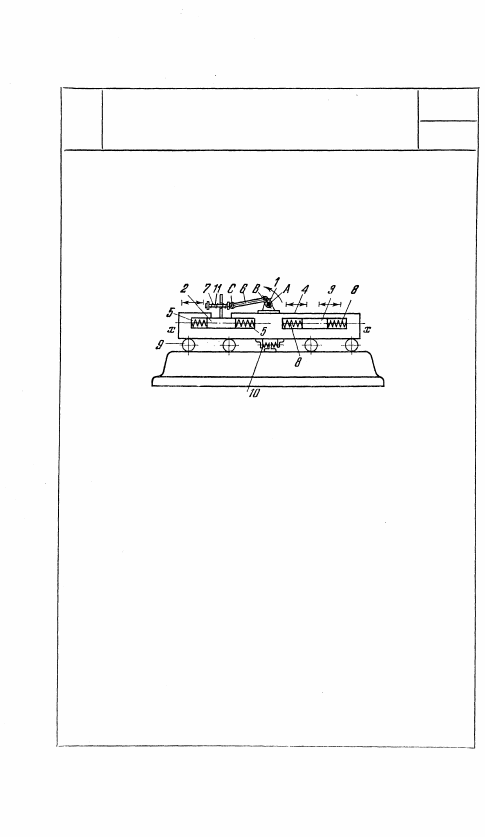

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМИ ЗВЕНЬЯМИ

И ДВУМЯ ПОЛЗУНАМИ

РУ

п

п

3. МЕХАНИЗМЫ ШЕСТИЗВЕННЫЕ ОБЩЕГО

Н А З Н А Ч Е Н И Я (1983—1985)

1983

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ш

Кривошип 1 вращается вокруг оси А

подвижной рамы 4. Шатун 6 входит

во вращательные пары В и С с кри-

вошипом 1 и ползуном 11, скользя-

щим в направляющей звена 2. Звено

2 соединяется с подвижной рамой 4

пружинами 5, и с шатуном 6 — пру-

жиной 7. Звено 3 соединяется с по-

движной рамой 4 пружинами 8. По-

движная рама 4 покоится на катках 9

и соединяется со стойкой пружиной

10. При вращении кривошипа 1 звенья

2 и 4 совершают колебательные дви-

жения в направлении оси x — х. Пол-

зушка 3 под действием сил инерции

скользит в прорези звена 4.

290

1984

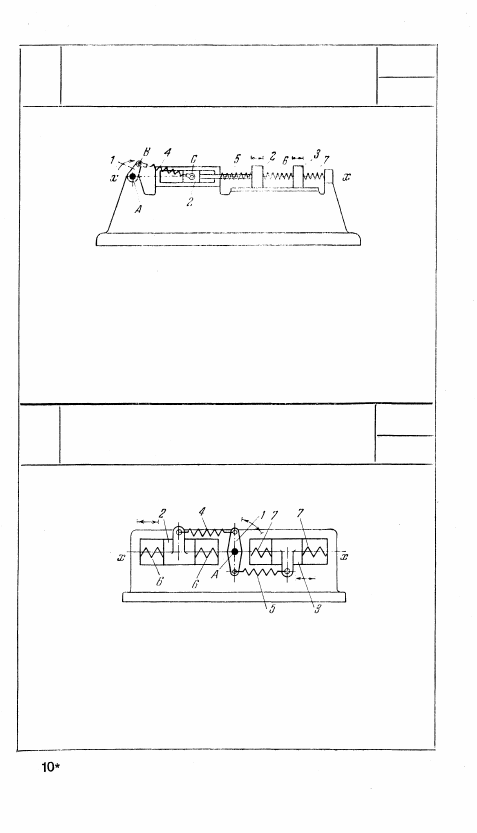

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМ ШАТУНОМ

И ДВУМЯ ПОЛЗУНАМИ

РУ

ш

Кривошип 1 вращается вокруг неподвижной оси A. Ползун 2

скользит в неподвижных направляющих и связан с кривоши-

пом 1 пружиной 4. Ползун 3, связанный пружиной 6 с ползу-

ном 2, скользит по неподвижной направляющей. Пружины 5 и

7 подпружинивают ползуны 2 и 3. При вращении кривошипа

1 ползуны 2 и 3 под воздействием пружин 4, 5, 6 и 7 соверша-

ют колебательные движения по оси х — х.

1985

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМИ ШАТУНАМИ

И ДВУМЯ ПОЛЗУНАМИ

РУ

ш

Звено 1, качающееся относительно неподвижной оси A, пру-

жинами 4 и 5 связано с ползунами 2 и 3, скользящими в не-

подвижных направляющих. Ползуны 2 и З подпружинены пру-

жинами 6 и 7. При качании звена 1 ползуны 2 и 3 под воздей-

ствием пружин 4, 5, 6 и 7 совершают колебательные движе-

ния в направлении оси х — х.

291
