РЫЧАЖНЫЙ МЕХАНИЗМ ВКЛЮЧЕНИЯ

С УПРУГИМ ЗВЕНОМ

РУ

ПВ

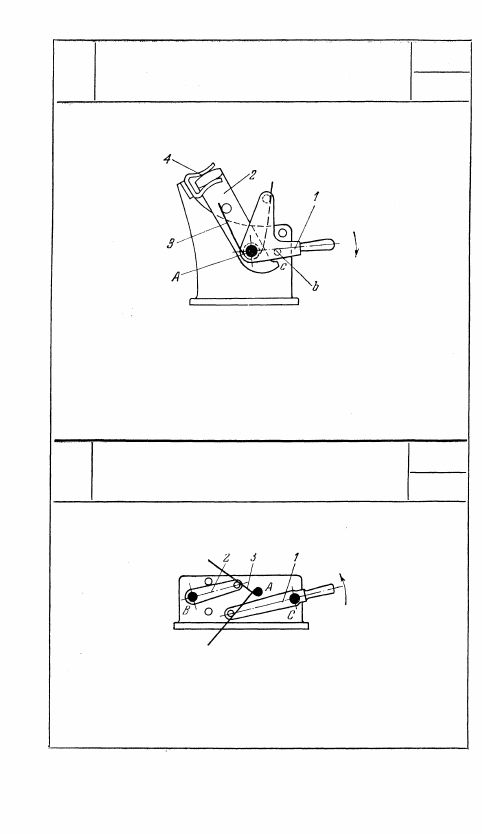

Рычаг 1 и звено 2 вращаются вокруг общей неподвижной оси

А. Упругое звено 3 охватывает вал А. При движении рычага 1

в направлении, указанном стрелкой, пружина 3 плавно выво-

дит звено 2, качающееся относительно центра A, из зажима 4.

На случай отказа пружины 3 предусмотрен штифт b, упираю-

щийся в нижнюю хвостовую часть с звена 2.

Рычаг 1 вращается вокруг неподвижной оси С. Рычаг 2 вра-

щается вокруг неподвижной оси В. При вращении рычага 1

упругое звено 3, охватывающее неподвижный палец A, пере-

водит звено 2 из одного предельного положения в другое.

300

2001

РЫЧАЖНЫЙ МЕХАНИЗМ ВКЛЮЧЕНИЯ

С УПРУГИМ ЗВЕНОМ

РУ

ПВ

8. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (2002-2005)

2002

РЫЧАЖНЫЙ МЕХАНИЗМ ИЗМЕРИТЕЛЬНОГО

ПРИБОРА С УПРУГИМ ЗВЕНОМ

РУ

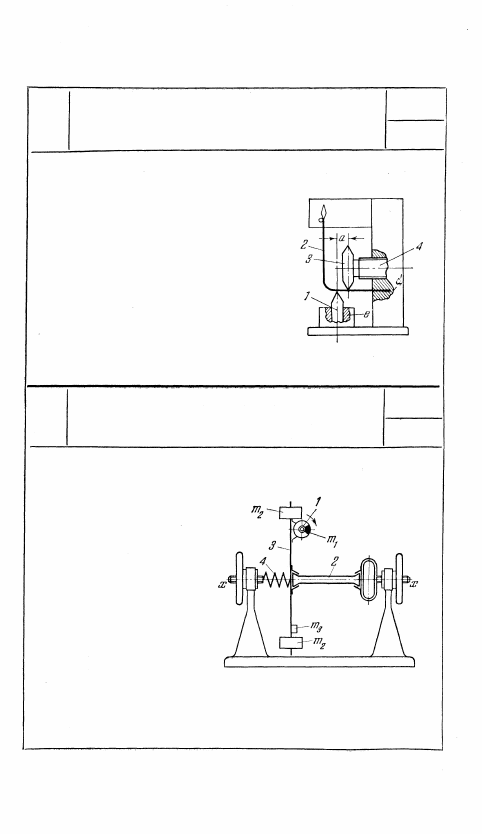

Штифт 1 скользит в неподвижной на-

правляющей е. Стрелка 2 защемлена

своим концом d. Поворот стрелки 2

при перемещении штифта 1 осущест-

вляется благодаря ее упругой дефор-

мации на участке а. Отклонения

стрелки можно изменить перестанов-

кой упора 3 с помощью винта 4.

2003

РЫЧАЖНЫЙ МЕХАНИЗМ С УПРУГИМИ

ЗВЕНЬЯМИ ДЛЯ ДИНАМИЧЕСКОГО

ИСПЫТАНИЯ ОБРАЗЦОВ

РУ

На плоской пружине 3,

несущей массу m

2

, укреп-

лены вал 1 с неуравно-

вешенной массой m

1

 и

масса m

3

. Массы m

1

, m

2

,

m

3

 подобраны так, что

при вращении вала 1 обе

консоли пружины 3 ко-

леблются с одинаковой

амплитудой и в одина-

ковой фазе. При этом об-

разец 2 нагружается зна-

копеременной нагрузкой вдоль оси x — х. С помощью пружи-

ны 4 можно регулировать величину нагрузки.

301

И

И

2004

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ ДЛЯ ИСПЫТАНИЯ

ОБРАЗЦОВ НА ЗНАКОПЕРЕМЕННЫЙ ИЗГИБ

РУ

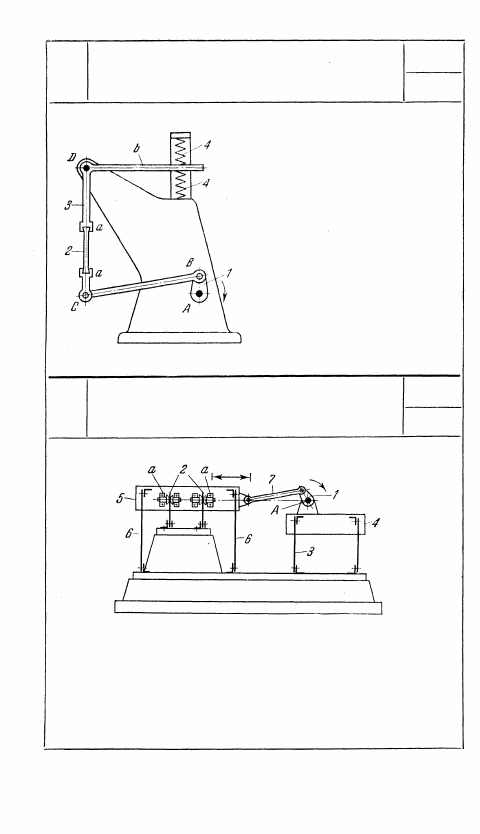

Образец 2 зажат в зажимах а

шатуна 3 шарнирного четырех-

звенника ABCD. При вращении

кривошипа 1 испытуемый об-

разец 2 подвергается знакопе-

ременной изгибающей нагруз-

ке. Звено 3 имеет отросток b,

подпружиненный пружинами 4.

2005

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С  У П Р У Г И М И ЗВЕНЬЯМИ

для ИСПЫТАНИЯ плоских ПРУЖИН

РУ

Кривошип 1 вращается вокруг оси А платформы 4, укреплен-

ной на плоских пружинах 3. Шатун 7 приводит в движение

платформу 5, укрепленную на длинных плоских пружинах 6.

Испытуемые плоские пружины 2 одним концом закреплены

на неподвижном фундаменте, а другим концом — в зажимах

а платформы 5. При вращении кривошипа 1 испытуемые пру-

жины 2 совершают упругие колебания.

302

И

И

9. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

О П Е Р А Ц И Й (2006)

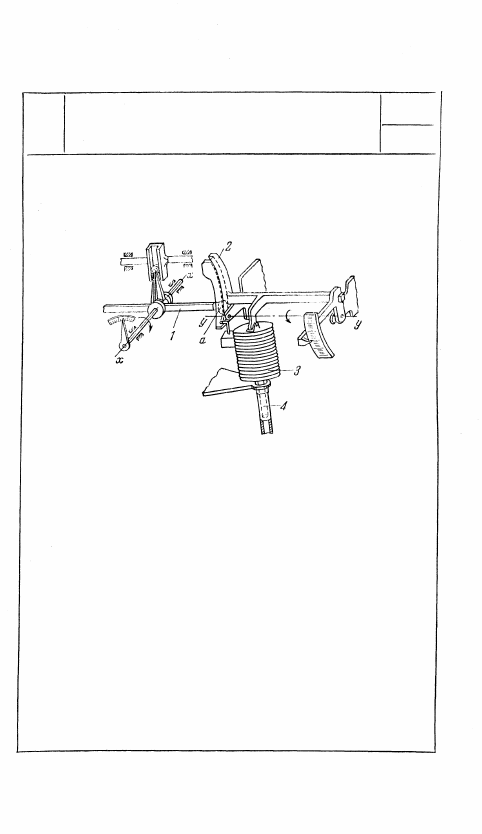

Механизм дает возможность определить величину

произведения zu. Переменная величина z вводится

поворотом плоской пружины 1 относительно оси

x — х. Поворот корытца 2 относительно оси у — у

происходит посредством гофрированного цилиндра 3,

куда по трубопроводу 4 поступает воздух, давление

которого выступает в роли второго сомножителя и.

Усилие, развиваемое давлением в цилиндре 3,

уравновешивается упругим сопротивлением пружины

1 и, наоборот, при поворотах пружины 1 корытце 2,

в прорезь которого входит ролик а, поворачивается

до тех пор, пока сила упругости пружины 1 не урав-

новесится усилием, развиваемым в цилиндре 3.

Таким образом, весь механизм находится все время

в состоянии упругого равновесия, и общий угол по-

ворота корытца 2 относительно оси у — у будет про-

порционален величине zu.

303

2006

КУЛИСНО-РЫЧАЖНЫЙ МНОЖИТЕЛЬНЫЙ

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

РУ

МО
