Механизмы в современной технике (Артоболевский) - часть 338

2030

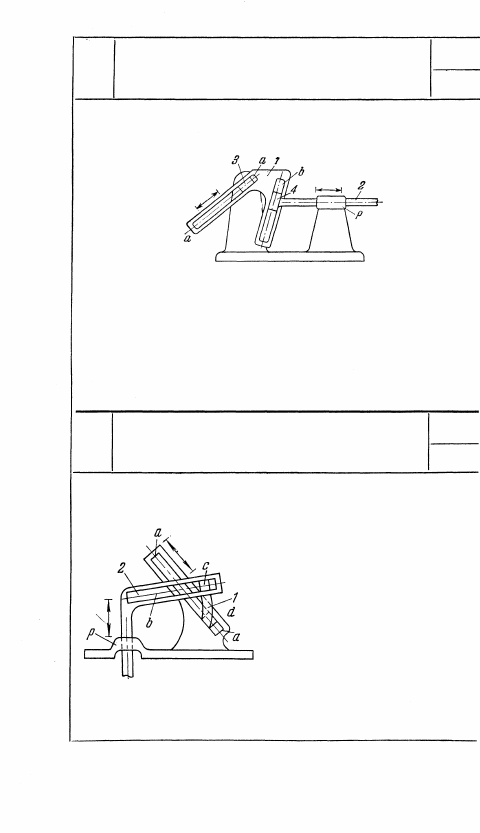

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Ползун 3 жестко скреплен со стойкой механизма. Звено 1 име-

ет прорези а и b, Звено 2 имеет жестко связанный с ним пол-

зун 4. Звено 1 прорезями а и b скользит по ползунам 3 и 4.

Возвратно-поступательное движение звена 1 преобразуется

в возвратно-поступательное движение звена 2 в неподвижной*

направляющей р.

2031

ТРЕХЗВЕННЫЙ КЛИНОВОЙ МЕХАНИЗМ

РКл

Звено 2, скользящее в неподвиж-

ной направляющей р, имеет про-

резь b, в которой скользит ползун

с звена 1. Ползун d также звена

1 скользит в неподвижных направ-

ляющих а — а. Возвратно-посту-

пательное движение двойного пол-

зуна 1 в неподвижных направляю-

щих а — а преобразуется в возв-

ратно-поступательное движение

звена 2 в неподвижной направля-

ющей р.

320

Т

Т

321

2032

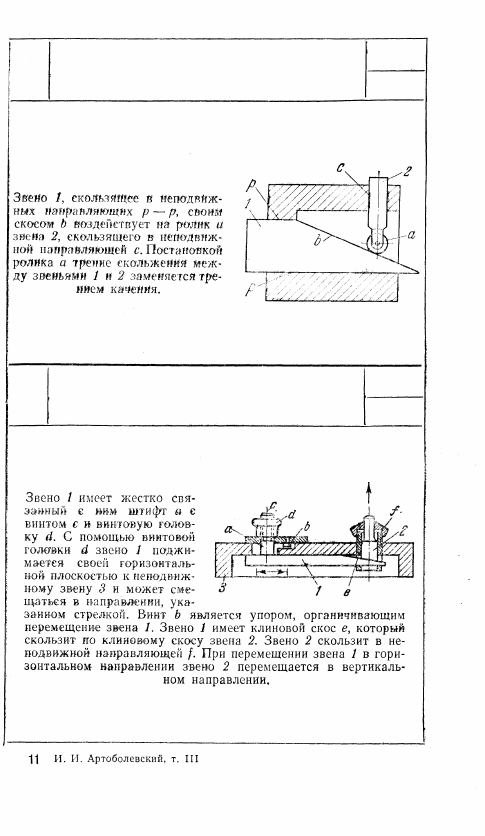

КЛИНОВОЙ МЕХАНИЗМ С РОЛИКОМ

РКл

Т

2033

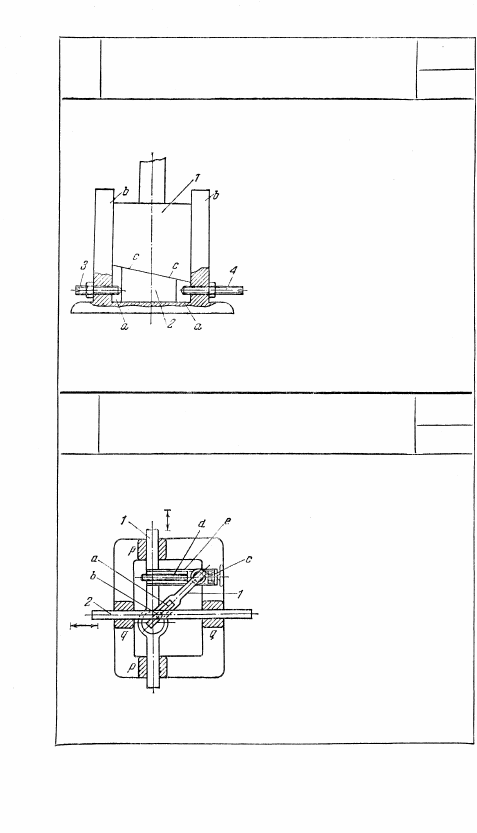

ТРЕХЗВЕННЫЙ КЛИНОВОЙ

МЕХАНИЗМ с УПОРАМИ

РКл

т

РКл

Звено 2, выполненное в виде кли-

на, скользит по неподвижным на-

правляющим а — а, входя в посту-

пательную пару с — с со звеном 1,

движущимся в неподвижных на-

правляющих b — b. Звено 1 пере-

мещается вверх или вниз при пе-

ремещении клина 2 вправо или

влево. Болты 3 и 4 ограничивают

ход клина 2 и тем самым опреде-

ляют ход звена 1.

2035

КЛИНОВОЙ МЕХАНИЗМ

С  Р Е Г У Л И Р У Е М Ы М ХОДОМ

ВЫХОДНОГО ЗВЕНА

РКл

Звено 1, скользящее в непо-

движных направляющих р — р,

имеет прорезь а, положение

которой может изменяться с

помощью винта d и гайки с,

выполненной в виде ползуна,

скользящего в направляющих е

звена 1. Звено 2, скользящее в

неподвижных направляющих

q — q, имеет палец b, скользя-

щий в прорези а. При движе-

нии звена 1 звено 2 перемеща-

ется в перпендикулярном на-

правлении.

322

Т

Т Р Е Х З В Е Н Н Ы Й КЛИНОВОЙ  М Е Х А Н И З М

С  О Г Р А Н И Ч И Т Е Л Я М И ХОДА

ВЫХОДНОГО ЗВЕНА

2034

Т

2036

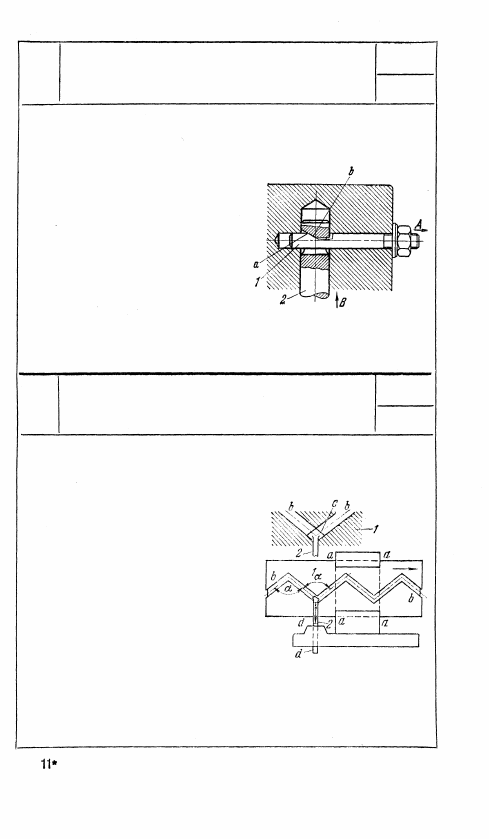

КЛИНОВОЙ МЕХАНИЗМ

С ДВУМЯ СТЕРЖНЯМИ

РКл

Стержень 1, скользящий вдоль го-

ризонтальной оси, имеет клиновой

скос а, соприкасающийся со ско-

сом b стержня 2, скользящего

вдоль вертикальной оси. Переме-

щение стержня 1 в направлении,

указанном стрелкой A, вызывает

перемещение стержня 2 в направ-

лении стрелки В.

2037

КЛИНОВОЙ МЕХАНИЗМ С ПАЗОМ

РКл

Звено 1 движется поступательно

вдоль неподвижных направляю-

щих а — а. В этом звене имеется

паз b — b зигзагообразной формы.

Звено, оканчивающееся ромбовид-

ным ползуном с, скользящим в

пазу b — b, движется поступа-

тельно в неподвижных направля-

ющих d — d, ось которых перпен-

дикулярна к оси направляющих

а — а. Механизм трансформирует

прямолинейно-поступательное дви-

жение звена 1 в одном направлении в возвратно-поступатель-

ное прямолинейное движение звена 2. Перемещение s

1

 звена 1

связано с перемещением s

2

 звена 2 условием s

1

 = s

2

 tg a.
